Emplacement de montage
14
Montage
Le système de mesure est monté en dehors de la cuve et n' e ntre pas en contact avec le produit à
mesurer. Le système de mesure complet comprend le Gammapilot FTG20 ainsi qu' u ne source
radioactive
137
Cs ou
60
Co, installée dans un conteneur de source. Le FTG20 est installé exactement
en face du conteneur de source.
La position de montage dépend du mode de fonctionnement prévu :
• Détection de niveau maximum (exemple d' a pplication : sécurité antidébordement)
Le détecteur et le conteneur de source sont montés à la hauteur de la limite de niveau supérieure.
Un signal est émis si la limite de niveau est dépassée.
• Détection de niveau minimum (exemple d' a pplication : protection contre la marche à vide)
Le détecteur et le conteneur de source sont montés à la hauteur de la limite de niveau inférieure.
Un signal est émis si la limite de niveau n' e st pas atteinte.
A
2
1
4
A

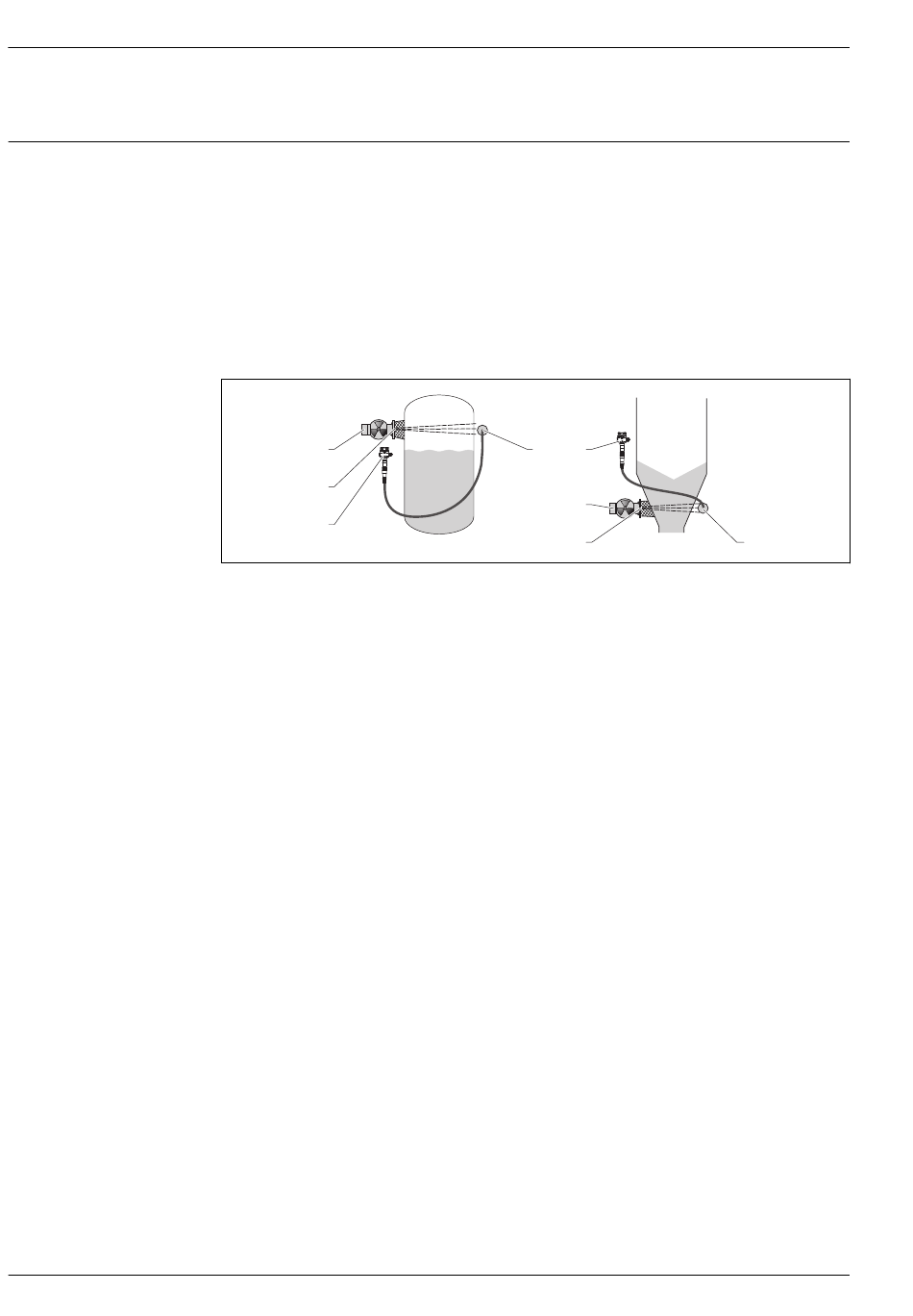

Détection de niveau maximum
B
Détection de niveau minimum
1
Canal de sortie du rayonnement
2
Conteneur de source
3
Gammapilot FTG20, capteur
4
Gammapilot FTG20, transmetteur
B
3
4
2
1
Gammapilot FTG20
3
A0015921
Endress+Hauser
