CARACTERISTIQUES GENERALES
Il dispose de 14 modes de fonctionnement
Il dispose d'une échelle de temps ajustable entre 0,1 sec et 11930 heures
Led POWER allumé quand le temporisateur sera alimenté
Led D3 allumé quand le relais sera activé
Led PUL allumé quand les touches de temps sont pressées lors de la
programmation.
Led ON allumé pendant la programmation du temps.
Dips TYPE TEMPO pour sélectionner le modèle de temporisateur souhaité
Bouton poussoir TIME ON pour entrer / sortie du mode de programmation
temps.
Boutons poussoirs 0,1 / 1 / 10 / 100 sec. Pour introduire le temps de travail.
Entrée bouton START permet le démarrage du temporisateur (selon des
modèles)
Entrée bouton RESET permet d'arrêter le temporisateur à tout moment
Sortie RELAY avec des contacts Ouvert/fermé tu libres de tension
Dips type tempo
www.cebek.eu
-
sat@cebek.com
TEMPORISATEUR DIGITAL
AVEC BOUTONS POUSSOIRS
CARACTERISTIQUES TECHNIQUES
Alimentation ........ ............................. 12-24 V DC
Consommation maximale ................. 65 mA
Sortie Relais/Charge maximale ....... 230 V/ 3A max
Temps minimal .................................. 0.1 secondes
Temps maximal ................................. 11.930 minutes (497 Jours)
Poids net .......................................... 59 Gr.
Dimensions ....................................... 87 x 72x 26 mm
Source alimentation recommandée..... FE-103
RAIL- DIN (opton)..................................... C-7566

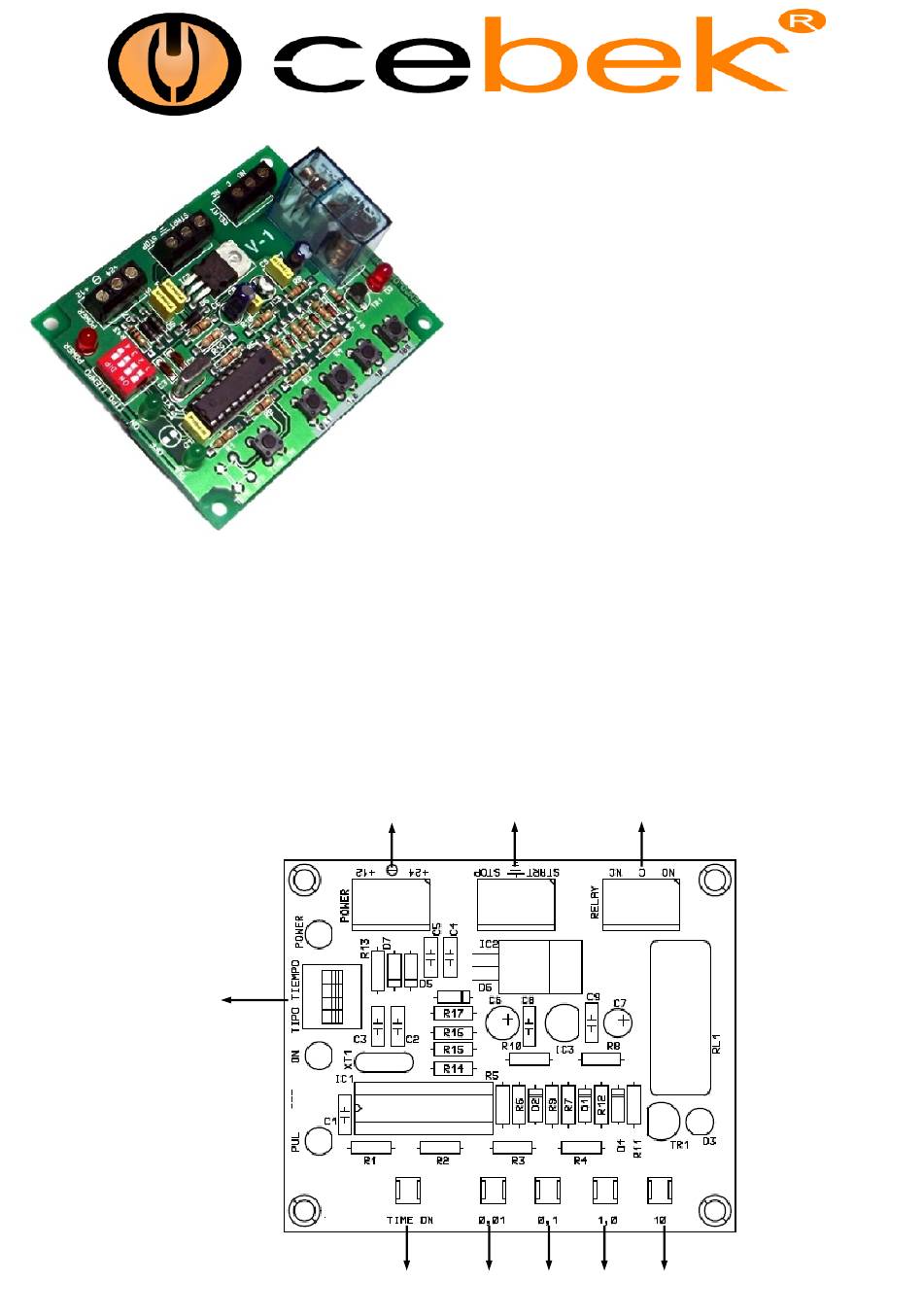

Alimentation
Stop/Star
Bouton Pousoir
Boutons poussoirs entrée de temps
programmation
1 TEMPS AJUSTABLE
I-301
Sortie Relais
