10 - Temporisation avec Retard mise en marche avec Re-activation par bouton poussoir
En fermant le bouton START la temporisation commence mais sans connecter le relais.
Si pendant la temporisation le bouton START la temporisation est en reset et le temps recommence à nouveau. A la fin du
temps le relais est connecté, et demeurera fixe jusqu'à la déconnexion de l'alimentation.
11 – Temporisation avec Retard de mise en marche cumulatif par bouton poussoir
En fermant le bouton START la temporisation commence mais sans connecter le relais.
Si pendant la temporisation le bouton START une autre période de temps est cumulée. A la fin du temps le relais est
connecté, et demeurera fixe jusqu'à la déconnexion de l'alimentation.
12 - Activation avec retard par bouton poussoir (Équivalent I-38 et I-39)
En fermant le bouton START le relais est activé mais sans temporiser, en ouvrant le bouton START la temporisation
commence et rester activée jusqu'à la fin du temps.
13 - Activation avec retard et réactivation par bouton poussoir
En fermant le bouton START le relais est activé mais sans temporiser, en ouvrant le bouton START la temporisation
commence et rester activée jusqu'à la fin du temps. Si pendant la temporisation le bouton START est fermé la
temporisation est reset et le temps recommence à nouveau
14 - Activation avec retard cumulatif par bouton poussoir
En fermant le bouton START le relais est activé mais sans temporiser, en ouvrant le bouton START la temporisation
commence et rester activée jusqu'à la fin du temps. Si pendant la temporisation le bouton START est fermé une autre
période de temps est cumulée.

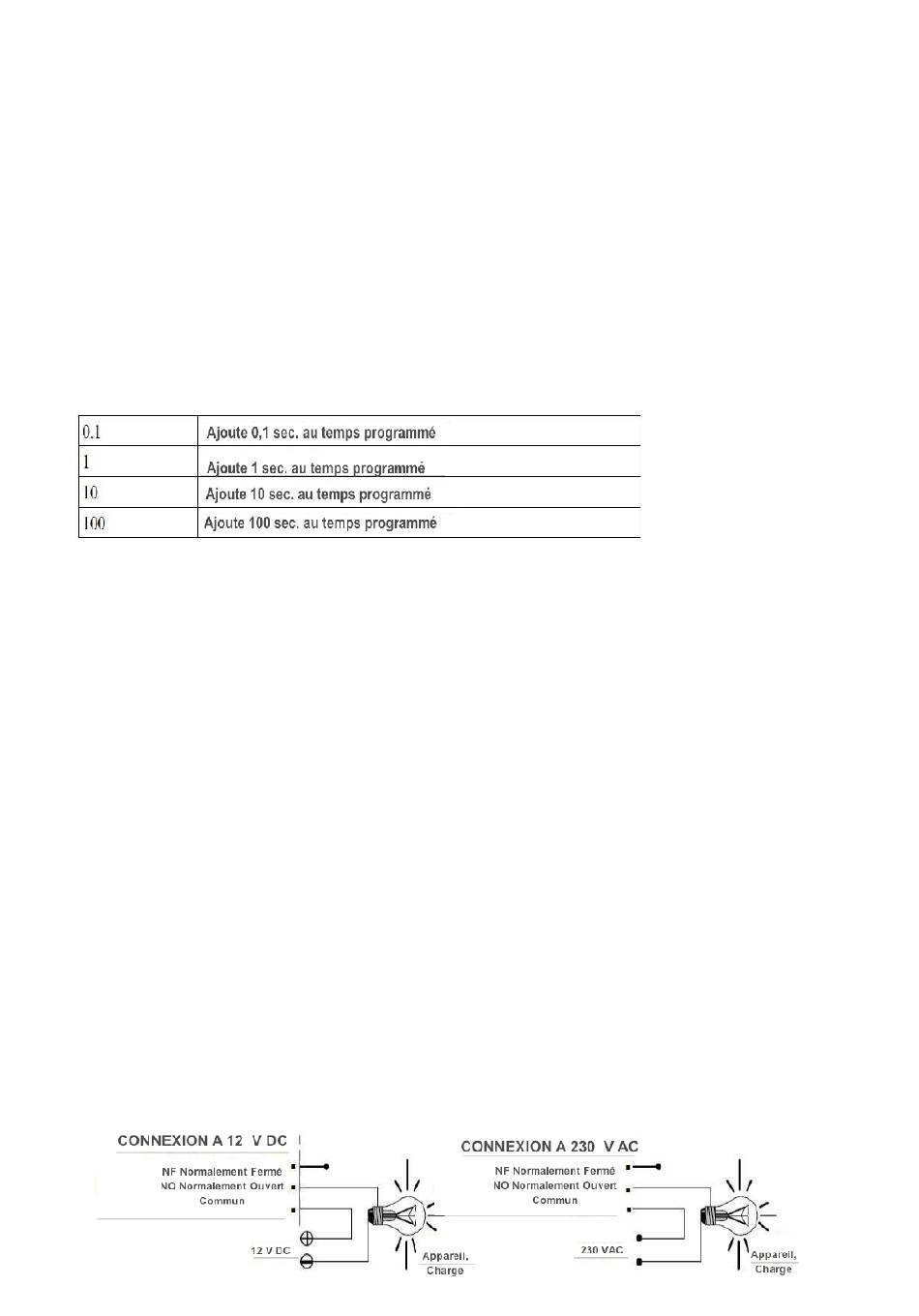

BOUTONS POUSSOIRS ENTREE TEMPS
PROGRAMMATION TEMPORISATEUR
IMPORTANT. Le temporisateur tel et comme il est fourni d'origine ne dispose d'aucun type de temporisation préenregistrée, ni temps
de travail. Vous devrez le programmer avant de l'utiliser pour la première fois.
En ne faisant aucune programmation, le temporisateur fonctionnera en mode type 2, temps 3 seconde.
ETAPES POUR PROGRAMMER LE TEMPORISATEUR
Connectez l'alimentation, la Led POWER s'allumera, maintenez pressée pendant 2 secondes la touche ON. A ce moment la led ON
s'allumera de manière fixe, pour indiquer l'entrée du circuit en mode programmation.
Sélectionnez à travers des Dips TYPE TEMPO le modèle souhaité.
Presser autant de fois comme vous le souhaitez les boutons de temps, à chaque pression la led PUL s'allumera et cumulera le temps du
bouton poussoir sélectionné.
Exemple pour entrer 32 secondes, presser 3 fois le bouton 10 et ensuite 2 fois bouton 1, le total sera 32.
Une fois indiqué le temps souhaité, pressez la touche ON jusqu'à ce que la Led ON clignote 3 fois pour indiquer l'enregistrement correct
du temps. Après ceci, le temporisateur sera programmé et prêt pour travailler.
Atenton. Si vous avez sélectonné un modèle avec démarrage par tension, en connectant l'alimentaton il démarrera.
FONCTIONNEMENT
Avec le temporisateur déjà programmé, il est prêt pour fonctionner. Connectez l'alimentation
Pour commencer la temporisation pressez le bouton START
Pour arrêter/reset la temporisation à tout moment pressez le bouton STOP
IMPORTANT. Pendant le temps de travail aussi bien les DIPS de programmation que le potentiomètre de temps seront ignorés par le
temporisateur, ce pourquoi vous ne pourrez pas reprogrammer une fonction jusqu'à ce que le temps travail ne soit terminé.
REPROGRAMMER. Déconnectez l'alimentation et exécutez les mêmes étapes que ceux indiqués dans le paragraphe précédent
PROGRAMMER le TEMPORISATEUR
CONNEXION DE LA SORTIE. CHARGE.
inférieure à 3A. Le relais dispose de trois terminaux de sortie : le Normalement Ouvert en repos (NO), le Normalement Fermé en
repos (NC), et le Commun. Le fonctionnement est identique à celui d'un interrupteur dont les deux terminaux seront le Commun et
le NO. Sur le schéma « Connexion de la Charge » il est indiqué une connexion typique pour un fonctionnement à 12 VDC ou à
230 V AC.
La sortie du module est par relais, dispositif qui admet tout type de charge
www.cebek.eu
-
sat@cebek.com
I-301
