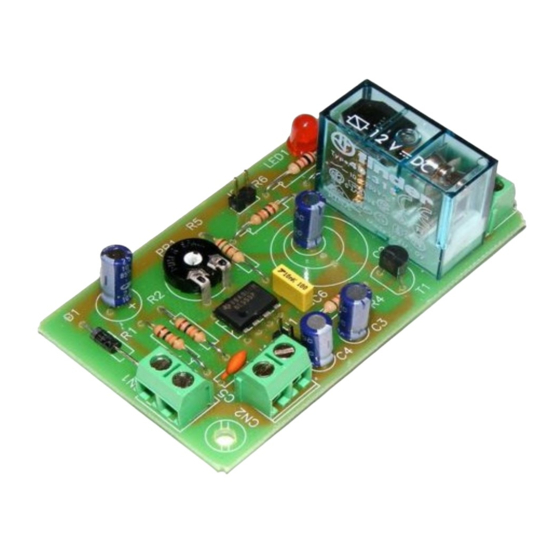

CEBEK I-1 Mode D'emploi

Le module I-1 est un temporisateur standard. Il maintiendra la sortie activée jusqu'à ceque la temporisation termine.
L'ajustement du temps sera réalisé grâce au potentiomètre inséré sur la plaque. Il peut être activé par alimentation ou par fermeture
des contactsgrâce à un bouton poussoir.
Il incorpore un LED indicateur, et un jumper pour l'extraction du potentiomètre à l'extérieur
INSTALLATION
ALIMENTATION DU MODULE.
vous recommandons de ne pas utiliser de simples alimentateurs ou rectificateurs qui endommageraient le fonctionnement du circuit,
mais une source d'alimentation. Nous vous suggérons la source d'alimentation FE-2 qui s'adapte parfaitement aux besoins du circuit, ou
une pile pour des applications portables.
Installez un fusible et un interrupteur comme il est indiqué sur le schéma, tous les deux sont nécessaires pour une correcte protection
du module ainsi que pour votre propre sécurité, comme il est requis par les normes "CE".
Cf. Schéma "Plan Général de Connexion". Observez la disposition de la sortie de la source d'alimentation, et connectez le terminal
positif et négatif de l'alimentation aux entrées correspondantes des bornes du module indiquées sur le schéma. La distance entre la
source d'alimentation te le module doit être la plus courte possible.
Vérifiez que votre montage est correct; n'activez pas l'interrupteur avant d'avoir lu toutes les instructions.
CONNEXION DES DORTIES. CHARGES.
à 5A. Le relais n'est pas uncomposantqui proportionne une tension, sa fonction se limite à laisser passer ou couper le courant électrique
qui le traverse, dela même manière qu'un interrupteur standard. Pour cette raison, vous devrez alimenter la charge à travers ce
dispositif. Le relais dispose de troisterminaux de sortie : le Normalement Ouvert en repos (NO), le Normalement Fermé en repos (NC),
et le Commun. Installez la charge entre le Commun et le NO tel et comme il est indiqué sur le schéma « Connexion de la Charge ».
Pour réaliser la fonction inverse, vous devrez utiliserles terminaux NC et Commun
CONSIDERATIONS SUR LA SORTIE.
ou un fonctionnement incorrect de la sortie. Si cela venait à se produire, placez un circuit "anti-étincelles" (Condensateur de typo X2 de
100nF/400 V. et résistance de 47 . ½ W.), entre les deux contacts du relais utilisés pour la connexion
Tension d'Alimentation. ......................................... 12 V. D.C.
Consommation Minimale....................................... 15 mA.
Consommation Maximale...................................... 60 mA.
Temporisation minimale. ....................................... 1 seconde.
Temporisation maximale. ...................................... 3 minutes.
Charge maxi. Admissible. ................................... . 5A.
Protection contre inversionde polarité, (P.I.P.). ..... Oui.
Dimensions. .......................................................... 76 x 43 x 30 mm.
Le module I-1 doit êtrealimenté sous une tension de 12 V DC parfaitement stabilisée, pour cela nous
La sortie du module I-1 est par relais, dispositif qui admet tout type de charge inférieure
Durant le fonctionnement, et selon sa charge, il est possible qu'il se produise une fluctuation
TEMPORISATEUR
CARACTERISTIQUES TECHNIQUES
I-1
