FONCTIONNEMENT.
L'ajustement de la temporisation estré alisée en ajustant le potentiomètre du circuit. Démarrez letest de
fonctionnement en le plaçant au minimum, par lasuite vous pourrez l'ajuster selon le temps souhaité. Une fois sélectionnée le temps, le
module I-1 permet peut être initialisé de deux manièredifférentes : Activation par bouton poussoir ou par Alimentation. Pour activer le
module par bouton poussoir, vous devrez en installer un de qualité aux terminaux indiquésà cet effet.. Voir Plan Général de Connexion.
Chaque foisque vous l'activerez, et dans lamesure où la temporisationantérieure sera terminée, le module s'activera, allumant le LED et
excitant le relais durant le temps sélectionné.
Pour que l'activation du I-1 se fasse à chaque fois que vous connecterez l'alimentation dumodule, sans passer par le bouton poussoir,
vous devrez unir les deux terminaux du jumper Jp1. De cette manière, chaque fois que vous activerez l'alimentation du I-1,la
temporisation s'initiera automatiquement

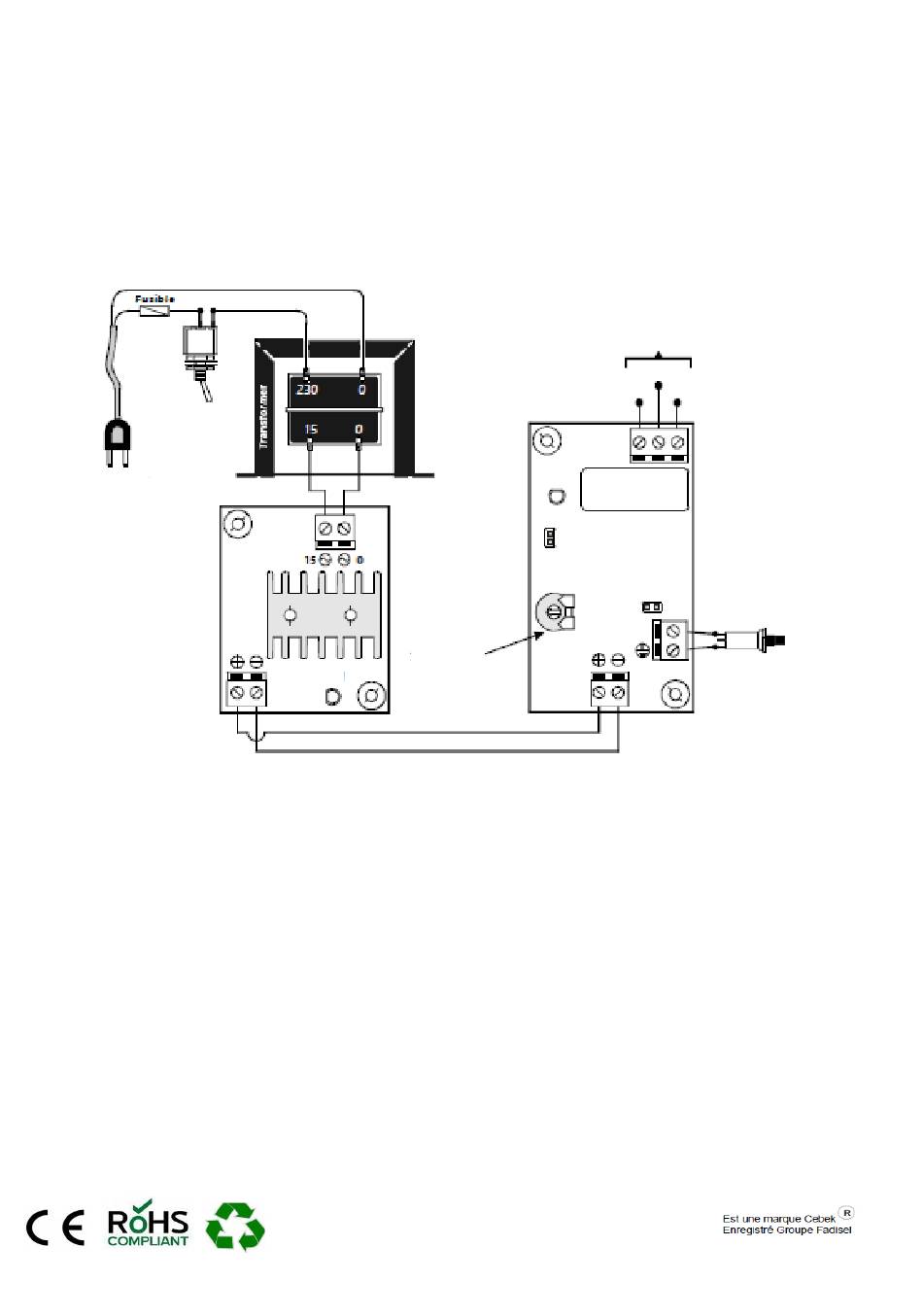

PLAN GENERAL DU CONNEXION.
250 mA
Interrpteur
D'Alimentation
230V A.C.
15 V.
FE-2
A.C.
12 V.
D.C.
Led
www.cebek.com
Led
Relais
Jp2
Max.
Min.
Ajustement du
Temporisation
Alimentation
-
sat@cebek.com
Sortie
commun
Nc
No
I-1
Jp1
Push
Bouton Poussoir
D'activation
