MNR
Kit de montagem do motor
R412028539
SPRA-32 / 1FK7022
R412028542
SPRA-40 / 1FK7022
R412028543
SPRA-40 / 1FK7034
R412028545
SPRA-63 / 1FK7034
R412028546
SPRA-63 / 1FK7044
R412028526
SPRA-32 / IC830M2xx-Kx
R412028528
SPRA-40 / IC830M2xx-Cx
R412028530
SPRA-63 / IC830M4xx-Gx
6.4.4 Instalação do kit de montagem do motor
4
3
2
1
10
11

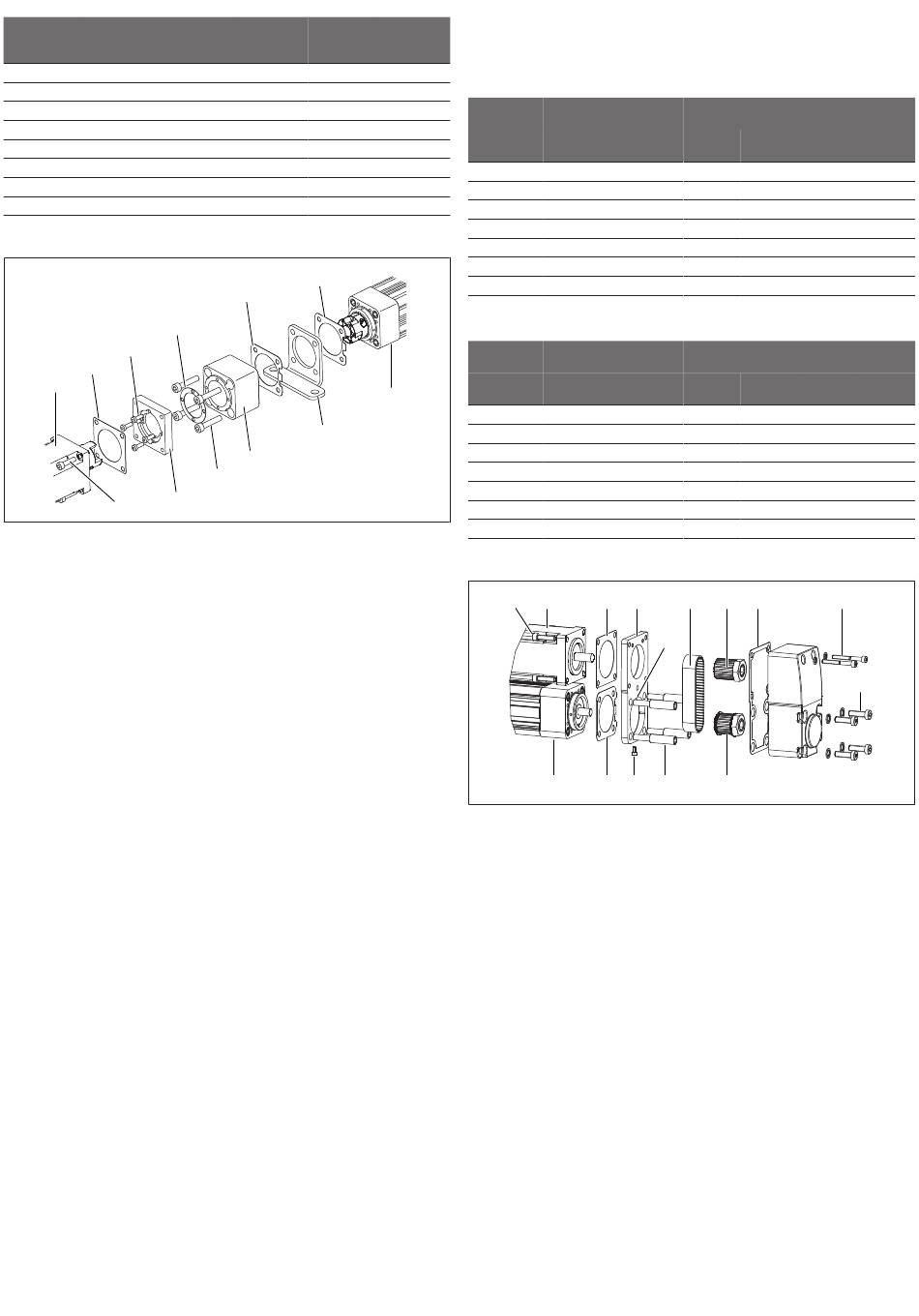

Fig. 14: Instalação do kit de montagem do motor
1 Motor
3 Parafuso
5 Vedação quadrada com recesso
6 Unidade linear
8 Carcaça do acoplamento
10 Flange do motor
INFORMAÇÃO: As vedações entre os componentes individuais são necessárias
para garantir a classe de proteção IP necessária.
1. Monte a carcaça do acoplamento (8) na unidade linear (6) – sem usar o
suporte de pé (opção):
Insira a vedação quadrada com recesso (5) entre ambos os componentes e
fixe a carcaça (8) na unidade linear (6) apertando os 4 parafusos Allen (9).
2. Monte a carcaça do acoplamento (8) na unidade linear (6) – com usar o
suporte de pé (opção):
Monte a fixação por pé (7) primeiro na unidade linear (6) e depois na carcaça
do acoplamento (8): insira uma vedação quadrada com um recesso (5) entre
todos os componentes e fixe a carcaça (8) na unidade linear (6) apertando os
4 parafusos Allen (9).
3. Monte o flange do motor (10) na carcaça do acoplamento (8): insira a
vedação redonda (4) entre o flange do motor e a carcaça do acoplamento e
aperte com 4 parafusos (3).
Certifique-se de que o acoplamento esteja instalado de acordo com as
informações sobre as dimensões de localização dependendo da configuração
(com/sem kit de fixação por pés):
- Para acoplamento sem fixação por pés. Consulte g Tab. 4.
- Para acoplamento com fixação por pés. Consulte g Tab. 5.
- Torques de aperto para parafusos. Consulte g Tab. 2.
4. Monte o flange do motor (10) no motor (1): insira a vedação (2) entre os dois
componentes e aperte com 4 parafusos (11).
6.5 Instalação do kit de montagem do motor paralelo
(tamanho 32/40/63 mm)
6.5.1 Utilização
O kit de montagem do motor paralelo permite a fixação do motor paralelo a uma
unidade linear da série SPRA.
AVENTICS™ SPRA | R412028475-BAL-001-AE | Alemão
Padrão
Unidade
Z
Motor X2
linear Y2
[mm]
[mm]
[mm]
23,7
18,9
4
22,5
20,2
4
30,8
14,7
4
29,1
23,5
5
37,5
23,5
5
25,4
18,2
4
28,9
14,7
4
30,5
23,5
5
5b
5
6
7
8
9
2 Vedação
4 Vedação redonda
5b Vedação quadrada com recesso
(somente opção com fixação por pé)
7 Fixação por pés (somente opção com
fixação por pés)
9 Parafusos Allen
11 Parafuso
6.5.2 Parafusos e torques de aperto M
Posição dos parafusos. Consulte
Tab. 6: Instalação do kit de montagem do motor paralelo: parafusos e torque de
aperto M
para motor e placa intermediária
A
MNR
Kit de montagem do
motor
R412028537
SPRA-32 / 1FK7015
R412028540
SPRA-40 / 1FK7022
R412028541
SPRA-40 / 1FK7034
R412028544
SPRA-63 / 1FK7034
R412028525
SPRA-32 / IC830M2xx-Kx
R412028527
SPRA-40 / IC830M2xx-Cx
R412028529
SPRA-63 / IC830M4xx-Gx
Tab. 7: Instalação do kit de montagem do motor paralelo: parafusos e torque de
aperto M
para tampas da transmissão (9) e (10)
A
MNR
Kit de montagem do
motor
R412028537
SPRA-32 / 1FK7015
R412028540
SPRA-40 / 1FK7022
R412028541
SPRA-40 / 1FK7034
R412028544
SPRA-63 / 1FK7034
R412028525
SPRA-32 / IC830M2xx-Kx
R412028527
SPRA-40 / IC830M2xx-Cx
R412028529
SPRA-63 / IC830M4xx-Gx
6.5.3 Montagem da placa intermediária
2
3
4
1
15
14
13
Fig. 15: Instalação da placa intermediária
1 Parafuso Allen
3 Vedação quadrada sem recesso
5 Marca de alinhamento
7 Polia da correia dentada
9 Parafuso
11 Polia de correia dentada com roda
flangeada
13 Parafuso de pré-tensão
15 Unidade linear
1. Monte o motor (2) na placa intermediária (4): insira a vedação quadrada sem
recesso (3) e aperte todos os parafusos Allen (1).
Observe a marca de alinhamento (5) na placa intermediária.
2. Monte a unidade linear (15) na placa intermediária (4): insira a vedação
quadrada com recesso (14) e fixe com os 4 parafusos especiais (12).
Importante: não aperte os parafusos (12) ainda!
6.5.4 Montagem da correia dentada
Números de posição até 15. Consulte g Fig. 15.
A
g Fig. 15
Motor (1)
Placa intermediária
(12)
Parafuso
M
[Nm]
Parafuso
A
M4×16
3,0 ± 0,3
M6×20
M5×20
5,9 ± 0,8
M6×20
M6x20
10,1 ± 0,8 M6x16
M6×20
10,1 ± 0,8 M8×24
M5×16
4,0
M6×16
M5×16
4,0
M6×16
M6×20
4,0
M8×25
Tampa da
Tampa da
transmissão (9)
transmissão (10)
Parafuso
M
[Nm]
Parafuso
A
M4×30
4,0 ± 0,5
M6×20
M4×35
4,0 ± 0,5
M6×20
M6x20
10,1 ± 0,8 M6x16
M4×45
4,0 ± 0,5
M8×24
M4×45
4,0
M8×50
M4×45
4,0
M8×50
M8×70
4,0
M8×70
6
7
8
5
12
11
2 Motor
4 Placa intermediária
6 Correia dentada
8 Junta plana
10 Parafuso
12 Parafuso especial
14 Vedação quadrada com recesso
M
[Nm]
A
5,9 ± 0,8
5,9 ± 0,8
5,9 ± 0,8
10,1 ± 0,8
5,9
5,9
5,9
M
[Nm]
A
4,0 ± 0,5
4,0 ± 0,5
5,9 ± 0,8
5,9 ± 0,8
5,9
5,9
4,0
9
10
123
