6.1 Planejamento
6.1.1 Condições de instalação
Orientações gerais
• Certifique-se de que o produto seja instalado protegido contra qualquer
esforço mecânico.
• Certifique-se de que o produto não seja danificado por peças em queda ou
uso inadequado de ferramentas. Em particular, o tubo de impulso e as
vedações não devem ser danificados. Se necessário, instale o produto
protegido por uma cobertura.
• Certifique-se de que haja espaço suficiente disponível.
Especificações do produto
• Posição de instalação. Consulte
• A unidade linear pode ser danificada se os líquidos penetrarem durante o
movimento linear. Instale o produto de forma que a unidade linear fique
protegida de líquidos (proteção do material).
• Conexão a um sistema de PARADA DE EMERGÊNCIA: o produto não possui
sistema próprio de PARADA DE EMERGÊNCIA. O operador deve decidir se a
conexão a um sistema de PARADA DE EMERGÊNCIA é necessária.
Se for necessária a conexão a um sistema de PARADA DE EMERGÊNCIA:
conecte o produto ao sistema de PARADA DE EMERGÊNCIA de forma que a
interrupção do fornecimento de energia ou a reconexão do fornecimento de
energia após uma falha de energia não represente risco de danos ou
ferimentos.
Condições ambientais
• Nunca opere o produto em uma atmosfera oleosa (proteção do material).
• Deixe o produto se aclimatar por algumas horas antes da instalação. Caso
contrário, pode ocorrer formação de condensação na carcaça.
• O local de instalação deve estar livre de vibrações.
• Proteja o produto da luz solar direta e da radiação UV.
• Evite tolerâncias aumentadas da pressão de saída: certifique-se de que a
radiação de alta frequência de dispositivos que emitem interferência seja
mantida longe do produto.
6.1.2 Acessórios, materiais e ferramentas necessários
Escolha o material e a ferramenta adequados à configuração do seu produto.
Dependendo da configuração, você precisará de acessórios adicionais.
Material de fixação
Você pode usar seu próprio material de fixação ou material de fixação AVENTICS.
Observe as dimensões e os torques de aperto.
Ferramenta
Acessórios
• Utilize apenas acessórios aprovados pelo fabricante. Consulte
g 14. Acessórios.
6.2 Preparação
6.2.1 Desembale e verifique o produto
1. Use o número do material para verificar se o produto corresponde ao seu
pedido.
2. Verifique o produto quanto a danos de transporte e danos de
armazenamento.
Um produto danificado não deve ser instalado. Devolva os produtos
danificados juntamente com os documentos de entrega. Consulte
g 4.3 Devolução do produto.
3. Prepare os acessórios, materiais e ferramentas necessários.
6.2.2 Execução de medidas de proteção
Procedimento
1. Não realize nenhum trabalho no sistema durante os preparativos.
2. Isole as áreas de perigo.
3. Despressurize e desenergize o sistema ou parte do sistema.
4. Proteja o sistema contra religação.
5. Deixe o produto e os componentes adjacentes do sistema esfriarem.
AVENTICS™ SPRA | R412028475-BAL-001-AE | Alemão
g 13. Dados técnicos.
6. Use EPI.
6.3 Instalação da unidade linear
Requisitos
• Todas as especificações do planejamento podem ser implementadas.
• A preparação foi concluída.
Notas
• Evite perigos ao instalar a unidade linear verticalmente devido à gravidade ou
partida inesperada: observe as instruções de segurança. Consulte
g 2.6 Fontes de perigo.
• Perigo devido a movimentos descontrolados.
AVIS! Quando nenhum torque de entrada é aplicado, o tubo de impulso pode
ser movido manualmente ou por gravidade.
Procedimento
A unidade linear é fixada usando um tubo de impulso e um pé de montagem.
1. Se o produto não estiver pré-montado: conecte o motor à unidade linear.
- Kit de montagem de motor em linha para tamanho 32/40/63 mm. Consulte
g 6.4 Instalação do kit de montagem do motor em linha
(tamanho 32/40/63 mm).
- Kit de montagem do motor paralelo para o tamanho 32/40/63 mm.
Consulte g 6.5 Instalação do kit de montagem do motor paralelo
(tamanho 32/40/63 mm).
- Para o tamanho 100 mm. Consulte
2. Fixe a cabeça do garfo ou a cabeça da junta (2) ao tubo de impulso. Consulte
g Fig. 8.
Use a chave de fenda do tubo de impulso para segurar.
2

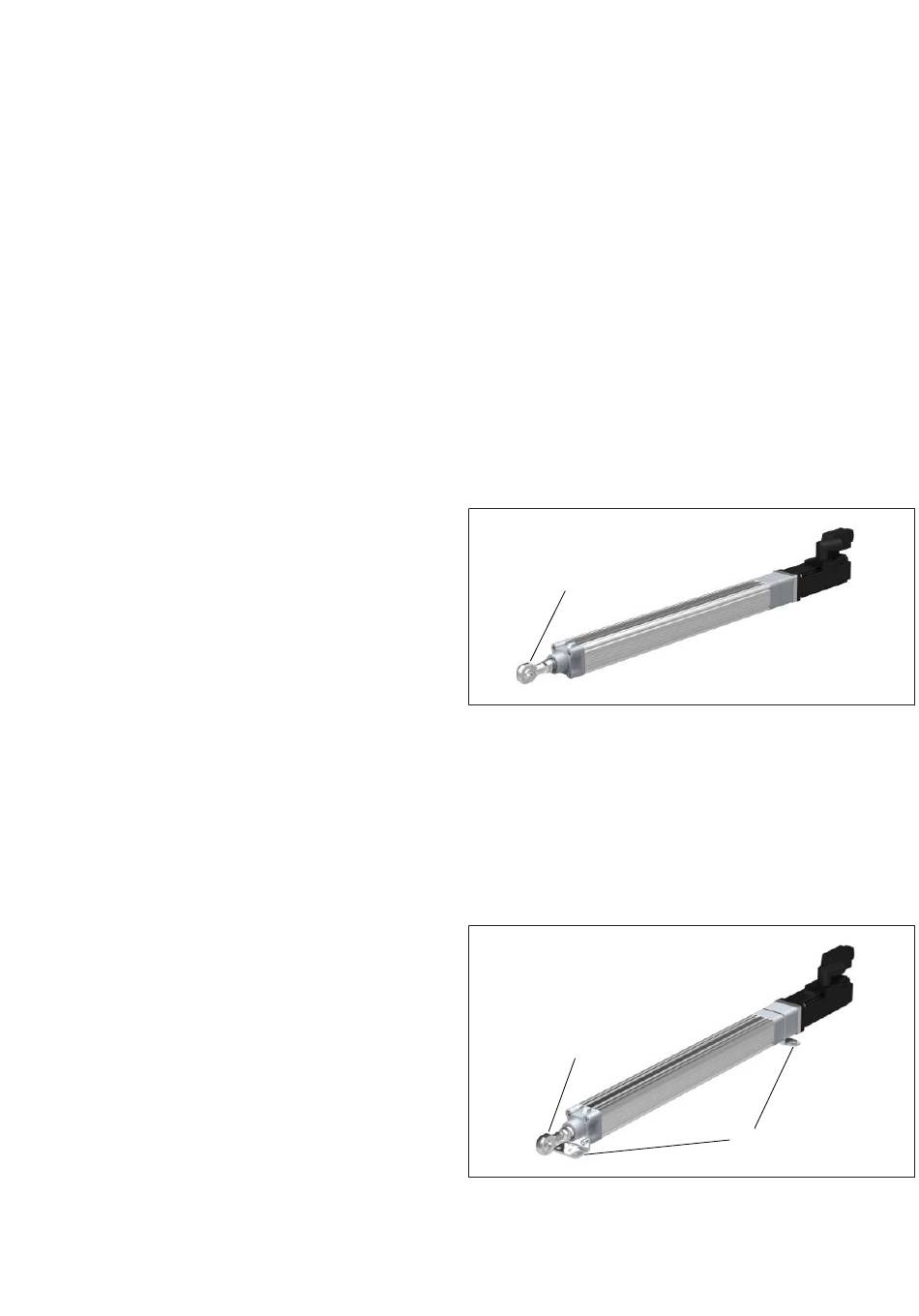

Fig. 8: Prenda a cabeça da junta ao tubo de impulso
2 Cabeça da junta
3. Parafuse os acessórios de instalação com a unidade linear.
- Para o tamanho 32/40/63 mm. Consulte
- Para o tamanho 100 mm. Consulte
4. Proteja as peças da máquina ou sistema no qual a unidade linear será
instalada.
5. Parafuse a cabeça da junta (2) e os acessórios de instalação (1) na máquina ou
sistema. Consulte g Fig. 9.
Dimensões dos furos para os parafusos de fixação. Consulte o catálogo on-
line.
2
Fig. 9: Parafuse bem a cabeça da junta e os acessórios de instalação
1 Acessórios de instalação
g 6.6 Instalação (tamanho 100 mm).
g 5.4.2 Acessórios de instalação.
g 5.5.2 Acessórios de instalação.
1
2 Cabeça da junta
