5.5 产品概览（结构尺寸 100 mm）
5.5.1 驱动装置
带活塞杆的电动驱动装置（结构尺寸 100 mm）
2
1
7
8

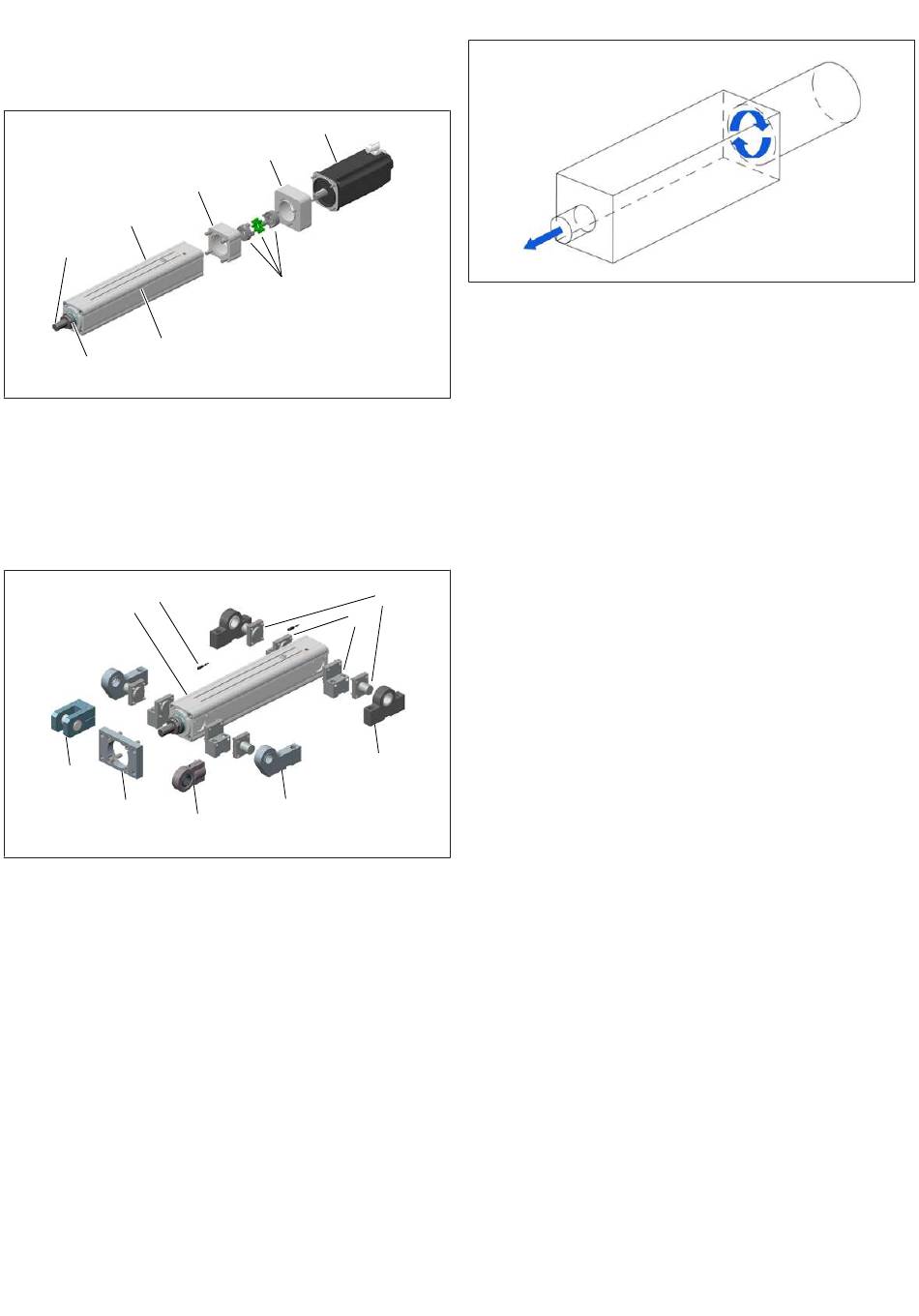

图 5: 概览（结构尺寸 100 mm）
1 头部固定螺纹
3 直列式变速器（选件）
5 连接器（选件）
7 线性单元
5.5.2 安装附件
带活塞杆的电动驱动装置（结构尺寸 100 mm）的附件
2
1
9
7
图 6: 附件（用于结构尺寸 100 mm）
1 线性单元
3 脚部固定装置
5 中心耳轴轴承（对）
7 前部法兰
9 U 形接头
5.6 功能和应用
插图：
• 对于结构尺寸 32/40/63 mm。参见 g 图 2。
• 对于结构尺寸 100 mm。参见 g 图 5。
线性单元 (7) 由电机 (6) 通过连接器 (5) 驱动。作为直接驱动装置，电机 (6) 控制
一个螺纹传动装置（梯形螺纹、滚柱丝杠或滚珠丝杠）。主轴将电机 (6) 的旋转
运动转换为推管 (8) 的线性运动。在应用中通过推管和其他附件元件提供驱动
力。
AVENTICS™ SPRA | R412028475-BAL-001-AE | 中文
6
4
3
5
2 套管
4 电机适配器（选件）
6 电机（选件）
8 推管
3
6
8
2 接近传感器
4 耳轴（对）
6 偏心耳轴轴承（对）
8 万向接头
线性单元伸出时电机的旋转方向
图 7: 线性单元伸出时电机的旋转方向
E- 电机旋转方向
6 装配和安装
开始安装之前：尽早熟悉基本安装规定。参见
6.1 规划
6.1.1 安装条件
一般规定
• 确保产品在安装时受到保护，不受到任何机械负载。
• 确保产品不会因部件掉落或工具使用不当而损坏。尤其不得损坏推管和密封
件。必要时安装盖板以保护产品。
• 确保有足够的空间。
4
产品规定
• 安装位置。参见 g 13. 技术数据。
• 如果在线性运动过程中有液体渗入，线性单元可能损坏。安装产品时要防止
线性单元接触液体（材料保护）。
• 连接到紧急停止系统：本产品没有自己的紧急停止系统。运营方必须决定是
否需要连接到紧急停止系统。
如果需要连接到紧急停止系统：将产品连接到紧急停止系统时，要确保电源
中断或断电后重新接通电源不会造成损坏和受伤。
5
环境条件
• 切勿在含油的环境中运行该产品（材料保护）。
• 安装前让产品适应几个小时。否则外壳中可能形成冷凝水。
• 安装位置必须没有振动。
• 保护产品免受阳光直射和紫外线照射。
• 避免提高输出压力的公差：确保产品能够远离干扰辐射设备发出的高频辐
射。
6.1.2 所需的附件、材料和工具
根据产品配置选择适当的材料和工具。取决于配置，您需要其他附件。
固定材料
您可使用自备的固定材料或 AVENTICS 固定材料进行固定。注意尺寸和拧紧力
矩。
工具
附件
• 仅使用制造商规定的附件。参见 g 14. 附件。
6.2 准备
6.2.1 拆开包装并检查产品
1. 利用物料号检查产品是否与您的订单相符。
2. 检查产品在运输和存放过程中是否有损坏。
不得安装损坏的产品。将损坏的产品连同交付文件一起退回。参见g 4.3 退
回产品。
3. 准备好所需的附件、材料和工具。
E-
E+
E+ 推管的线性方向
g 6.1 规划
和 g 6.2 准备。
