Liquiline System CA80PH
Endress+Hauser
S1 RK

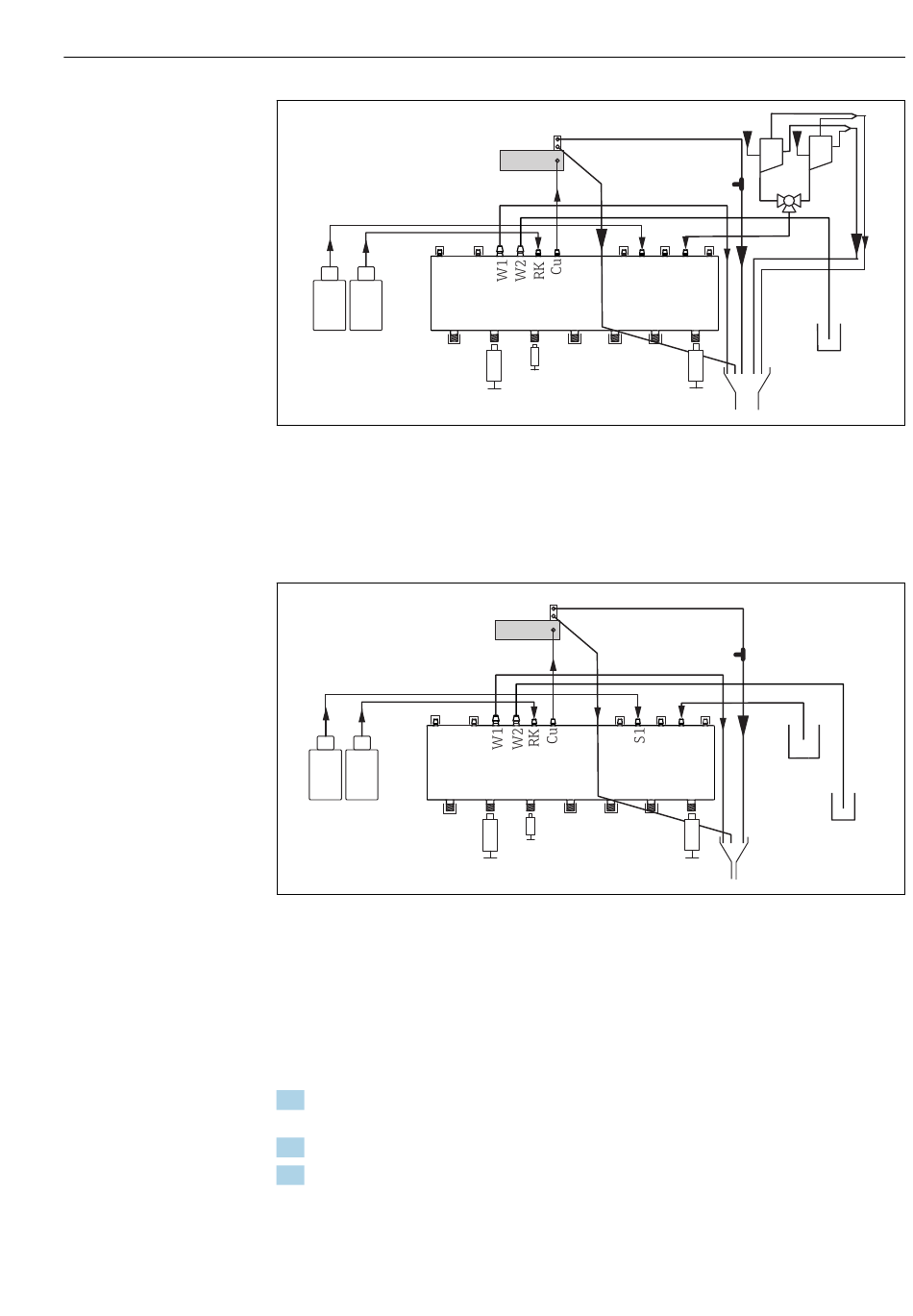

 65 Liquiline System CA80PH (méthode au vanadate de molybdate), appareil à deux voies
S1 Solution standard 1
RK Réactif RK
W1 Sortie
Cu Cuvette
M Photomètre/cellule de mesure
S1 RK
 66 Liquiline System CA80PH (méthode au vanadate de molybdate), appareil à prise directe
S1 Solution standard 1
RK Réactif RK
W1 Sortie
M Photomètre/cellule de mesure
1 Pièce en T
9.1.3 Raccordement du tuyau d'arrivée de l'échantillon
1. Veiller à une alimentation constante et suffisante d' é chantillons à l' e mplacement de
montage.
2. Raccorder les tuyaux d' é chantillons liquides du système d' a limentation en échantillon.
3. Système à prise directe : raccorder le tuyau d' a spiration fourni (1,5 m (4.92 ft)) au
Liquid Manager ("sample", → schéma de raccordement des tuyaux) et le faire passer à
travers la traversée de tuyau de l' a nalyseur vers l' e xtérieur.
D5
D6
M
D7
S1
2
3
P
2, 3, 7
D
SC
1
D5
D6
M
D7
2
3
P
2, 3, 7
D
Cu
Mise en service
SC
SC
1
P
D1
P
optional
7
dilution
D
Échantillon
Seringues
Sortie
Collecteur d' é chantillons
Pièce en T
1
P
P
optional
7
dilution
D
Échantillon
Seringues
Sortie
Cuvette
D2
A0041469
A0033658
53
