Raccordement électrique
1.
2.
2

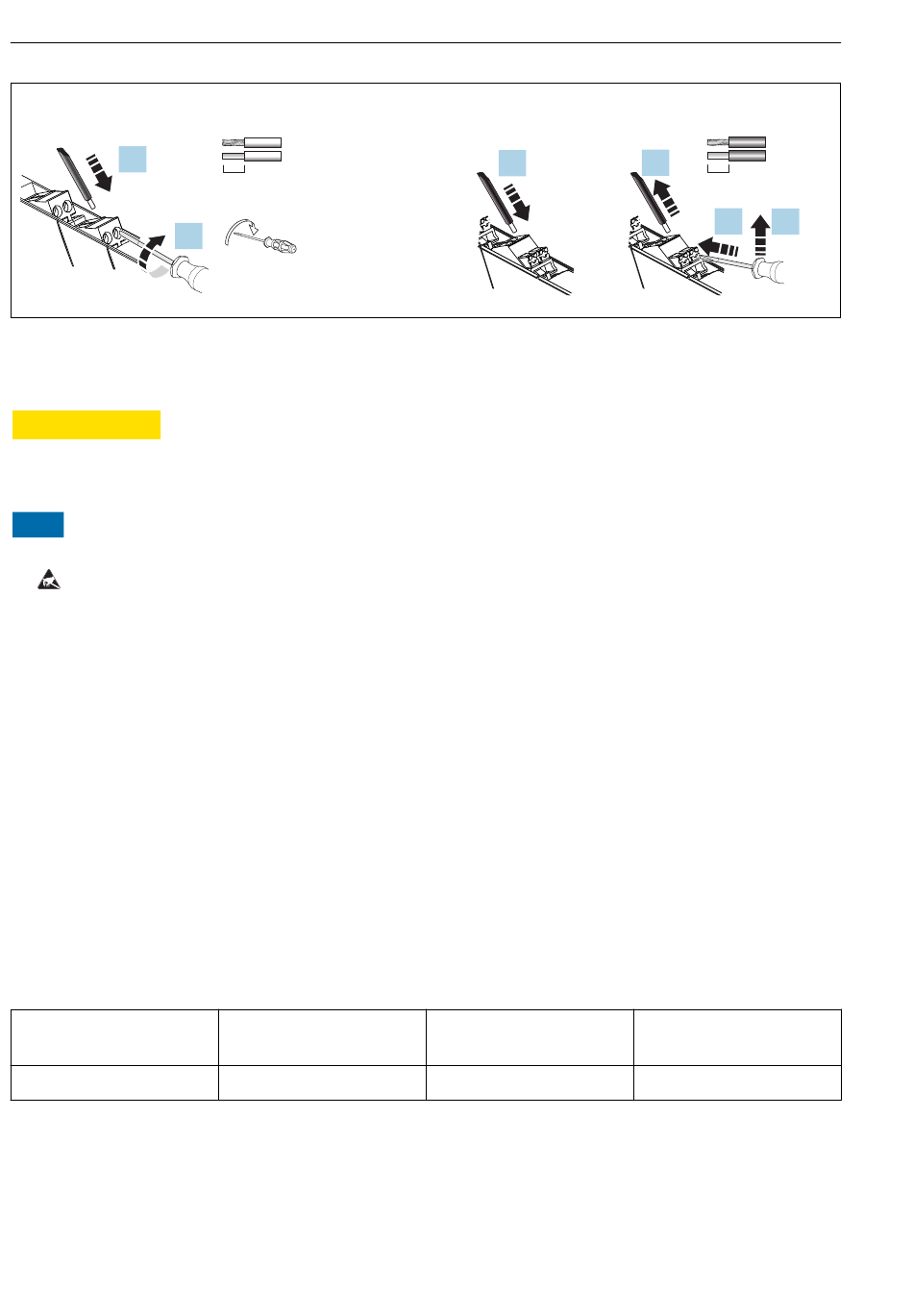

Raccordement électrique à l' a ide des bornes à vis (à gauche) et des bornes enfichables (à droite)
ATTENTION
L
Destruction de composants de l'électronique
‣
Ne pas installer ni câbler l' a ppareil sous tension.
AVIS
Destruction ou dysfonctionnement de composants de l'électronique
‣
ESD – Décharge électrostatique. Protéger les bornes contre toute décharge
électrostatique.
6.1.1
Instructions de raccordement spéciales
• Des unités de déconnexion et des systèmes de protection des circuits auxiliaires avec des
valeurs AC ou DC appropriées doivent être prévus dans l' i nstallation du bâtiment.
• Un interrupteur/disjoncteur de puissance doit être prévu à proximité de l' a ppareil et
clairement marqué comme unité de déconnexion pour cet appareil.
• Une unité de protection contre les surintensités (I≤16 A) doit être prévue dans l' i nstallation.
• Les tensions appliquées sur l' e ntrée sont du type très basse tension (TBT). Selon
l' a pplication, la tension d' a limentation et de commutation sur la sortie relais peut atteindre
un niveau dangereux (>30 V). Une isolation galvanique sûre par rapport aux autres
connexions est prévue pour ce scénario.
6.2
Données de raccordement importantes
Alimentation électrique
Tension d' a limentation
Dissipation
8
AWG 24-14
0,2 -2,5 mm
5
²
7 mm (0,28")
0,5-0,6 Nm
5-7 lb In
24 ... 230 V
(-20 % /
AC/DC
+10 %, 0/50/60 Hz)
≤1,3 W
1.
Consommation de courant
maximale
Consommation
RLN42
AWG 24-14
0,2 - ,5 mm
5 2
²
3.
10
mm
(0,39")
1.
2.
A0040201
<80 mA ; <42 mA (24 V
DC
≤1 W
