Montage; Conditions De Montage - Endress+Hauser Proline Promag P 200 Instructions Condensées

Proline Promag P 200
6

Montage

6.1

Conditions de montage

En principe, il n'est pas nécessaire de prendre des mesures particulières au moment du
montage (par ex. support). Les forces extérieures sont absorbées par la construction de
l'appareil.
6.1.1 Position de montage
Emplacement de montage
h = ³ 2 × DN

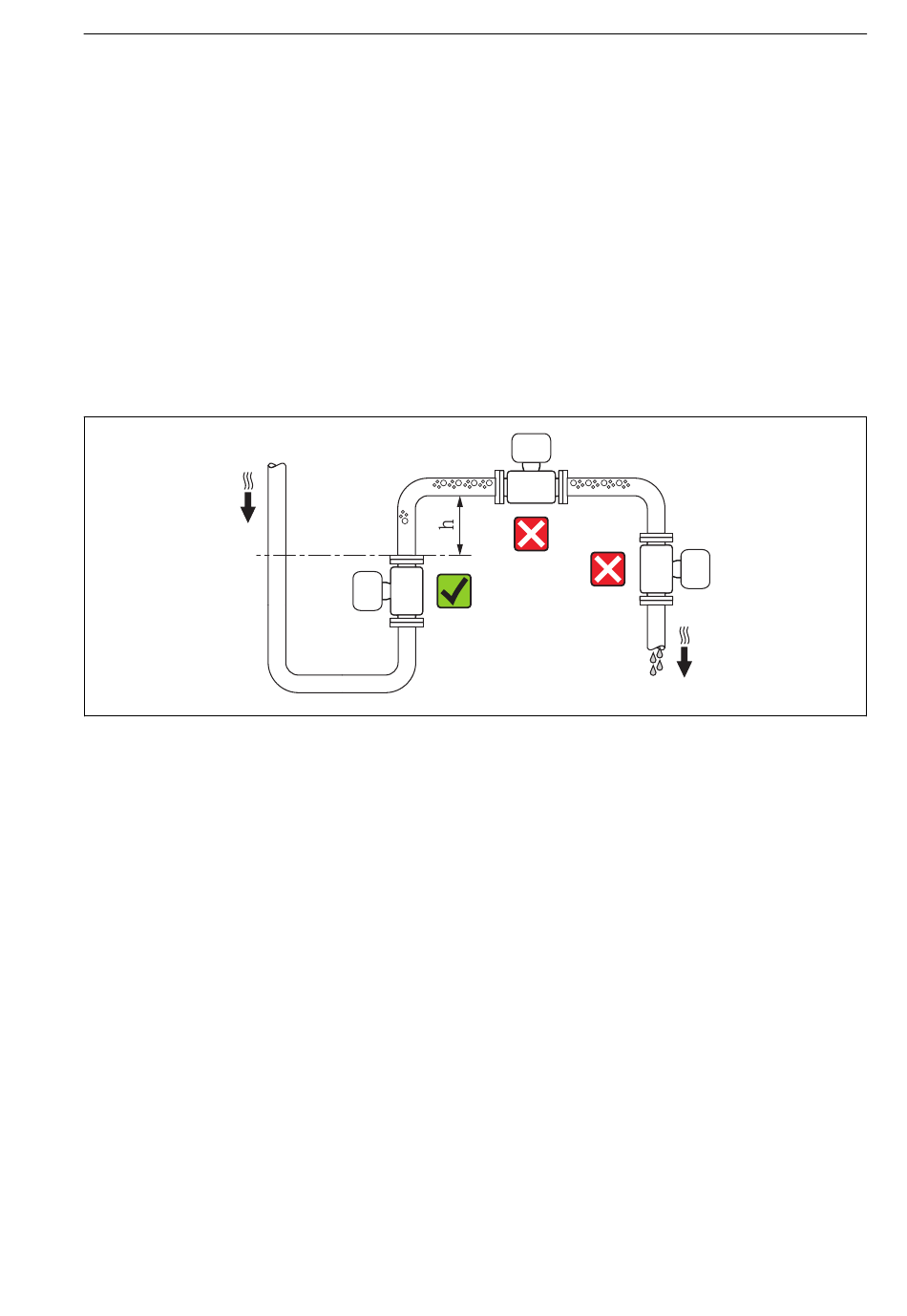

Dans le cas d'un écoulement gravitaire
Pour les écoulement gravitaires d'une longueur h ³ 5 m (16,4 ft) : Après le capteur, prévoir
un siphon ou une vanne d'aération. Ceci permet d'éviter les risques d'une dépression et de ce
fait d'éventuels dommages au niveau du tube de mesure. Cette mesure permet d'éviter par
ailleurs une interruption du flux de liquide dans la conduite et de ce fait des inclusions d'air.
Endress+Hauser
Montage
A0017061
15
