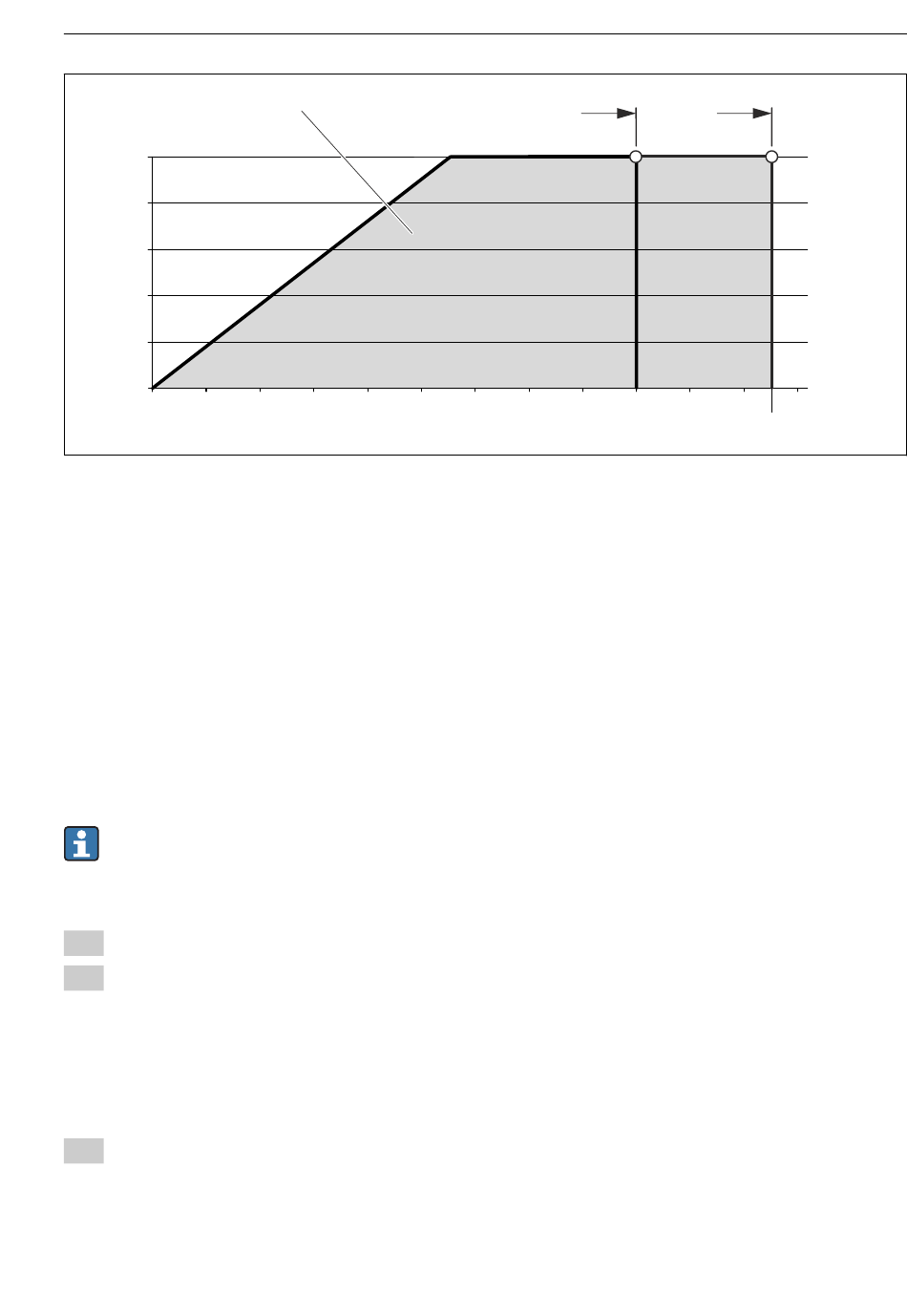

 7 Charge pour une version compacte sans configuration locale
1 Gamme d' u tilisation
1.1 Pour la variante de commande "Sortie", Option A "4-20mA HART"/Option B "4-20mA HART, sortie
impulsion/fréquence/tor" avec Ex i et Option C "4-20mA HART, 4-20mA"
1.2 Pour la variante de commande "Sortie", Option A "4-20mA HART"/Option B "4-20mA HART, sortie
impulsion/fréquence/tor" avec non Ex et Ex d
Exemple de calcul
Tension d' a limentation de l' a limentation :
– U = 19 V
S
– U = 12 V (appareil de mesure) + 1 V (configuration locale sans éclairage) = 13 V
Kl min
Charge maximale : R
La tension aux bornes minimale (U
local (→  30).
7.1.7 Préparer l'appareil de mesure
1. Si présent : enlever le bouchon aveugle.
2. AVIS ! Etanchéité insuffisante du boîtier ! Le bon fonctionnement de l' a ppareil de
mesure risque d' ê tre compromis. Utiliser des presse-étoupe appropriés, adaptés au degré
de protection de l' a ppareil.
Lorsque l' a ppareil de mesure est livré sans presse-étoupe :
mettre à disposition des presse-étoupe adaptés au câble de raccordement correspondant
(→  24) .
3. Lorsque l' a ppareil de mesure est livré avec presse-étoupe :
respecter les spécifications de câble (→  24).
