8 Installation

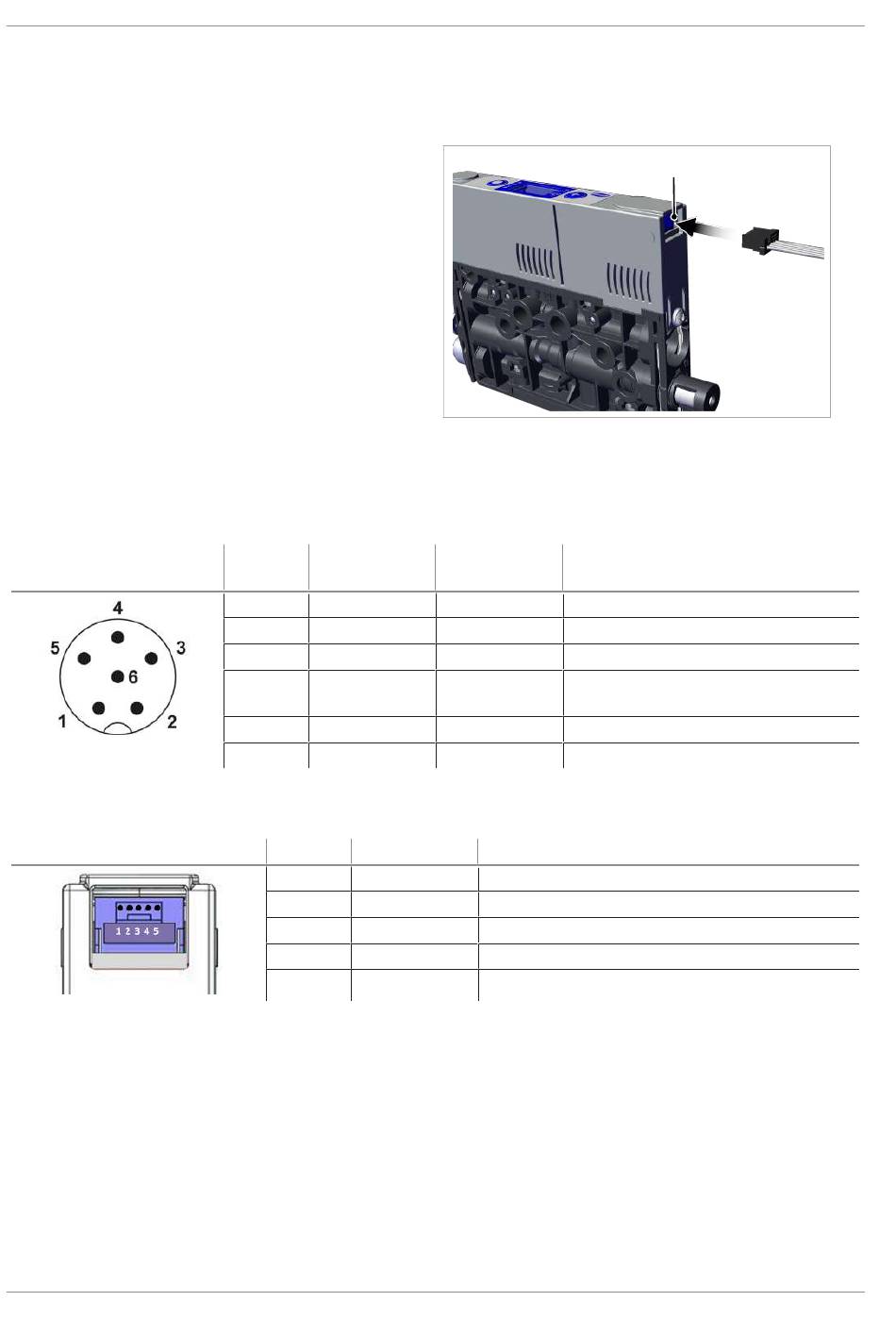

Effectuer le raccordement électrique du mini-éjecteur compact, du modèle avec connecteur JST, au
moyen du connecteur enfichable 1 indiqué sur l'illustration.
ü Le client est tenu de mettre à disposition le câble de raccordement avec connecteur JST à 5 pôles.
4 Fixer le câble de raccordement sur le mini-
éjecteur compact.
S'assurer que la longueur du câble d'alimentation électrique ne dépasse pas 20 mètres.
8.4.2 Affectation des broches
Connecteur M8
1)
en cas d'utilisation d'un câble de raccordement Schmalz avec la référence d'article 21.04.05.00488 (voir
Accessoires)
Douille JST
38 / 52
Broche Symbole
1 US
2 IN1
3 Masse
4 OUT
5 IN2
6 —
Broche Symbole
1 US
2 IN1
3 Masse
4 OUT
5 IN2
Couleur des Fonction
1)
brins
marron Tension d'alimentation 24 V
blanc Entrée de signal « Aspiration »
bleu Masse
noir Sortie « Contrôle des pièces »
(SP2)
gris Entrée de signal « Soufflage »
rose Libre
Fonction
Tension d'alimentation 24 V
Entrée de signal « Aspiration »
Masse
Sortie « Contrôle des pièces » (SP2)
Entrée de signal « Soufflage »
1
