PRUDENCE
Nuisances sonores dues à une mauvaise installation du branchement de pression
ou du branchement de vide
Lésions auditives
4 Corriger l'installation.
4 Porter une protection auditive.
8.3.1 Raccorder l'air comprimé et le vide

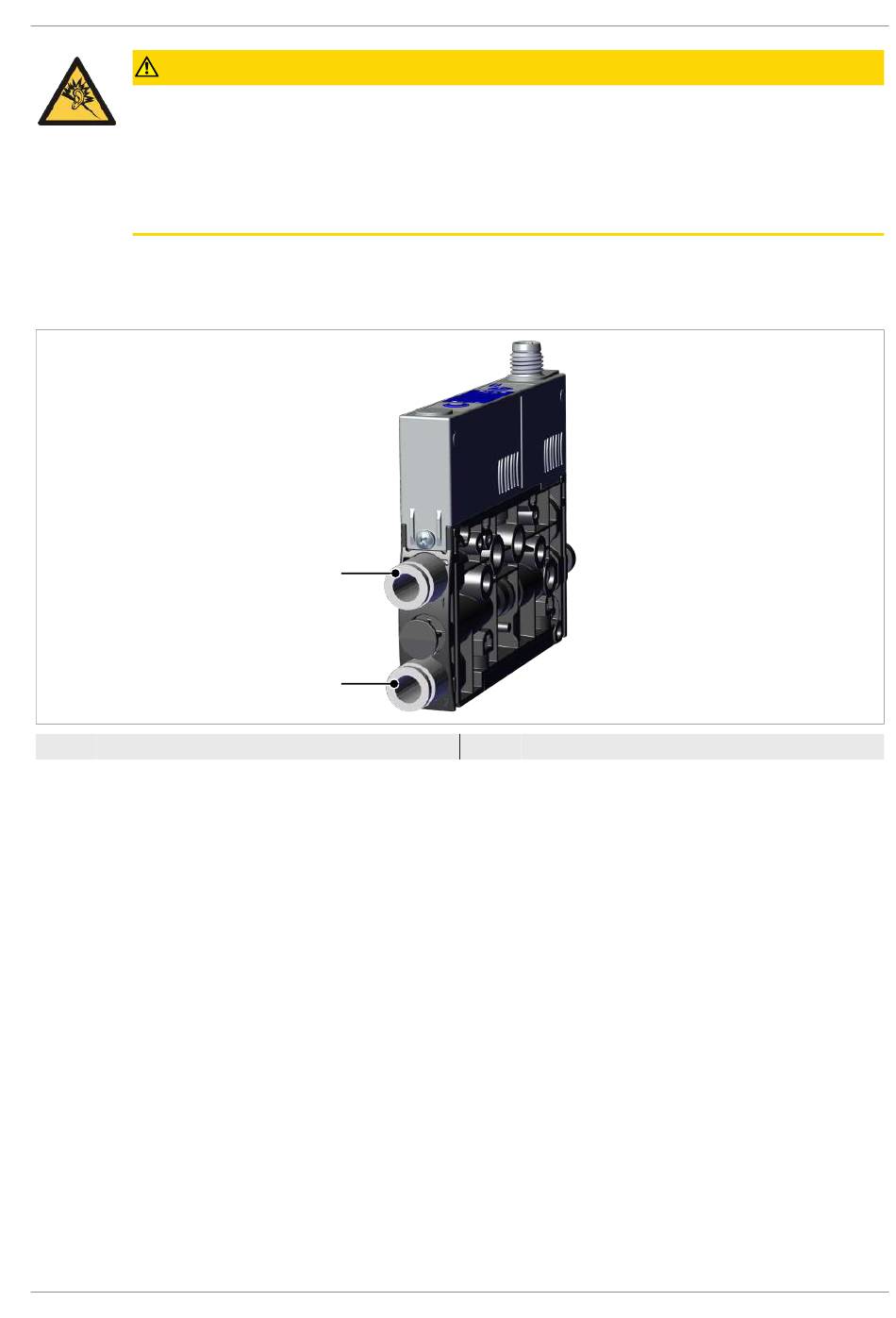

Description du raccord pneumatique
1
Raccord d'air comprimé (marquage 1)
Le raccord d'air comprimé (connecteur enfichable ou filetage) est marqué avec le chiffre 1 sur le mini-éjec-
teur compact.
4 Raccorder le tuyau d'air comprimé. Le couple de serrage max. pour les filetages est de 1 Nm.
Le raccord de vide (connecteur enfichable ou filetage) est marqué avec le chiffre 2 sur le mini-éjecteur
compact.
4 Raccorder le tuyau de vide. Le couple de serrage max. pour les filetages est de 1 Nm.
8.3.2 Consignes concernant le raccord pneumatique
Pour garantir le parfait fonctionnement et la longévité du mini-éjecteur compact, utiliser uniquement de
l'air comprimé suffisamment entretenu et respecter les exigences suivantes :
•
Utilisation d'air ou de gaz neutre selon la norme EN 983, filtré 5 µm, non
huilé
•
La présence d'impuretés ou de corps étrangers dans les raccords et dans les
tuyaux ou conduites altère le fonctionnement du mini-éjecteur compact ou
entraîne des pannes
•
Les tuyaux et les conduites doivent être aussi courts que possible
•
Poser les tuyaux en veillant à ne pas les plier ni les écraser
•
Raccorder le mini-éjecteur compact uniquement au moyen d'un tuyau ou
d'une conduite avec le diamètre intérieur recommandé :
FR · 30.30.01.01963 · 03 · 10/22
1
2
2
Raccord de vide (marquage 2)
8 Installation
35 / 52
