La valeur nominale pression-température pour la gamme de température
+150...+200 °C (+302...+392 °F) s' a pplique uniquement à la variante de commande "Matériau tube
de mesure", Option SD, SE, SF, TH
La norme de raccord DIN 11851 permet une utilisation jusqu' à +140 °C (+284 °F) si les joints sont
adaptés. Il faut en tenir compte lors de la sélection des joints et des contre-pièces, ces composants
pouvant limiter la gamme de pression et de température.

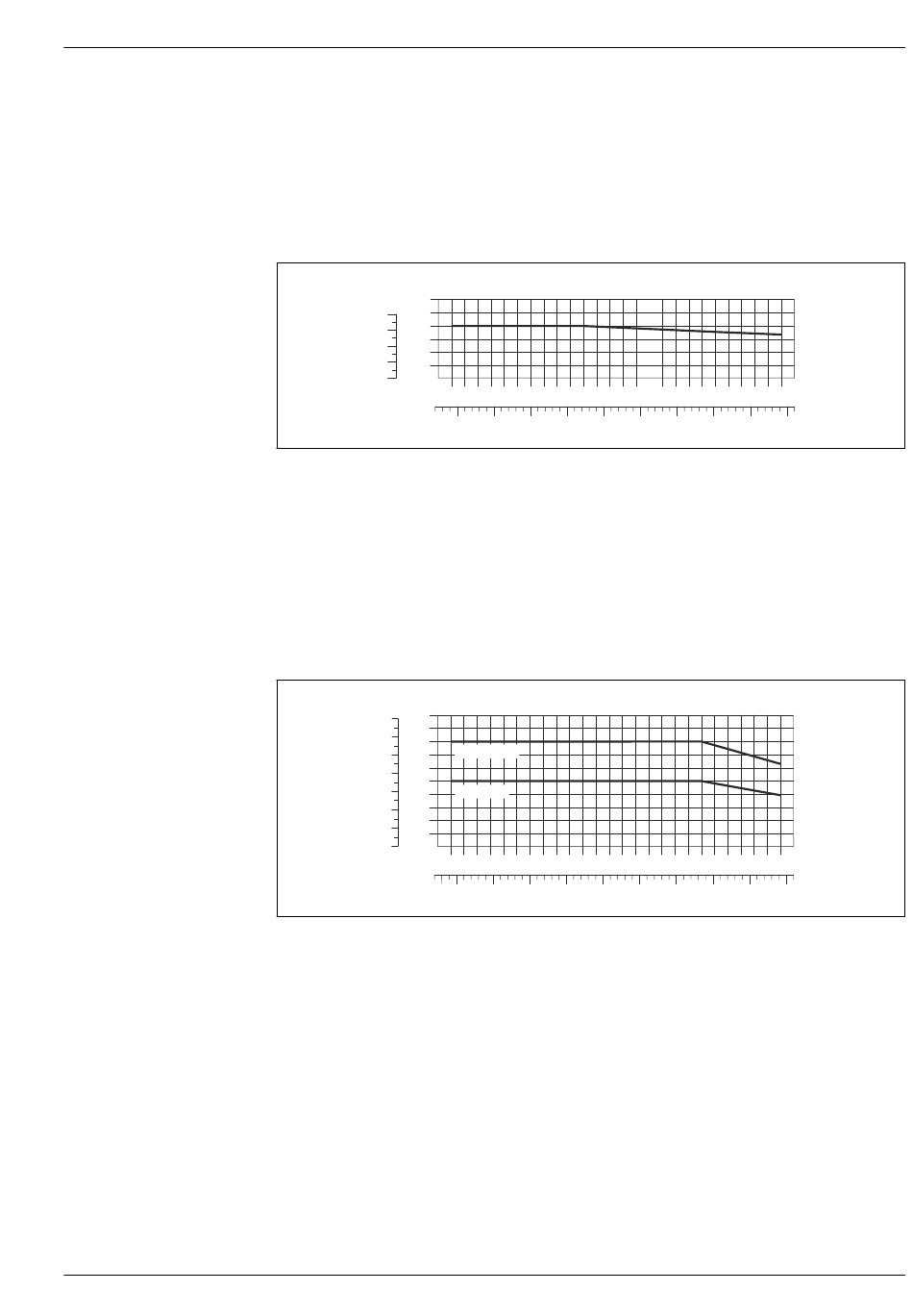

Raccord process SMS 1145
[psi] [bar]
8
100
6
50
2
0
0
-50
-50
 20 Avec matériau de raccord 1.4404 (316/316L)
La valeur nominale pression-température pour la gamme de température
+150...+200 °C (+302...+392 °F) s' a pplique uniquement à la variante de commande "Matériau tube
de mesure", Option SD, SE, SF, TH
La norme de raccord SMS 1145 permet une utilisation jusqu' à 6 bar (87 psi) si les joints sont
adaptés. Il faut en tenir compte lors de la sélection des joints et des contre-pièces, ces composants
pouvant limiter la gamme de pression et de température.
Adaptateur fileté aseptique selon DIN 11864-1 Forme A
[psi] [bar]
50
600
40
30
400
20
200
10
0 0
-50
-50
 21 Avec matériau de raccord 1.4404 (316/316L)
La valeur nominale pression-température pour la gamme de température
+150...+200 °C (+302...+392 °F) s' a pplique uniquement à la variante de commande "Matériau tube
de mesure", Option SD, SE, SF, TH
0 50
0 50 100 150 200
DN 8...40
≥DN 50
0 50
0 50 100 150 200
100 150 200 [°C]
250 300 350 400 [°F]
100 150 200 [°C]
250 300 350 400 [°F]
A0020985-FR
A0021019-FR
