5.1.5.1 Données de soudage
L'affichage contient les paramètres de soudage actuellement sélectionnés et la valeur correspondante du
paramètre.
Après la mise en marche du poste de soudage, l'écran affiche la valeur de consigne prédéfinie par la
commande du générateur pour le courant de soudage.
Avec Torche Montée/Descente, la valeur correspondante du paramètre est affichée sur l'écran en cas de
modification des paramètres. Si ce paramètre n'est pas modifié pendant plus d'env. 5 s, l'écran bascule à
nouveau sur les valeurs prédéfinies par la commande du générateur.

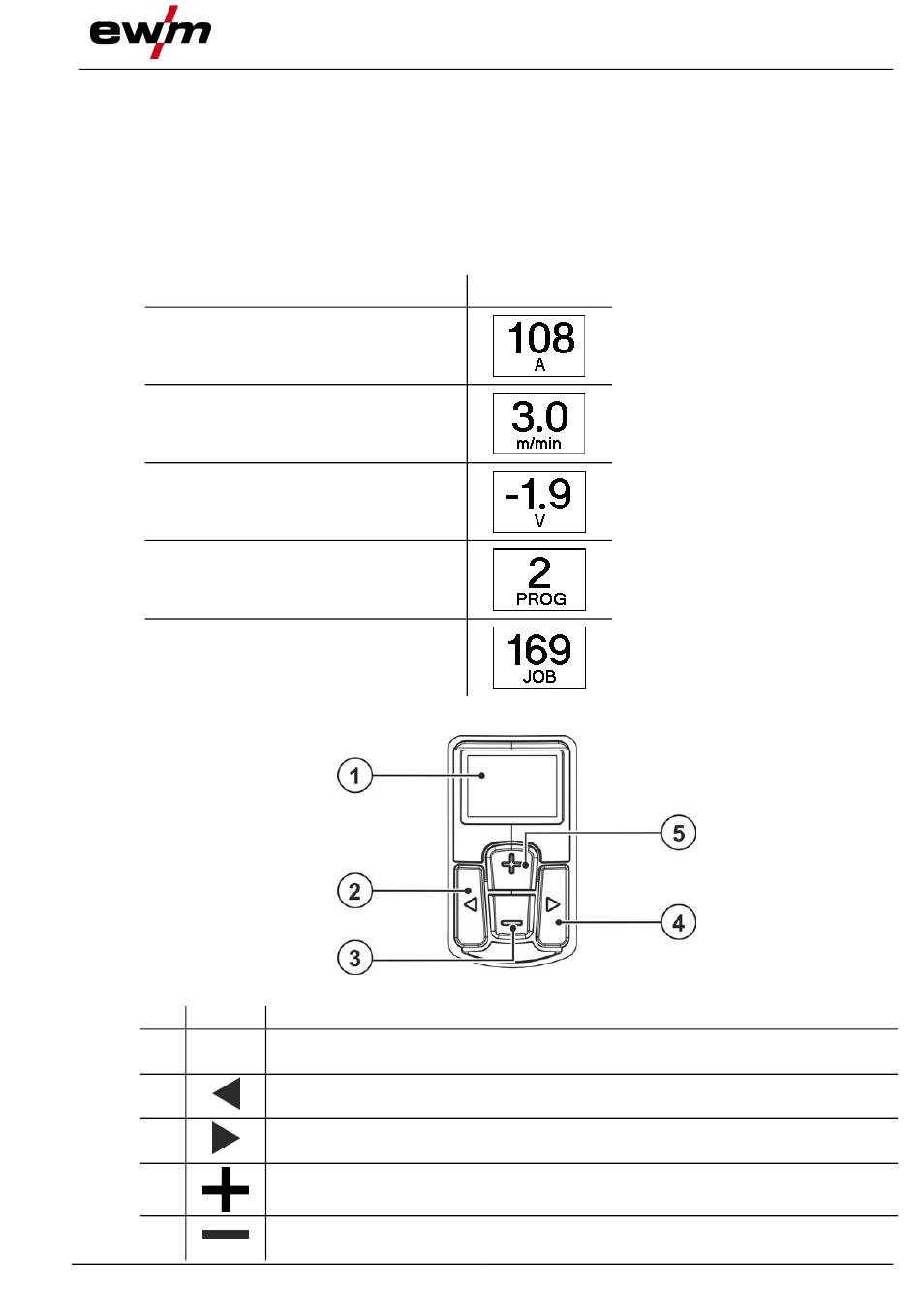

Exemples de représentation des paramètres de soudage sur l'affichage des données de soudage
Paramètre de soudage
Courant de soudage
Vitesse de fil
Correction de la tension
Programmes
Numéro de JOB
5.1.6 Éléments de commande de la torche de soudage RD3 X
Pos. Symbole Description
1
2
3
4
5
099-700000-EW502
29.08.2022
0
Affichage sur l'écran OLED
Affichage graphique pour la représentation des fonctions.
Bouton-poussoir de sélection des paramètres
Les paramètres de soudage sont sélectionnés l'un après l'autre.
Bouton-poussoir de sélection des paramètres
Les paramètres de soudage sont sélectionnés l'un après l'autre.
Bouton-poussoir « + »
Commutation de procédé ou augmenter la valeur du paramètre.
Bouton-poussoir « - »
Commutation de procédé ou réduire la valeur du paramètre.
Structure et fonctionnement
Affichage
Illustration 5-4
