Vue D'ensemble Du Produit; Commandes - Toro SGR-13 Manuel De L'utilisateur

Vue d'ensemble du
produit

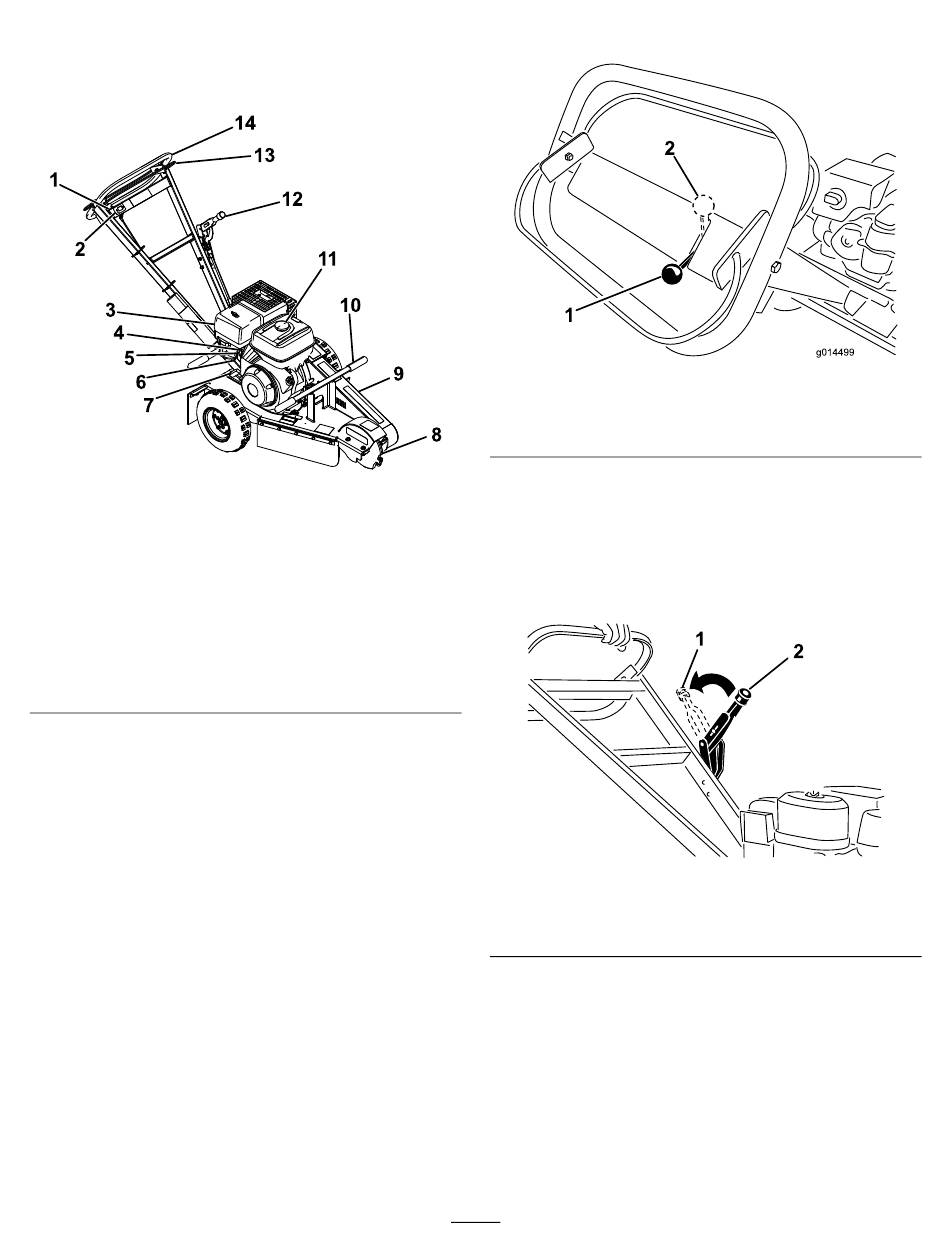

1. Commande d'accélérateur 8. Disque de coupe
2. Compteur horaire
3. Filtre à air cyclonique
4. Commande de starter
5. Robinet d'arrivée de
carburant
6. Cuvette de décantation
7. Démarreur

Commandes

Avant de mettre le moteur en marche et d'utiliser
la machine, familiarisez-vous avec toutes les
commandes (Figure 3).
Barre de sécurité
La barre de sécurité commande le moteur. Maintenez
la barre de sécurité contre le guidon quand vous
démarrez le moteur et pour utiliser la machine.
Relâchez la barre de sécurité pour couper le moteur
(Figure 3).
Commande d'accélérateur
La commande d'accélérateur régule le régime moteur.
Lorsque la commande est abaissée en position
, le moteur tourne au ralenti. Cette
DÉSENGAGÉE
position est également la position de démarrage.
Lorsque le régime moteur augmente (position
Figure 3
9. Couvercle de courroie
10. Poignée de levage
11. Bouchon du réservoir de
carburant
12. Frein de stationnement
13. Barre de sécurité
14. Poignée
), l'embrayage centrifuge s'engage et le
ENGAGÉE
disque de coupe tourne.
1. Commande d'accélérateur
en position désengagée
g205066
Frein de stationnement
Le frein de stationnement empêche la roue gauche de
tourner, ce qui immobilise la machine et facilite son
déplacement latéral pour raboter une souche
5).
1. Frein de stationnement
(serré)
Compteur horaire
Le compteur horaire indique le nombre d'heures de
fonctionnement enregistré de la machine.
Commande de starter
Utilisez la commande de starter
démarrer quand le moteur est froid. Avant de tirer la
8
Figure 4
2. Commande d'accélérateur
en position engagée
Figure 5
2. Frein de stationnement
(desserré)
(Figure 3) pour
g014499
(Figure
g205069
