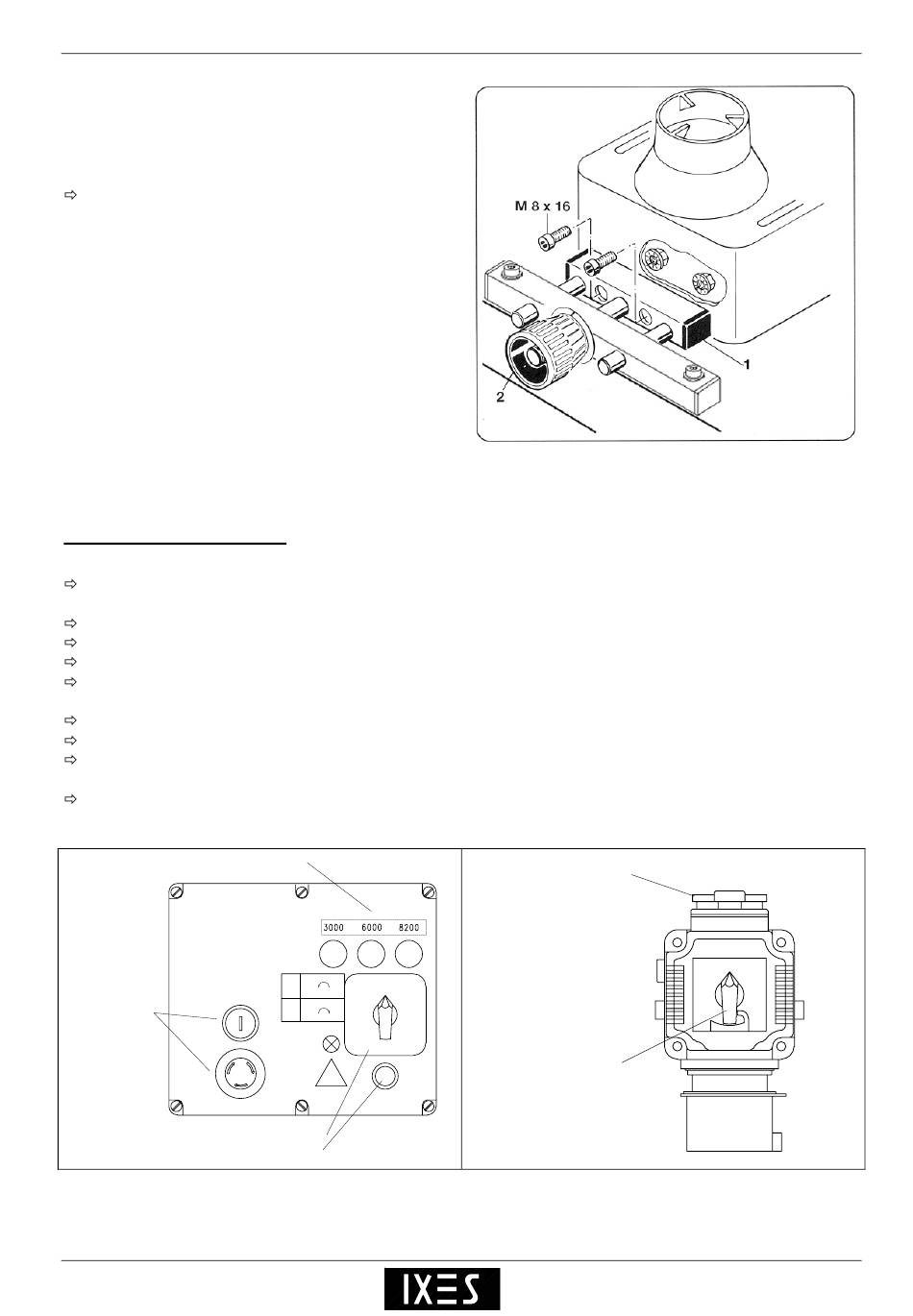

Fig. : "E"
Monter la butée de fraisage en arc à la table de
machine
Monter la butée de fraisage en arc au dessus de
table à l'aide respectivement de 2 vis à têtes
cylindriques et de rondelles.
Branchement électrique
Fig. : "F"
Brancher la machine au secteur avec le connecteur CEE ; le câble d'alimentation doit être protégé par
fusibles de 16 A.
Placer l'interrupteur principal au connecteur CEE à la position I.
L'appareil d'avancement pourra être branché au socle de prise complémentaire.
Les voyants lumineux d'indication de la vitesse de rotation indiquent la vitesse de rotation mise au point.
Grâce au combinateur d'inversion, il vous est possible d'inverser le sens de rotation de la broche entre la
marche à gauche et la marche à droite. A la marche à droite, le voyant lumineux jaune s'allume.
Appuyer sur le bouton-poussoir vert à l'interrupteur de service : la broche porte-fraise démarre.
Pour l'arrêter, appuyer le bouton en champignon : la broche porte-fraise s'immobilise en 10 secondes.
La fonction de freinage est sans effet dans le cas de la mise à l'arrêt de la broche porte-fraise à
l'interrupteur principal (connecteur CEE) !
Placer l'interrupteur principal à la position O : le moteur est hors tension.
Fig. : "F"
Drehzahlanzeigelampen
Betriebsschalter
grüner Sicherheitsknopf
9322 0251
1
1
2
2
!
Achtung
Rechtslauf
Wendeschalter
Fig. : "E"
Zusatzsteckdose
Hauptschalter
Documentation
0
I
page 11
