Brochage : montage 3 fils de capteurs à résistance ou de thermomètres à résistance (RTD)

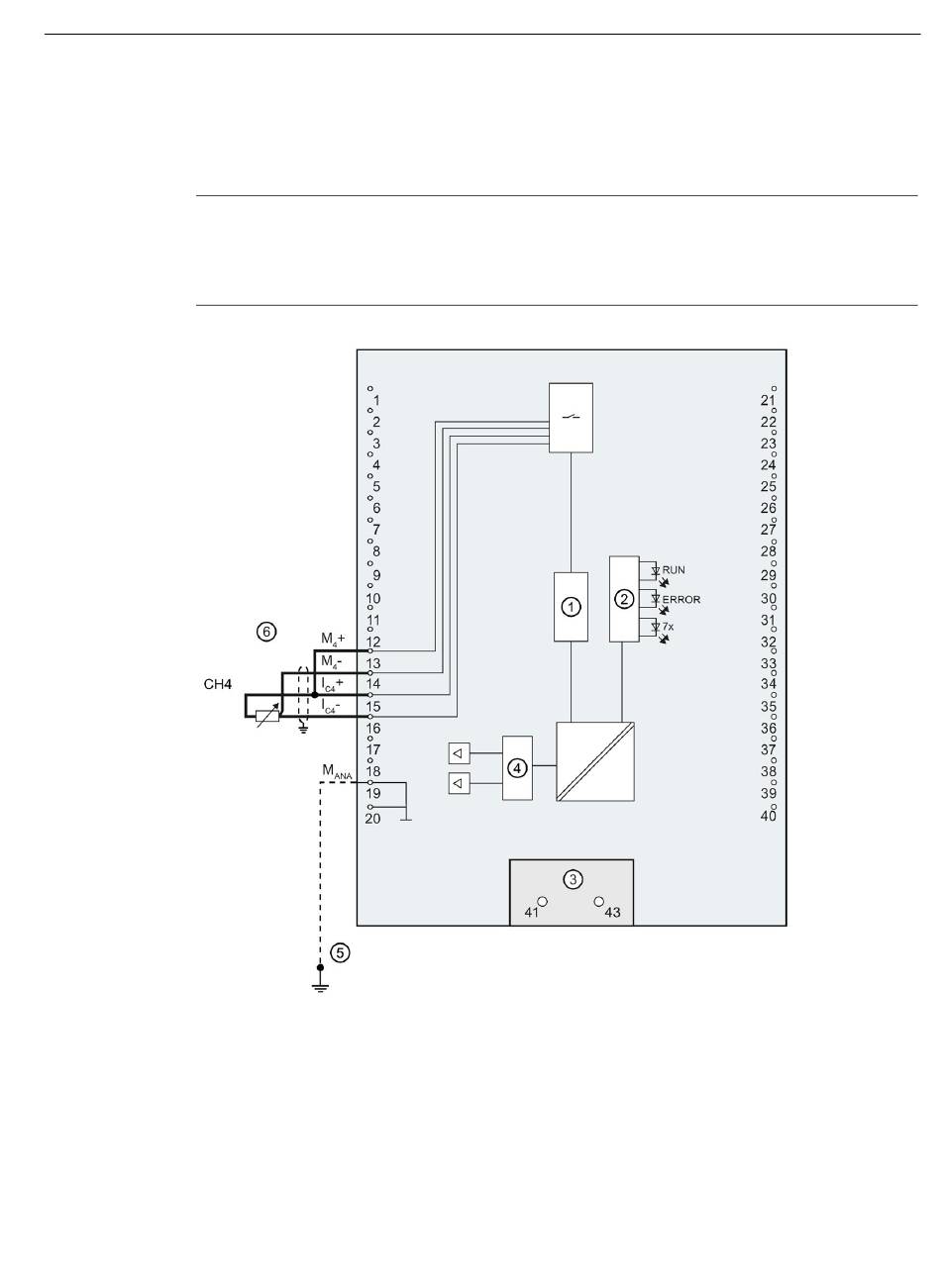

La figure suivante montre le brochage pour le montage 3 fils de capteurs à résistance ou de
thermomètres à résistance sur la voie 4 où cela est possible.
Remarque
Montage 3 fils
Tenez compte du fait que les résistances de ligne ne sont pas compensées sur les montages 3
fils.
①
②
③
④
⑤
⑥
Figure 4-7
CPU 1512C-1 PN (6ES7512-1CK01-0AB0)
Manuel, 05/2021, A5E40898752-AB
Convertisseur analogique-numérique (CAN)
Coupleur LED
Elément d'alimentation (uniquement pour blindage)
Convertisseur numérique-analogique (CNA)
Ligne d'équipotentialité (en option)
Montage 3 fils
Schéma de principe et brochage pour montage 3 fils
