Brochage : Mesure de tension

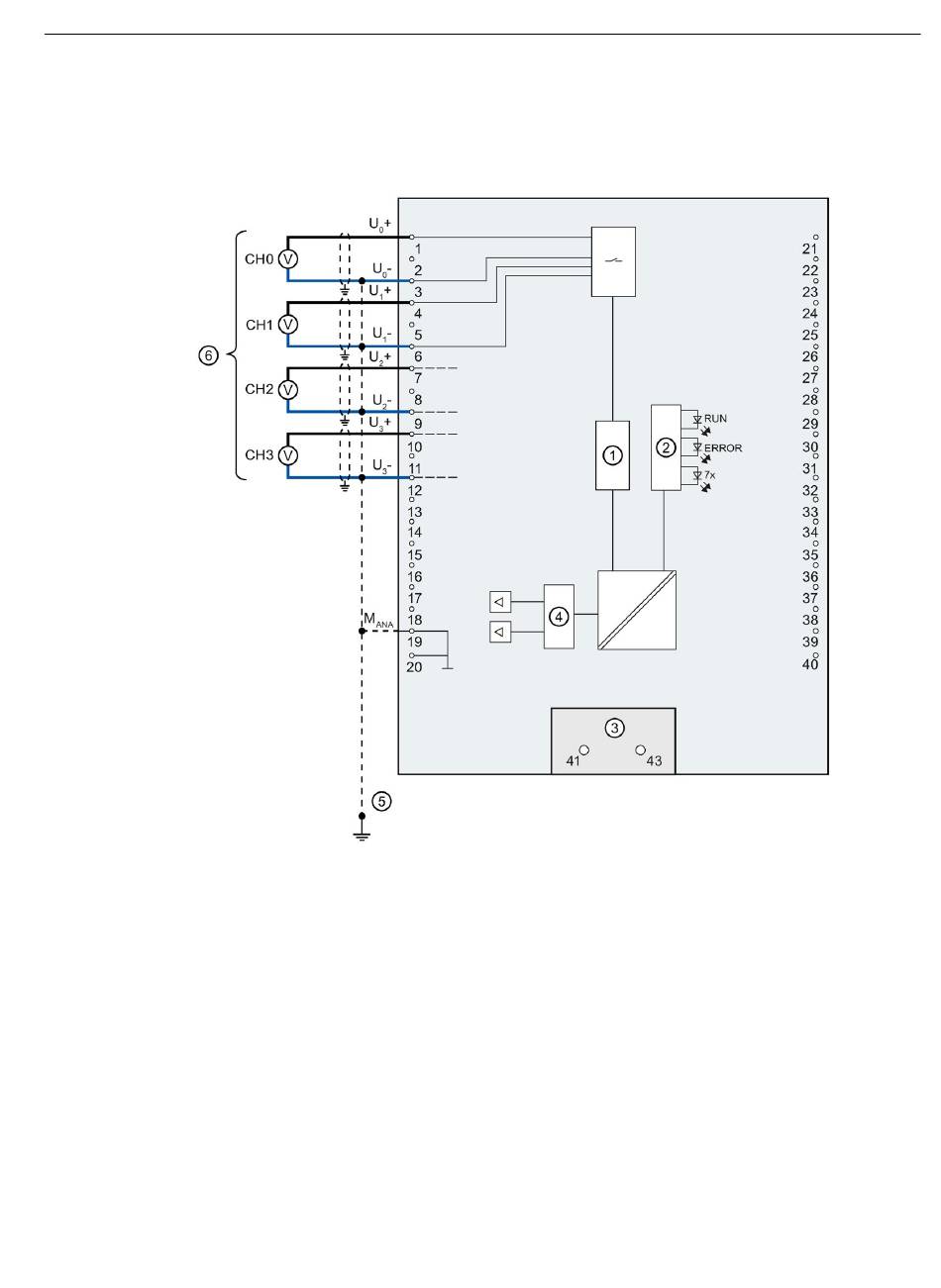

La figure suivante montre le brochage pour la mesure de tension au niveau des voies 0 à 3
possibles pour ce type de mesure.
①
②
③
④
⑤
⑥
Figure 4-3
CPU 1512C-1 PN (6ES7512-1CK01-0AB0)
Manuel, 05/2021, A5E40898752-AB
Convertisseur analogique-numérique (CAN)
Coupleur LED
Elément d'alimentation (uniquement pour blindage)
Convertisseur numérique-analogique (CNA)
Ligne d'équipotentialité (en option)
Mesure de tension
Schéma de principe et brochage pour la mesure de tension
4.3 Schémas de raccordement et de principe
Raccordement
89
