La figure suivante montre le flux de courant lorsque les connexions de masse des charges et
la connexion de masse de la borne 30 sont reliées par un câble commun au bornier central.
① Connexions de masse d'autres unités de process qui peuvent également conduire des courants importants.

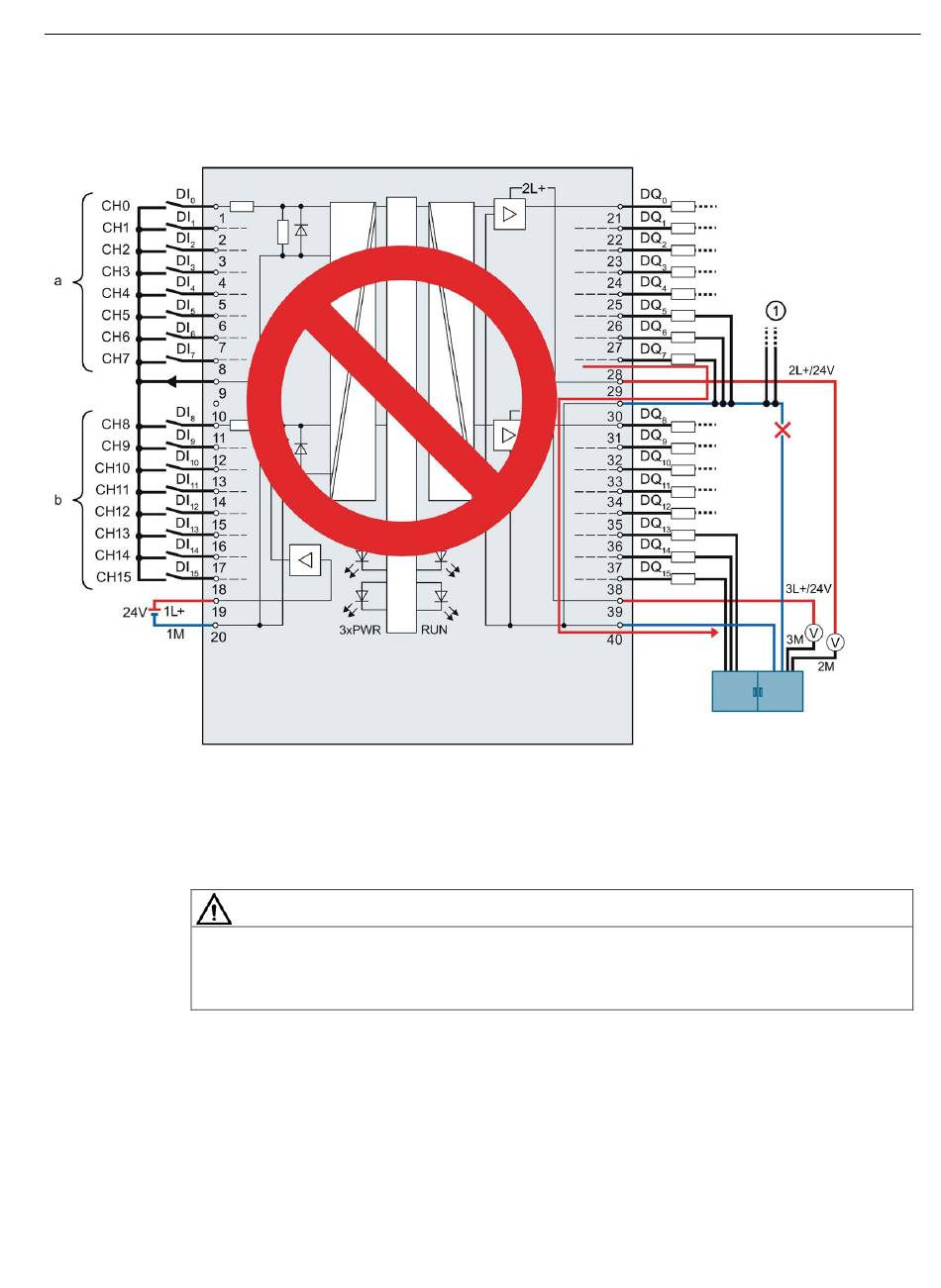

Figure 4-19 Exemple de câblage erroné de la périphérie TOR intégrée X11 : câble commun
En cas de rupture du câble commun, le courant des sorties arrive dans le module par la
borne 30 et au bornier central par la borne 40. Le courant passe par le module.
Flux de courant en cas de câblage erroné
Selon le type d'installation, l'intensité du courant peut être importante et entraîner la
destruction du module en cas de rupture du câble commun.
CPU 1512C-1 PN (6ES7512-1CK01-0AB0)
Manuel, 05/2021, A5E40898752-AB
ATTENTION
4.3 Schémas de raccordement et de principe
Raccordement
