Proline Promag P 100
Endress+Hauser
DN 300
≤

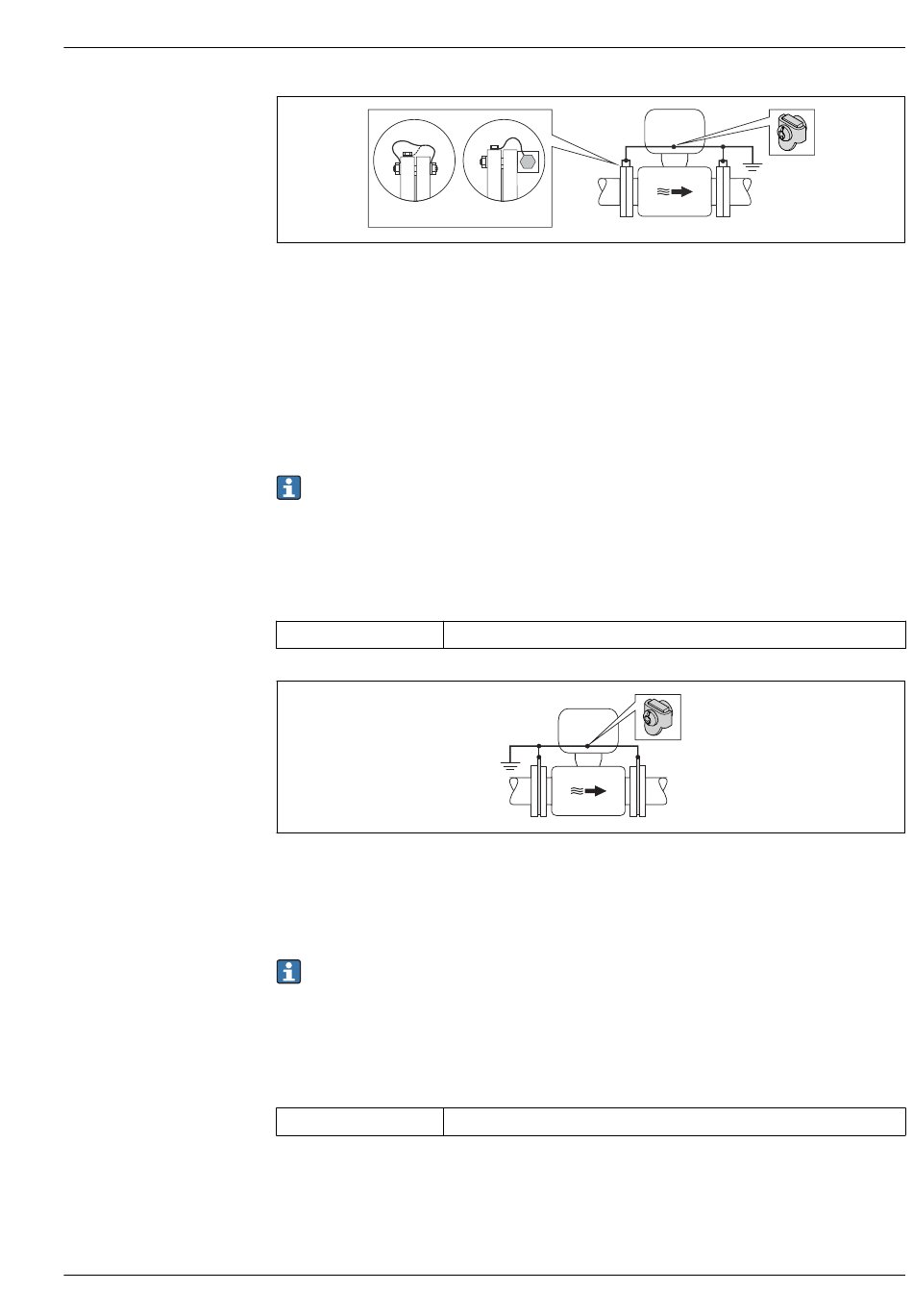

 15 Compensation de potentiel via la borne de terre et la bride de conduite
Tenir compte de ce qui suit pour le montage :
• Relier les deux brides du capteur via un câble de terre avec la bride de conduite et les mettre à la
terre.
• Mettre le boîtier de raccordement du transmetteur ou du capteur à la terre via la borne de terre
prévue à cet effet. Pour le montage du câble de terre :
– Pour DN ≤ 300 (12") : relier le câble de terre avec les vis des brides directement sur le
revêtement de bride conducteur du capteur.
– Pour DN ≥ 350 (14") : monter le câble de terre directement sur le support métallique de
transport.
Le câble de terre requis peut être commandé chez Endress+Hauser.
Conduite en matière synthétique ou conduite avec revêtement isolant
Ce type de raccordement est également valable :
• dans le cas d' u ne compensation de potentiel non usuelle
• dans le cas de courants de compensation
Câble de terre
Fil de cuivre, au moins 6 mm
 16 Compensation de potentiel via la borne de terre et les disques de masse
Tenir compte de ce qui suit lors du montage :
Les disques de masse doivent être reliés via le câble de terre avec la borne de terre et mis au potentiel
de terre.
Le câble de terre et les disques de masse peuvent être commandés chez Endress
+Hauser→  56.
Conduite avec installation de protection cathodique
Ce type de raccordement a seulement lieu lorsque les conditions suivantes sont remplies :
• conduite métallique sans revêtement ou conduite avec revêtement électriquement conducteur
• Protection cathodique intégrée dans la protection des personnes
Câble de terre
Fil de cuivre, au moins 6 mm
DN 350
≥
2 (0,0093 in
2 (0,0093 in
2 )
2 )
A0016317
A0016318
