Coupure de l'alimentation
Raccord électrique
24
• Les totalisateurs restent sur la dernière valeur déterminée.
• Configuration reste maintenue, selon la version de l' a ppareil, dans la mémoire de ce dernier ou
dans la mémoire de données embrochable (HistoROM DAT).
• Les messages d' e rreur, valeur du compteur d' h eures de fonctionnement incluse, sont enregistrés.

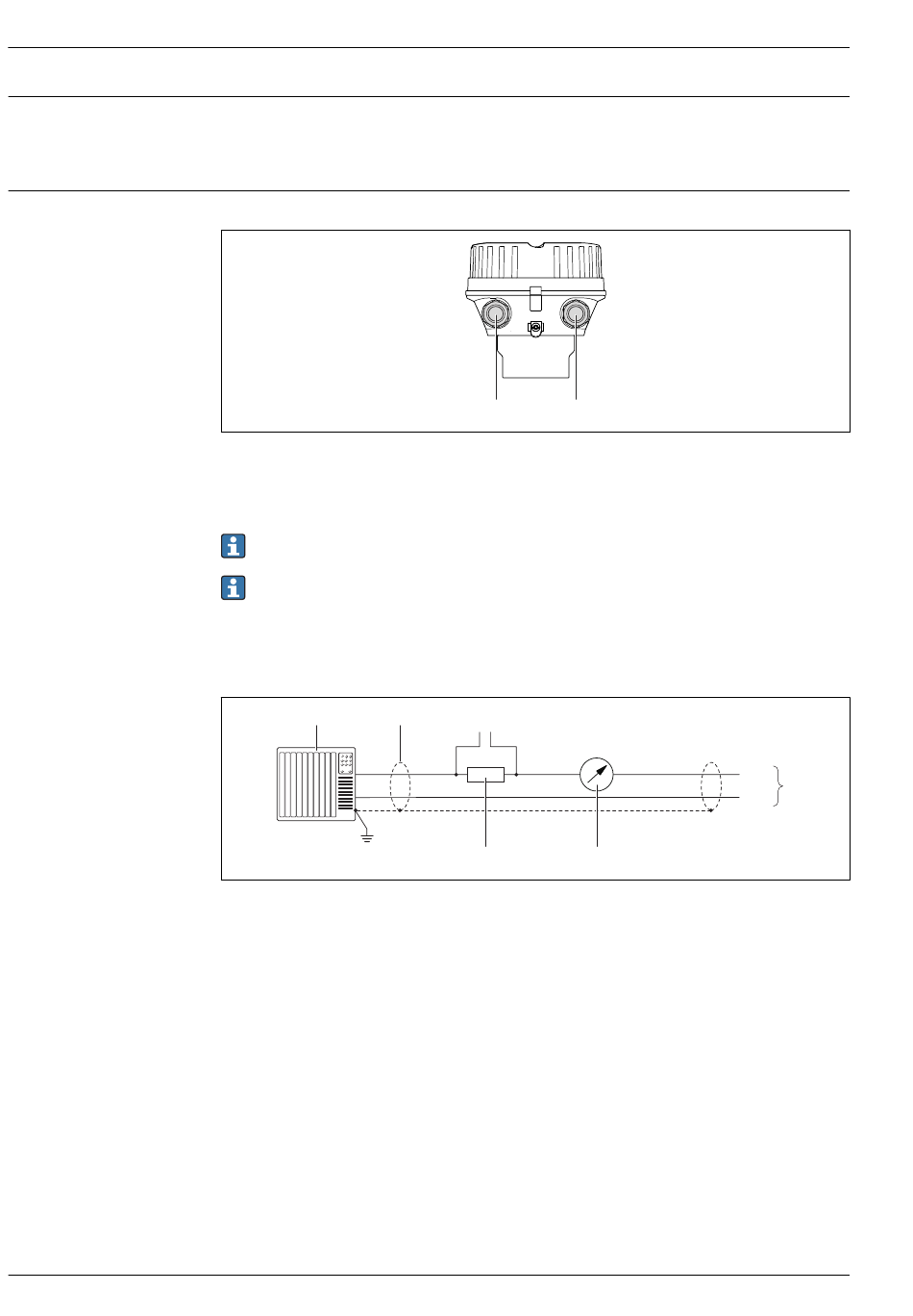

Raccordement transmetteur
A
Version de boîtier : compact, alu revêtu
1
Entrée de câble ou connecteur pour transmission du signal
2
Entrée de câble ou connecteur pour tension d' a limentation
• Affectation des bornes → 17
• Occupation des broches connecteur → 21
Pour une version d' a ppareil avec connecteur, le boîtier du transmetteur n' a pas besoin d' ê tre
ouvert pour raccorder le câble de signal et le câble d' a limentation électrique.
Exemples de raccordement
Sortie courant 4-20 mA HART
1
+
_
6
Exemple de raccordement pour sortie courant 4-20 mA HART (active)
1
Système/automate avec entrée courant (par ex. API)
2
Blindage de câble, respecter la spécification de câble → 30
3
Raccordement pour terminaux portables HART → 49
4
Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale → 8
5
Afficheur analogique : respecter la charge maximale → 8
6
Transmetteur
A
1
2
3
4
Proline Promag P 100
2
4...20 mA
5
Endress+Hauser
A0019824
+
6
–
A0016800
