Installation électrique
8
Raccordement des entrées et sorties de sécurité
Raccordement de
F-DIx / F-SSx

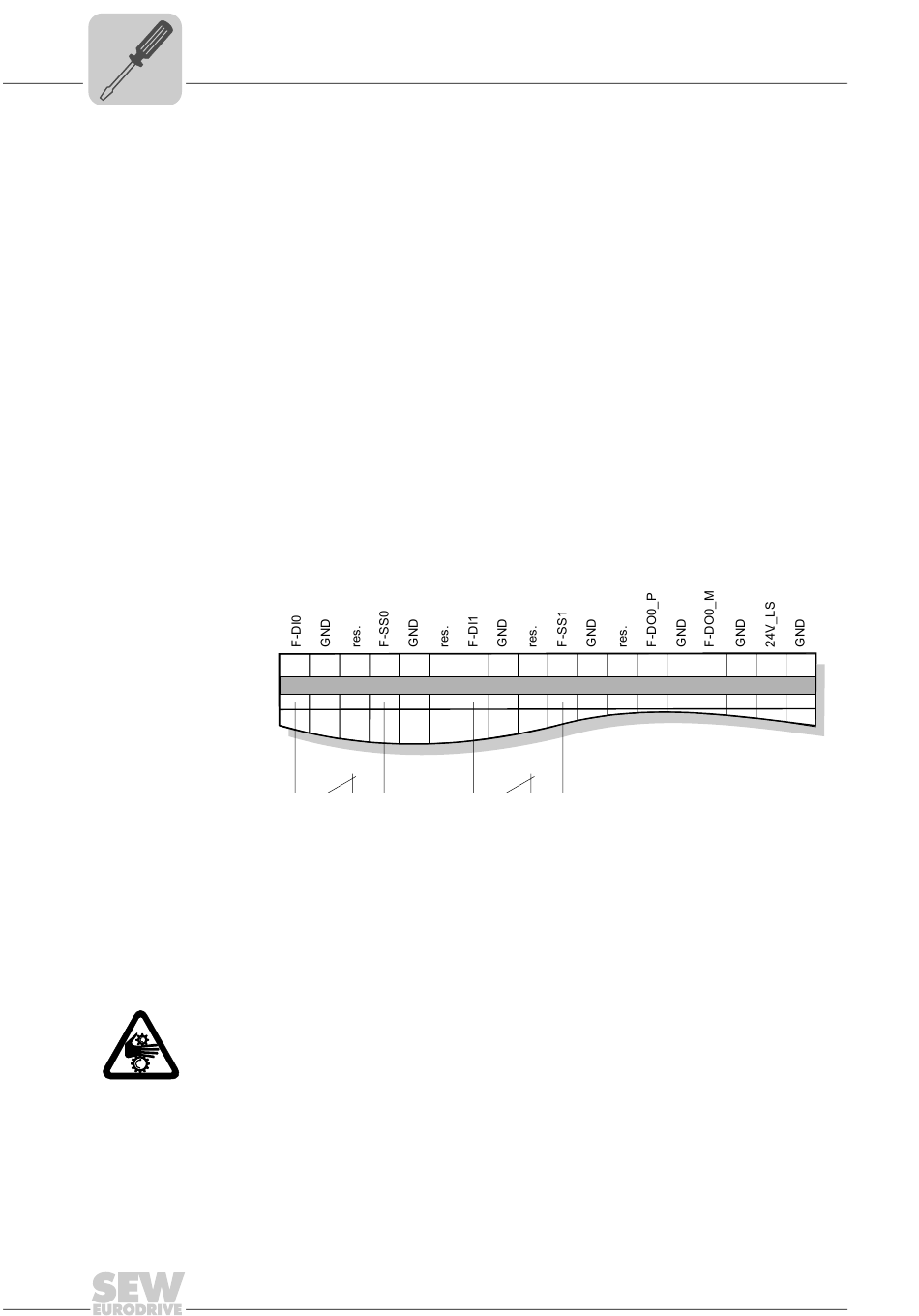

a) Deux capteurs, avec branchement unipolaire
38
Remarques pour le câblage des capteurs
• En règle générale, il n'y a pas besoin de liaisons blindées pour les entrées binaires
de sécurité.
• Raccorder exclusivement des capteurs avec contacts fonctionnant selon le principe
de manque de courant sur les entrées de sécurité F-DIx (p. ex. touche d'arrêt
d'urgence, commutateur de contact de porte, etc.).
• En règle générale, les deux alimentations des capteurs F-SS0 et F-SS1 constituent
des signaux formés d'impulsions grâce auxquelles diverses formes de court-circuit
peuvent être détectées.
Lors du raccordement des capteurs, il faut veiller à ce que
– F-SS0 soit relié à F-DI0 via le capteur (affectation fixe) et
– F-SS1 soit relié à F-DI1 via le capteur (affectation fixe)
• Les entrées non utilisées n'ont pas besoin d'être branchées. Une entrée en l'air est
toujours considérée comme un signal "0".
Seuls les câblages suivants sont admissibles pour des applications sécurisées.
X20
19 20 21 22
Les tests et surveillances internes permettent de détecter les défauts suivants :
• Court-circuit au niveau de la tension d'alimentation.
• Court-circuit entre les deux signaux d'entrée.
• Une rupture de liaison ou un court-circuit au niveau du potentiel de référence sont
traités comme un signal "0" (pas d'état de défaut).
Attention
Un court-circuit entre l'alimentation du capteur F-SSx et l'entrée de sécurité F-DIx asso-
ciée (pontage du capteur) n'est pas détecté.
Un tel court-circuit doit être empêché par la mise en place d'un câblage adéquat !
Dès que le système détecte un défaut, il passe dans l'état sécurisé : toutes les
grandeurs-process conditionnant la sécurité (F-DI et F-DO) sont forcées à "0". Le
module de sécurité passe automatiquement en "inhibition" (voir chapitre "Liste des
défauts du module de sécurité", page 82). L'état de défaut est signalé par la diode
"F-STATE" (voir chapitre "Signalisation des diodes", page 79).
23 24 25 26 27 28
1
Manuel Modules répartiteur de bus PROFIsafe®
29 30 31 32 33 34 35 36
59776AXX
