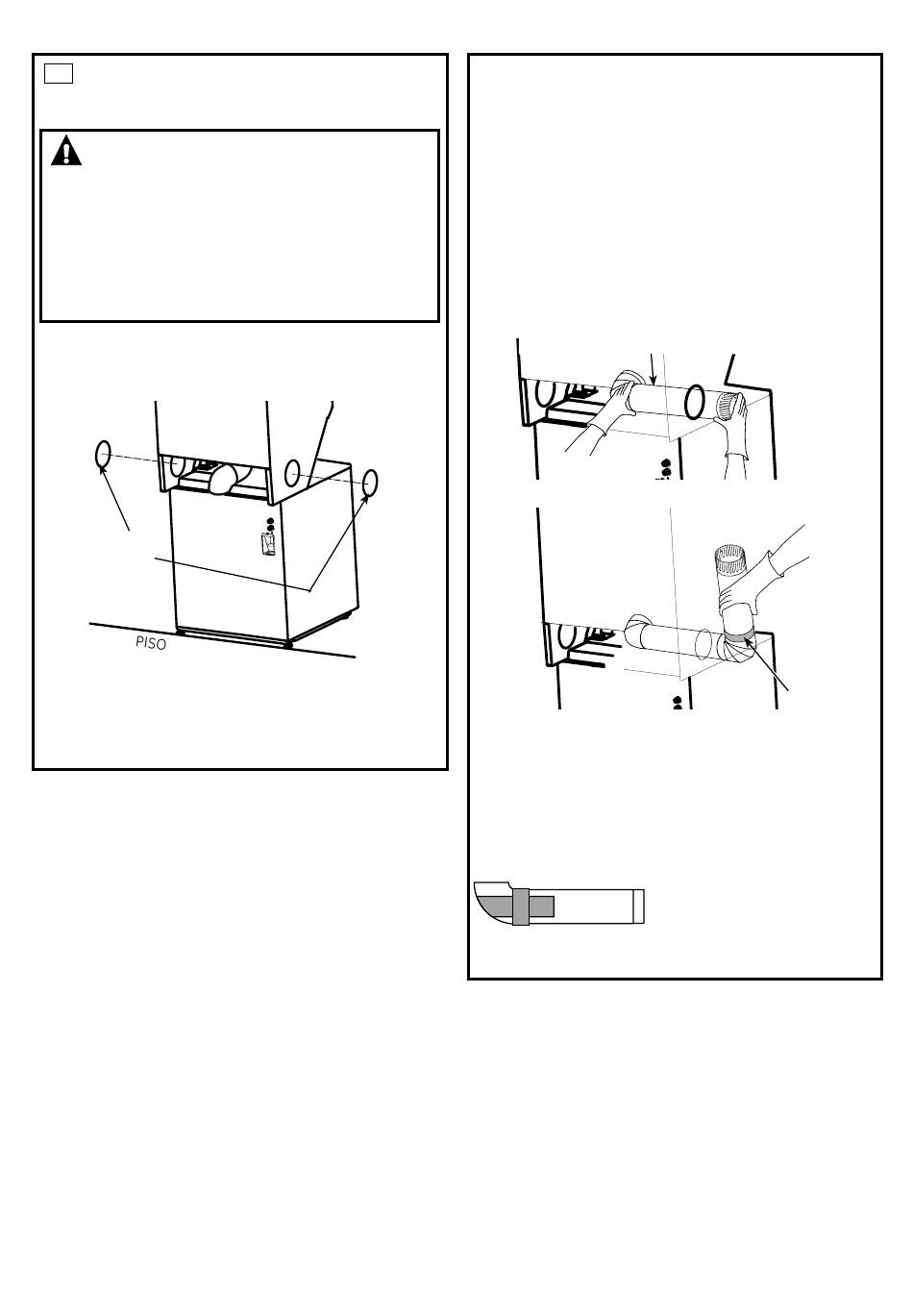

6 SALIDA DE LA SECADORA HACIA EL
GABINETE DERECHO, IZQUIERDO O INFERIOR
ADVERTENCIA-
LA INSTALACIÓN DE ESTE ESCAPE, ASEGÚRESE
DE DESCONECTAR EL ELECTRODOMÉSTICO
DE SU SUMINISTRO ELÉCTRICO. PROTEJA SUS
MANOS Y BRAZOS DE EXTREMOS CORTANTES AL
TRABAJAR DENTRO DEL GABINETE. ASEGÚRESE
DE USAR GUANTES.
Para una ventilación descendente, rote las
secciones del codo de modo que éste apunte hacia
abajo.
QUITAR TAPA
REMOVIBLE
DESEADA
(SOLO 1)
Instrucciones de Instalación
ANTES DE REALIZAR
C
H
ESCAPE HACIA LA IZQUIERDA O DERECHA DEL
GABINETE
• Para que el conducto salga hacia uno de los laterales,
quite el separador (SÓLO 1). Gire las secciones del codo
de modo que apunten hacia el costado. Realice un
ensamble previo del codo de 4" con el conducto de 4".
Use sólo metal rígido de 4" para conductos aprobados
por UL dentro de la secadora.
• Inserte el ensamble del conducto a través de la
abertura lateral y conecte el mismo al codo interior.
:
PRECAUCIÓN
Asegúrese de no forzar ni dañar los
cables eléctricos dentro de la secadora al insertar el
conducto.
Metal rígido de 4" aprobado por UL
• Aplique cinta para conducto como se muestra en la
junta entre el conducto interior de la secadora y la
tubería recta del conducto.
9
C
H
CINTA PARA
C
H
CONDUCTO
PRECAUCIÓN:
Las juntas del conducto
interior deben estar
aseguradas con cinta; de otro
modo, se podrán separar
y ocasionar riesgos de
seguridad.
