Branchement De L'echappement - GE GTUP240EWH Instructions D'installation

4

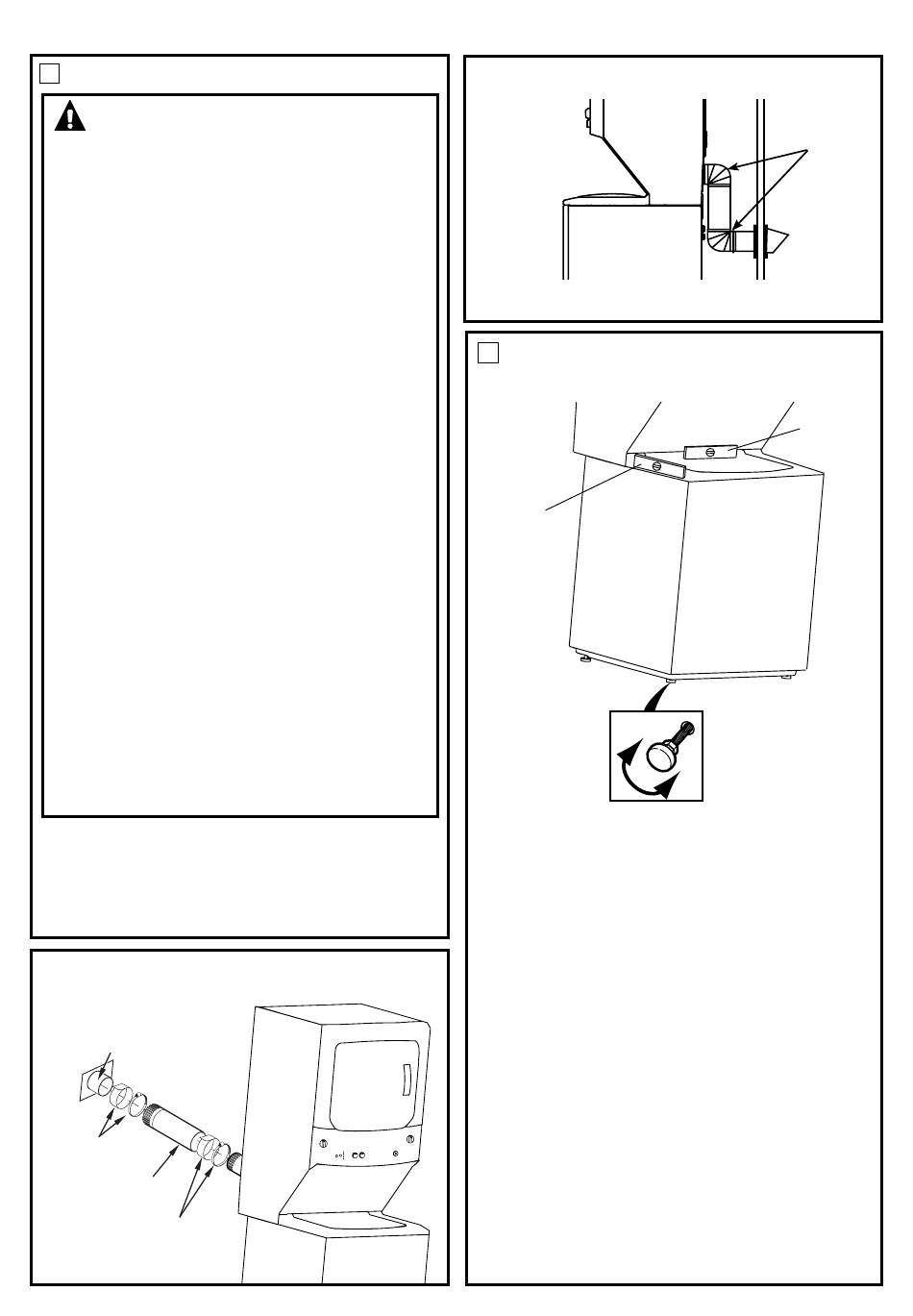

BRANCHEMENT DE L'ECHAPPEMENT

ATTENTION
RISQUES D'INCENDIE OU DE BLESSURES
PERSONNELLES :
• Cet appareil doit avoir un système d'échappement
vers l'extérieur.
• Utilisez seulement de la tuyauterie rigide en métal
de 4" pour le tuyau d'échappement de la maison.
• Utilisez seulement un tuyau rigide en métal ou un
tuyau flexible UL (semi-rigide ou en aluminium) pour
brancher la sécheuse au tuyau d'échappement de
la maison. Il doit être installé conformément aux
instructions trouvé en page 7 de ce manuel sous
"Brancher La Sécheuse au Conduit d'Aération de la
Maison".
• Ne mettez pas fin à l'échappement par une
cheminée, un mur, un toit, un conduit de gaz,
un petit espace, un grenier, sous un plancher
non fermé, ou dans n'importe quel autre espace
dissimulé de votre bâtiment. L'accumulation de
peluches peut créer un risque d'incendie.
• Ne jamais mettre fin à l'échappement par un tuyau
commun avec le système d'échappement de la
cuisine. Une combinaison de graisses et de peluches
créer un risque potentiel d'incendie.
• N'utilisez pas de tuyau plus grand que ce
qui est spécifié dans le tableau de grandeur
d'échappement. Des tuyaux plus grands peuvent
permettre l'accumulation de peluches et créer un
risque d'incendie potentiel.
• Ne jamais installer un écran dans ou sur le tuyau
d'échappement. Ceci causera l'accumulation de
peluches, créant un risque potentiel d'incendie.
N'assemblez pas la canalisation avec des agrafes
qui entrent dans le tuyau. Ces agrafes peuvent
créés l'accumulation de peluches, créant un risque
d'incendie.
N'obstruez pas l'air entrant et sortant.
Mettez à disposition un accès pour inspecter
et nettoyer le système d'échappement,
spécialement aux coudes et aux joints. Le système
d'échappement devrait être inspecté et nettoyé au
moins une fois par an.
L'ECHAPPEMENT ARRIERE FAIT PARTIE DE CETTE
SECHEUSE. SI VOTRE ESPACE EST LIMITE, UTILISEZ
LES INSTRUCTIONS DE LA SECTION 9 POUR AVOIR
UN SYSTEME D'ECHAPPEMENT LATERAL OU PAR LE
BAS DU COFFRAGE DE LA MACHINE.
Pour une installation en ligne droite, branchez le
For straight line installation, connect
systèmed'échappement de la sécheuse au conduit
the dryer exhaust to the external
externed'échappement en utilisant du scotch ou une pince.
exhaust hood using duct tape or
clamp.
EXTERNAL DUCT
OUVERTURE EXTERNE
OPENING
DU CONDUIT
APPROPRIEE SCOTCH DE
DUCT TAPE OR
TUYAU OU PINCE
DUCT CLAMP
TUYAU EN METAL 4" COUPE
4" METAL DUCT CUT
A LA LONGUEUR
TO PROPER LENGTH
DUCT TAPE OR
SCOTCH DE TUYAU
OU PINCE
DUCT CLAMP
Instructions d'Installation
-
POUR REDUIRE LES
ECHAPPEMENT ARRIERE STANDARD
(Ventilé au-dessous du niveau du sol)
CONFIGURATION
RECOMMANDEE
POUR MINIMISER
LES BLOCAGE DE
CANALISATION
NOTE : LES COUDES EMPECHERONT LES NOEUDS ET LES EFFONDREMENTS
DU CONDUIT.
METTRE A NIVEAU ET STABILISER
5
VOTRE APPAREIL
NIVEAU DE
L'AVANTA
L'ARRIERE
PIEDS DE NIVÈLEMENT
Mettre à niveau et stabiliser votre appareil
1. Déplacez prudemment l'appareil vers sa position finale. Balancez
avec douceur l'appareil en position. Il est important de ne pas
endommager les pieds de nivèlement en caoutchouc lorsque
vous déplacez votre appareil vers sa position finale. Les pieds
endommagés peuvent augmenter les vibrations de l'appareil. Il
peut être utile de pulvériser un nettoyeur de vitre sur le sol pour
aider à déplacer votre appareil vers sa position finale.
Note : N'utilisez pas la protection de la laveuse pour porter l'unité.
2. Pour assurer que l'appareil est à niveau et stable sur ses
quatre pieds, inclinez l'appareil vers l'avant pour que les pieds
arrière soient hors du sol. Redescendez en douceur l'appareil
pour permettre aux pieds arrières de s'ajusteront seuls.
3. Ayant l'appareil à sa position finale, placez un niveau au-
dessus au fond du couvercle de la laveuse et vérifiez de
chaque coté, puis vérifiez l'avant et l'arrière. Vissez les pieds
de nivèlement avant pour assurer que l'appareil reste stable
sur ses quatre pieds (ne balancez pas l'appareil pour vérifier
sa stabilité), relevez les écrous de verrou sur chaque pied vers
la base de l'unité et assurez avec un tourne-à-gauche.
Note : Gardez l'extension de pied au minimum pour éviter les
vibrations excessives. Plus les pieds sont agrandis, plus l'unité a
de chance de vibrer.
7
COUDE HAUTEMENT
RECOMMANDE
NIVEAUD'UN
COTEA
L'AUTRE
