REMARQUE : On peut acheter les
trousses suivantes pour les installations
où le dégagement est réduit. Veuillez
consulter la section "Assistance ou
service" de ce manuel pour passer une
commande.
• Installation au-dessus du sèche-linge :
Pièce numéro 4396028
• Installation de périscope (Pour utilisation
en cas de non concordance de la bouche
de décharge du sèche-linge avec le
clapet) :
Pièce numéro 4396037 – Non-
concordance de 0 cm à 45,72 cm
Pièce numéro 4396011 – Non-
concordance de 45,72 cm à 73,66 cm
Pièce numéro 4396014 – Non-
concordance de 73,66 cm à 127 cm
6
Détermination de la
longueur du conduit
meilleur
1. Choisir l'itinéraire d'acheminement vers
l'extérieur qui sera le plus direct et le
plus rectiligne. Planifier l'installation pour
introduire le nombre minimal de coudes
et changements de direction. Si des
coudes sont utilisés pour les
changements de direction, prévoir
autant d'espace que possible. Plier le
conduit graduellement pour éviter de le
déformer. Éviter les changements de
direction à 90°.
2. Déterminer la longueur du conduit.
La longueur maximale du circuit de
décharge dépend de plusieurs facteurs :
• Le type de conduit (métal rigide
ou souple).
• Le nombre de coudes incorporés au
circuit.
• Le type de clapet.

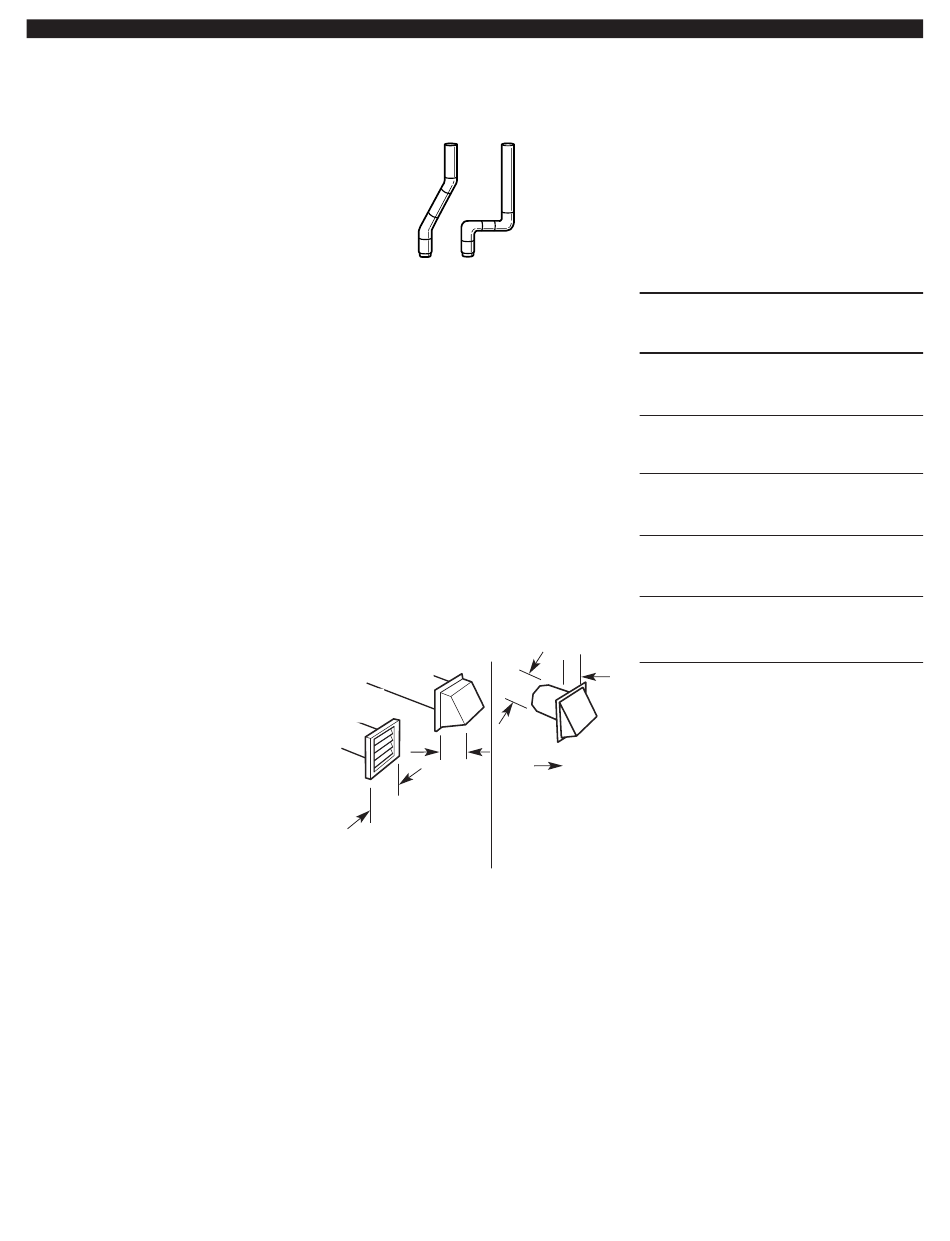

clapet
type boîte
10,2 cm
(4 po)
clapet à
persiennes
10,2 cm
(4 po)
10,2 cm
(4 po)
styles de clapet
recommandés
Consulter le tableau correspondant au type
de clapet de décharge utilisé pour
déterminer la longueur maximale de
conduit utilisable.
Si la longueur du circuit est supérieure à la
valeur spécifiée dans le tableau, on
observera :
• Une réduction de la longévité du
sèche-linge.
• Une réduction du rendement, avec temps
de séchage plus longs et une plus
grande consommation d'énergie.
3. Déterminer le nombre de coudes
nécessaires.
IMPORTANT : Ne pas installer un conduit
de longueur supérieure à la valeur
spécifiée dans le tableau.
Le tableau suivant vous aide à déterminer
la longueur maximale du conduit
d'évacuation selon le nombre de
changements de direction à 90° ou coudes
bon
dont vous aurez besoin et le type de
conduit métallique (rigide ou souple) et de
clapet que vous utiliserez.
Tableau de longueur du conduit
d'évacuation
Nombre de
changements
de direction à
90° ou coudes
0
1
2
3
4
REMARQUE : Les installations
d'évacuation du conduit par le
clapet
côté ou par le bas comportent un
incliné
changement de direction à 90° à l'intérieur
du sèche-linge. Pour établir la longueur
maximale du conduit, ajouter un
6,4 cm
(2-1/2 po)
changement de direction à 90° au tableau.
style de clapet
acceptable
Type de
Clapets de
Clapets
conduit
type boîte
inclinés
métallique
ou à
persiennes
métallique
20 m
17,7 m
rigide
métallique
11 m
8,5 m
souple
métallique
16,5 m
14,6 m
rigide
métallique
9,4 m
7 m
souple
métallique
13,4 m
11,6 m
rigide
métallique
8,2 m
5,8 m
souple
métallique
10,7 m
8,8 m
rigide
métallique
7,6 m
5,2 m
souple
métallique
8,2 m
6,4 m
rigide
métallique
7 m
4,6 m
souple
