5. Retournez la section centrale. Appliquez une
couche mince et uniforme de lubrifiant sur les
joints toriques des ensembles principal et central
(2 et 4). Attention de ne pas obstruer les trous
d'air. Placez l'ensemble central (4) à l'intérieur
de l'ensemble principal (2) et utilisez une douille
de taille appropriée pour pousser les ensembles
de manchon dans le corps.
6. Lubrifiez et installez une bague EPDM (36‡)
dans le siège du chapeau de manchon, au centre
du corps (1).
7. Appliquez du frein-filet de force moyenne sur
les filets du second chapeau de manchon
(3). Utilisez l'outil (45) pour installer le second
chapeau de manchon (3) dans le corps. Serrez
jusqu'à ce que le chapeau affleure la surface. Ne
serrez pas de manière excessive.
8. Si vous utilisez des membranes neuves, enlevez
le couvercle fileté de chaque membrane (25†).
9. Serrez l'axe de la pompe (5) sur une membrane,
à la main seulement. N'utilisez aucun outil sur
l'axe.
10. Lubrifiez l'axe puis placez-le dans le corps.
Appuyez sur la membrane tout en la tournant.
Ensuite, vissez l'autre membrane sur l'axe, à la
main seulement.
Remontage
Remontage de
Remontage
de la la la section
de
1. Insérez les deux écrous supérieurs du couvercle
de fluide (18), extrémité filetée en premier.
2. Vissez les boulons du collecteur (29) de quelques
tours dans les écrous (18), juste pour éviter qu'ils
tournent.
3. Répétez les étapes 1 et 2 pour l'autre couvercle
de fluide.
4. Installez les couvercles de fluide en orientant les
clapets supérieurs vers l'entrée d'air.
20
section fluide
section
fluide
fluide

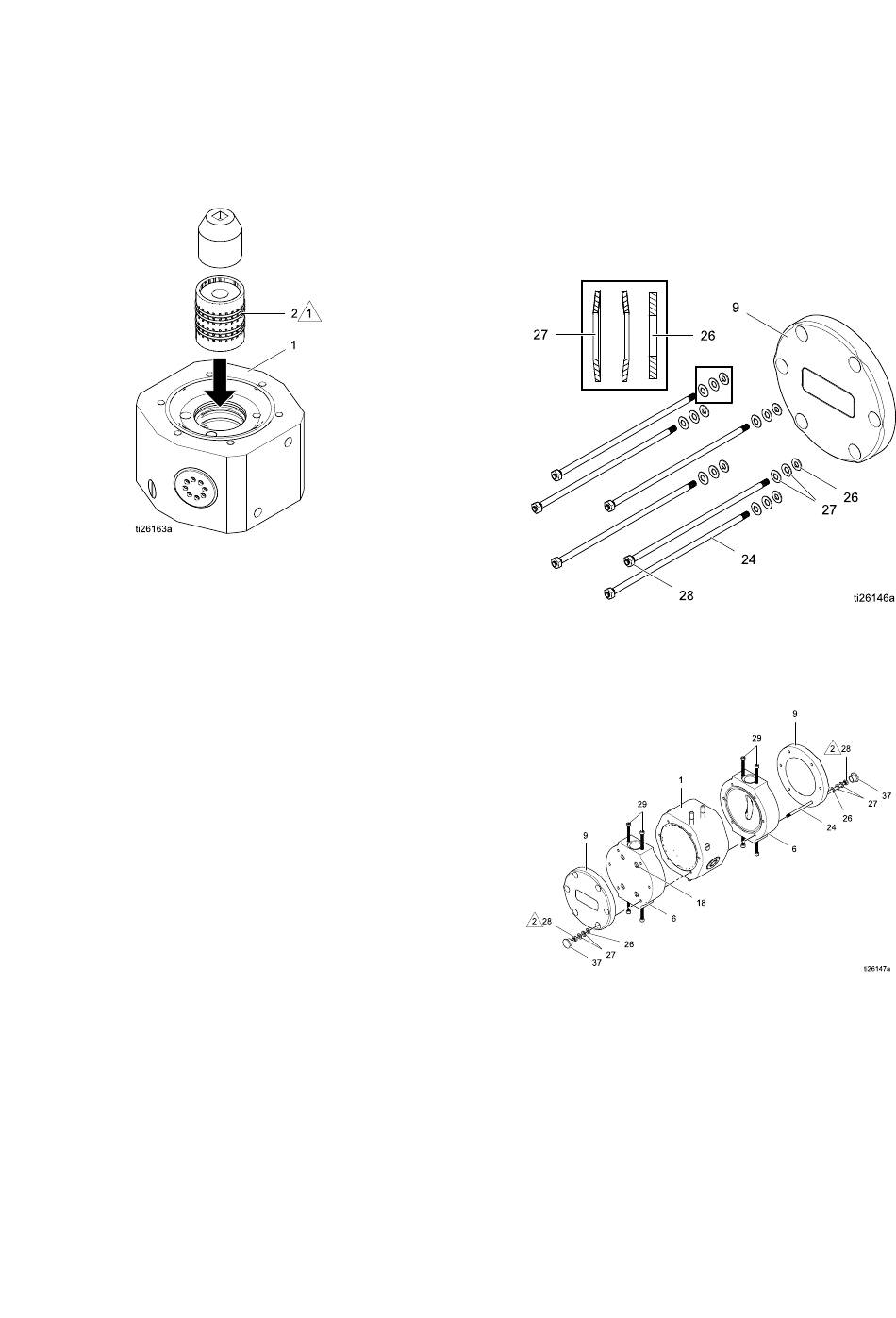

5. Placez deux rondelles belleville (27), partie
arrondie de la rondelle la plus proche de l'écrou
contre l'écrou et partie arrondie de l'autre
rondelle à l'écart de l'écrou, puis une rondelle
plate (26) sur chaque tirant d'assemblage (24).
Vissez le premier tirant d'assemblage (24) dans
une retenue du couvercle de fluide (9), puis le
second tirant d'assemblage (24) dans l'autre
retenue du couvercle de fluide (9). Cela est
nécessaire pour que les deux premiers tirants
d'assemblage se trouvent de part et d'autre et
maintiennent l'ensemble avant le serrage.
6. Vissez un couvercle de fluide (6), l'ensemble de
section centrale, l'autre couvercle de fluide (6)
sur les deux premiers tirants d'assemblage (24)
et entre les retenues des couvercles de fluide (9).
7. Placez l'ensemble dans une pince ou un étau.
Serrez de sorte que les deux premiers tirants
d'assemblage (24) soient exposés de part et
d'autre. Vissez les tirants d'assemblage restants
(24) sur l'ensemble.
8. Placez une rondelle plate (26), deux rondelles
belleville (27), partie arrondie de la rondelle
la plus proche de l'écrou contre l'écrou et
partie arrondie de l'autre rondelle à l'écart de
l'écrou, puis un écrou (28) sur chaque tirant
d'assemblage. Serrez les boutons à la main. Ne
serrez pas encore selon les spécifications de
serrage.
9. Montez les clapets inférieurs. Insérez la retenue
à bille d'entrée (20†), la bille (22†) et le siège
(21†), côté biseauté vers le bas (vers la bille).
