Proline Promag 50D

Coupure de l'alimentation

Compensation de potentiel

Endress+Hauser
• Pontage de min. 1 période
• Une EEPROM sauvegarde les données du système
• S-DAT : mémoire de données interchangeable avec valeurs nominales du capteur (diamètre nominal,
numéro de série, facteur d'étalonnage, point zéro etc)

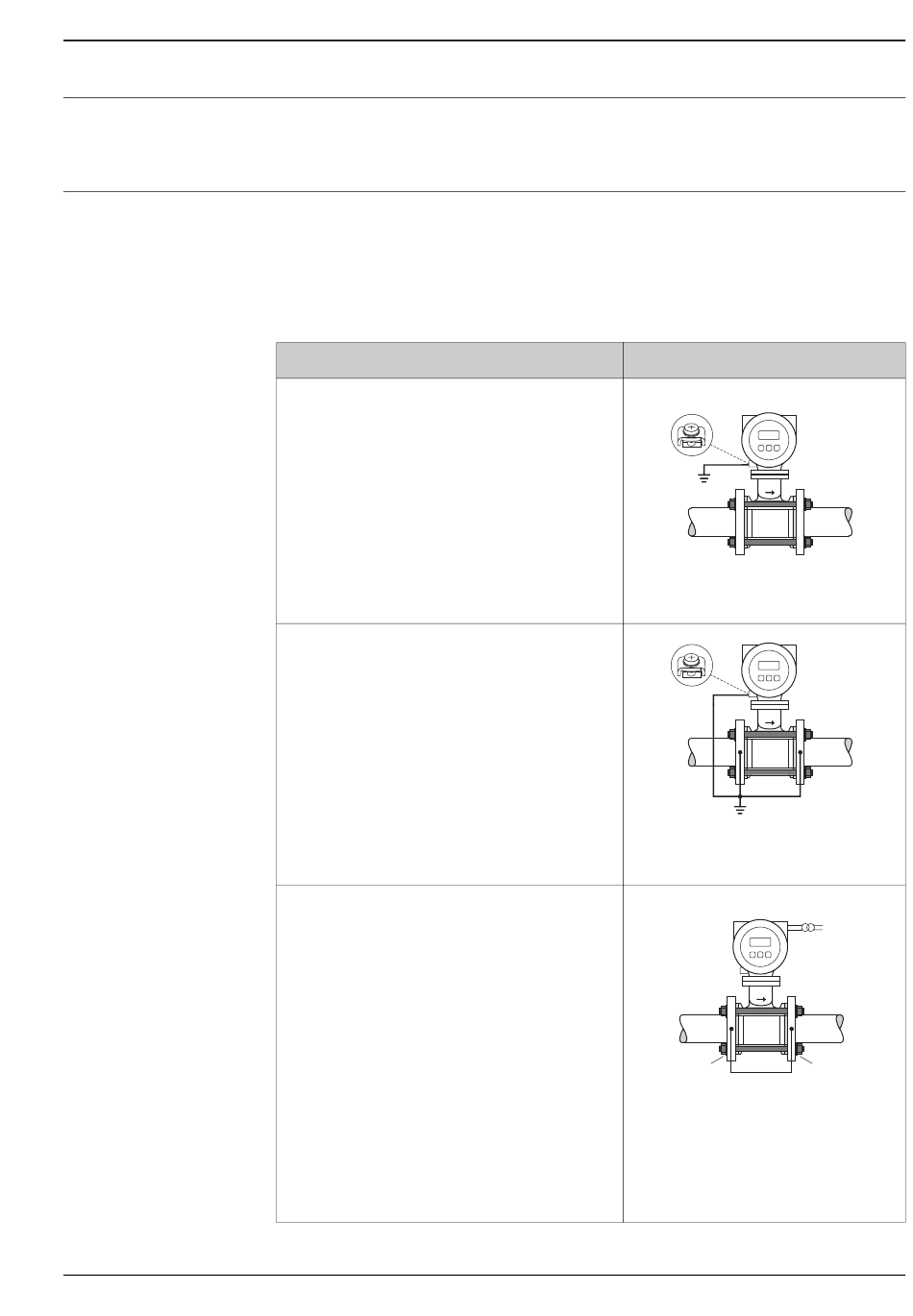

Une mesure correcte est seulement garantie lorsque le produit à mesurer et le capteur sont au même potentiel
électrique. Ceci est garanti par les deux disques de masse du capteur.
Pour la compensation de potentiel tenir également compte :
• des concepts de mise à la terre interne
• de conditions d'utilisation comme la matériau/la mise à la terre de la conduite, la protection cathodique etc
(voir tableau)
Conditions d'utilisation
Lors de l'utilisation de l'appareil de mesure dans :
• une conduite métallique mise à la terre
• une conduite en matière synthétique
• dans une conduite avec revêtement isolant
La compensation de potentiel est réalisée via la borne de terre du
transmetteur (cas standard).
!
Remarque !
Lors d'un montage en conduites métalliques il est recommandé
de relier la borne de terre du boîtier du transmetteur avec la con-
duite.
Lors de l'utilisation de l'appareil de mesure dans :
• une conduite métallique non mise à la terre
Ce type de raccordement est également effectué lorsque :
• une compensation de potentiel standard ne peut être réalisée
• des courants de compensation particulièrement élevés sont à
prévoir
La compensation de potentiel se fait via la borne de terre du
transmetteur et des deux brides de la conduite.
Le câble de terre (fil de cuivre, 6 mm²) est directement monté
avec les vis de bride sur le revêtement de bride conducteur.
Lors de l'utilisation de l'appareil de mesure dans :
• une conduite avec protection cathodique
L'appareil de mesure est implanté sans potentiel dans la con-
duite.
On relie les deux brides de la conduite avec un câble de terre (fil
de cuivre, 6 mm²). Le câble de terre est monté avec les vis de
brides directement sur le revêtement de bride conducteur.
Lors du montage, tenir compte de ce qui suit :
• Il faut respecter les directives en vigueur pour les installations
sans potentiel.
• Aucune liaison électriquement conductrice doit exister
entre la conduite et l'appareil de mesure.
• Le matériel de montage doit résister aux couples de serrage
des vis correspondants.
Compensation de potentiel
Via la borne de terre du transmetteur
6 mm² Cu
Via la borne de terre du transmetteur et les brides
de la conduite
1
2
6 mm² Cu
Compensation de potentiel et protection
cathodique
1 Transformateur séparateur énergie
auxiliaire
2 Electriquement isolé
a0010702
a0010703
2
a0010704
