Entrées de câble
Spécifications de câble version
séparée
"

Consommation

8
Câble d'alimentation et de signal (entrée/sortie) :
• Entrée de câble M20 x 1,5 (8...12 mm)
• Filetage pour entrées de câble ½" NPT, G ½"
Câble de liaison pour version séparée :
• Entrée de câble M20 x 1,5 (8...12 mm)
• Filetage pour entrées de câble ½" NPT, G ½"
Câble de bobine
(18 AWG) avec blindage cuivre tressé commun (∅ ∼ 7 mm)
2
• Câble PVC 2 x 0,75 mm
• Résistance de ligne : ≤37 Ω/km
• Capacité fi/fil, blindage mis à la terre : ≤120 pF/m
• Température de service permanente : –20...+80 °C
• Section de ligne : max. 2,5 mm
• Tension d'épreuve pour l'isolation de câble : ≥1433 V AC r.m.s. 50/60 Hz ou ≥2026 V DC
Câble de signal
(20 AWG) avec blindage cuivre tressé commun (∅ ∼ 7 mm)
2
• Câble PVC 3 x 0,38 mm
• Résistance de ligne : ≤ 50 Ω/km
• Capacité fil/blindage : ≤ 420 pF/m
• Température de service permanente : –20...+80 °C
• Section de ligne : max. 2,5 mm

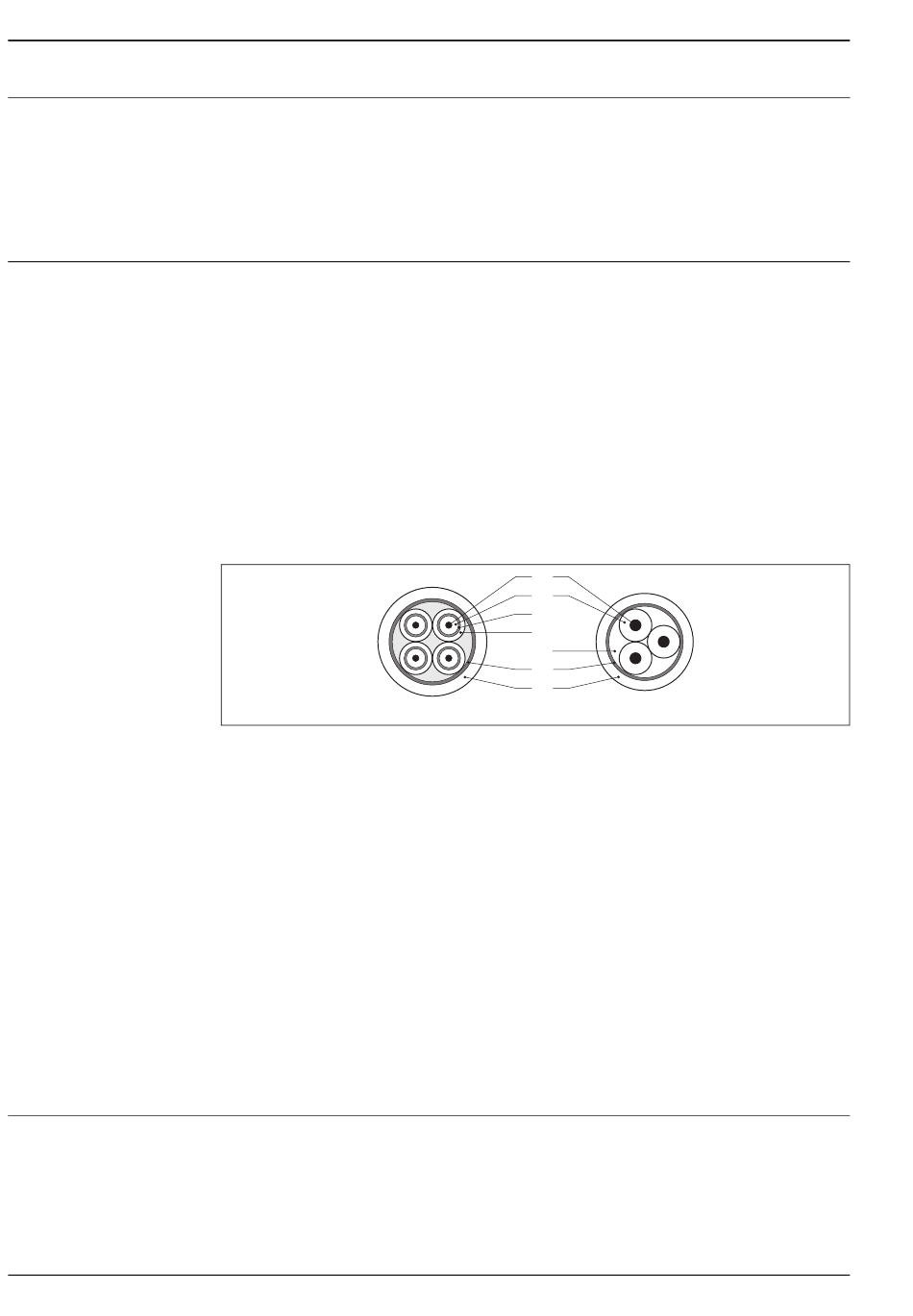

a Câble de signal
b Câble de bobine
1 Fil
2 Isolation de fil
3 Blindage de câble
4 Gaine de fil
5 Renfort de fil
6 Blindage de câble
7 Gaine extérieure
Utilisation en environnement fortement parasité
L'installation de mesure remplit les exigences de sécurité selon EN 61010 -1
et les exigences CEM selon CEI/EN 61326 et recommandation NAMUR NE 21.
Attention !
La mise à la terre se fait par le biais des bornes de terre prévues à cet effet à l'intérieur du boitier de raccorde-
ment.
Veiller à ce que les portions de blindage de câble dénudées et torsadées jusqu'à la borne de terre soient le plus
courtes possibles.
Consommation
• AC : <15 VA (y compris capteur)
• DC : <15 W (y compris capteur)
Courant de mise sous tension
• max 3 A (<5 ms) à 260 V AC
• max. 13,5 A (< 5 ms) à 24 V DC
2
(16 AWG)
2
(16 AWG)
1
2
3
4
5
6
7
a
Proline Promag 50D
b
Endress+Hauser
A0003194
