Montage
2.2 Montage du capteur

2.2.1 Set de montage

Le capteur est monté entre les brides de la conduite à l'aide d'un set de montage. Le centrage de
l'appareil se fait à l'aide des encoches sur le capteur.
!
Remarque!

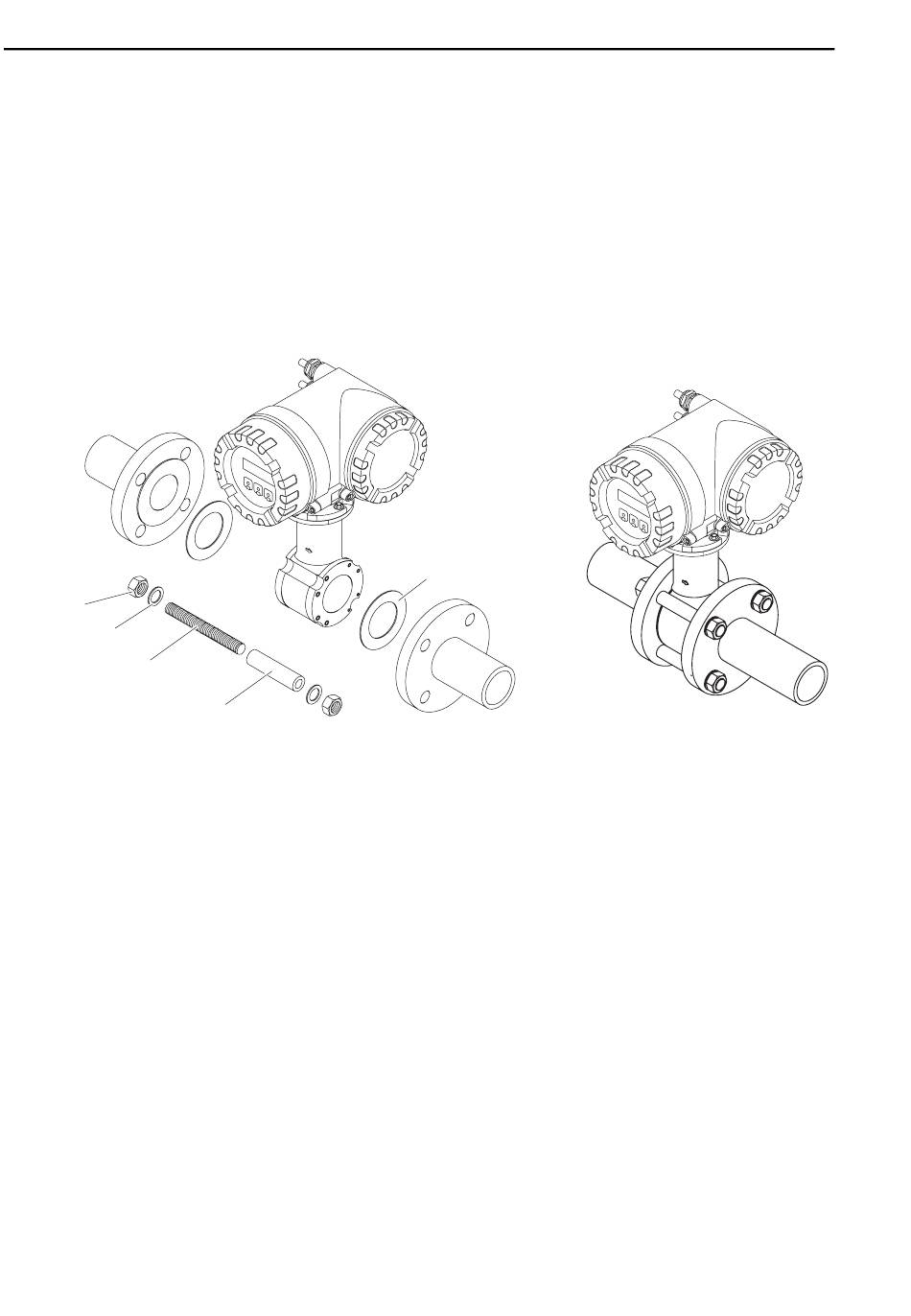

Un set de montage comprenant des écrous (1), des rondelles (2), des tiges filetées (3) et des joints
(5) peut être commandé séparement. Si le montage requiert des douilles de centrage (4), celles-ci
seront comprises dans la livraison.
1
2
3
Joints
Lors du montage du capteur, veiller à ce que les joints utilisés n'entrent pas dans la section de
conduite.
"
Attention!
Risque de court-circuit !
Ne pas utiliser de masse d'étanchéité conductrice comme le graphite ! Une couche conductrice
peut se former sur la paroi interne du tube de mesure et court-circuiter le signal de mesure.
!
Remarque!
Il convient d'utiliser des joints avec une dureté de 70° Shore.
10
4
5
Proline Promag 50D
a0010776
