Conservateur D'huile - ABB UC Guide Technique

157
49
128
1274 1197 532
37
45
79
383
366
475 626
202
258
75
213
408
BUL2

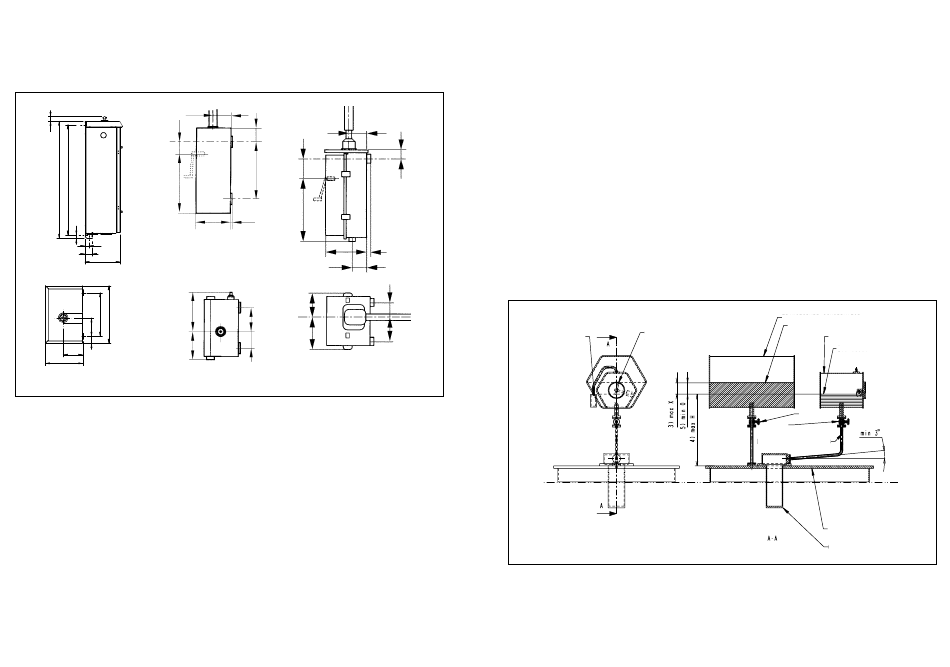

Fig. 49. Dimensions, mécanismes d'entraînement motorisés
40 Technical guide UC | 1ZSC000562-AAW fr
157
115
520
194
818
308 10
390 36
134
230
145
246
353
174 440
BUL BUE2

Conservateur d'huile

Le fabricant du transformateur doit fournir un conservateur
pour le changeur de prises. Considérer ce qui suit comme
des instructions de conception.
1. Le reniflard doit empêcher l'humidité de pénétrer dans
le changeur de prises et permettre la sortie des gaz
consécutifs aux arcs.
75
2. Le volume d'huile doit toujours se situer dans la plage
indiquée par l'indicateur de niveau d'huile, et ce à toutes
les températures.
3. X correspond à une hauteur indiquant une différence de
pression recommandée max. de 50 kPa entre la cuve du
changeur de prises et le réservoir du transformateur.
I) RENIFLARD
Fig. 50.
4. H correspond à une hauteur indiquant une différence
de pression recommandée max. de 150 kPa entre le
changeur de prises et l'atmosphère.
5. Le niveau d'huile du changeur de prises doit être égal
ou inférieur à celui du transformateur. La valeur peut être
temporairement négative lors du service.
6. Conservateur résistant au vide si le changeur de prises
doit être rempli d'huile sous vide avec le
conservateur monté.
Noter qu'il est recommandé de disposer de conservateurs
d'huile distincts pour le transformateur et le changeur
de prises. L'air et l'huile doivent être séparés. Pour les
transformateurs disposant d'un conservateur commun pour
le transformateur et le changeur de prises, un filtre doit
être monté dans le tuyau reliant le changeur de prises au
conservateur.
CONSERVATEUR DU TRANSFORMATEUR
NIVEAU D'HUILE
INDICATEUR DE NIVEAU D'HUILE
avec contact d'alarme
pour niveau faible.
VALVE
VALVE
diam. intér. approx. ∅ 20
1ZSC000562-AAW fr | Technical guide UC 41
2,6) CONSERVATEUR CHANGEUR
PRISES EN CHARGE
NIVEAU D'HUILE
CUVE DU TRANSFORMATEUR
BOÎTIER CHANGEUR
PRISES EN CHARGE
