Longueurs droites d'entrée et
de sortie
Longueur du câble de liaison
Température ambiante
Endress+Hauser
Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes, T, coudes etc.
Afin de respecter les spécifications de précision de mesure, il est recommandé de prévoir les longueurs droites
d'entrée et de sortie suivantes :
1
2
3

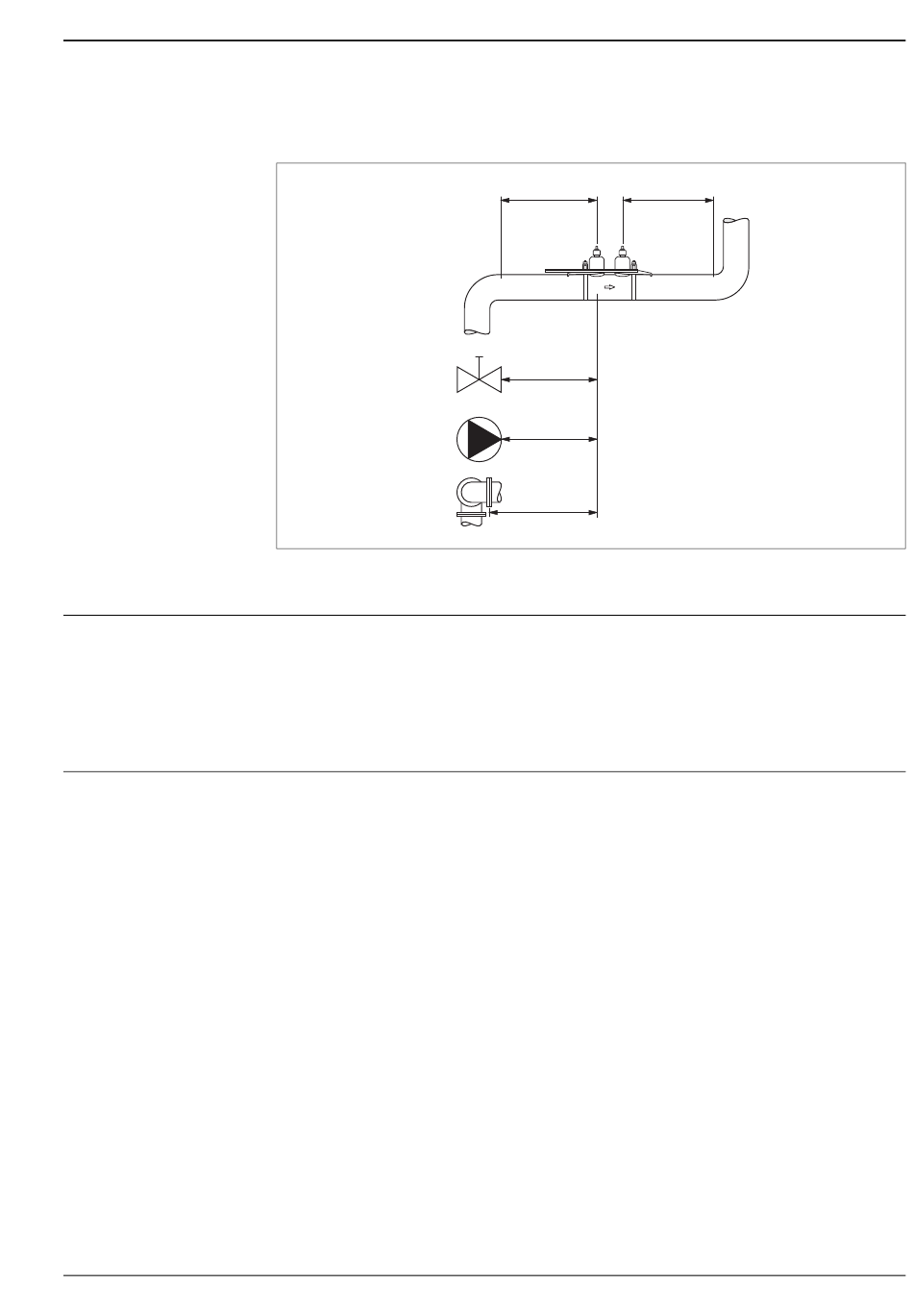

1 = vanne, 2 = pompe, 3 = deux coudes dans différentes directions
Les câbles blindés sont proposés dans les longueurs suivantes :
5 m, 10 m, 15 m et 30 m
Lors du montage, tenir compte du conseil suivant afin d'obtenir des résultats de mesure corrects :
Ne pas poser de câble à proximité de machines électriques ou commutateurs à thyristors.
Conditions environnantes
• Transmetteur Prosonic Flow 90/93 :
−20...+60 °C
• Capteurs de débit Prosonic Flow P :
–40...+80 °C / 0...+170 °C
• Capteurs de vitesse du son DDU 18 :
–40...+80 °C
• Capteur d'épaisseur de paroi DDU 19 :
0...+60 °C
• Câble de capteur PTFE –40...+170 °C; Câble de capteur PVC –20...+70 °C
• Dans le cas de conduites chauffées ou contenant des produits froids il est possible d'isoler entièrement les
conduites avec les capteurs montés.
• Monter le capteur en un endroit ombragé. Eviter, notamment dans les zones climatiques chaudes, un rayon-
nement solaire direct.
≥ 15 x DN
≥ 5 x DN
≥ 40 x DN
≥ 20 x DN
≥ 40 x DN
