Toro Workman GTX Instructions De Montage page 22

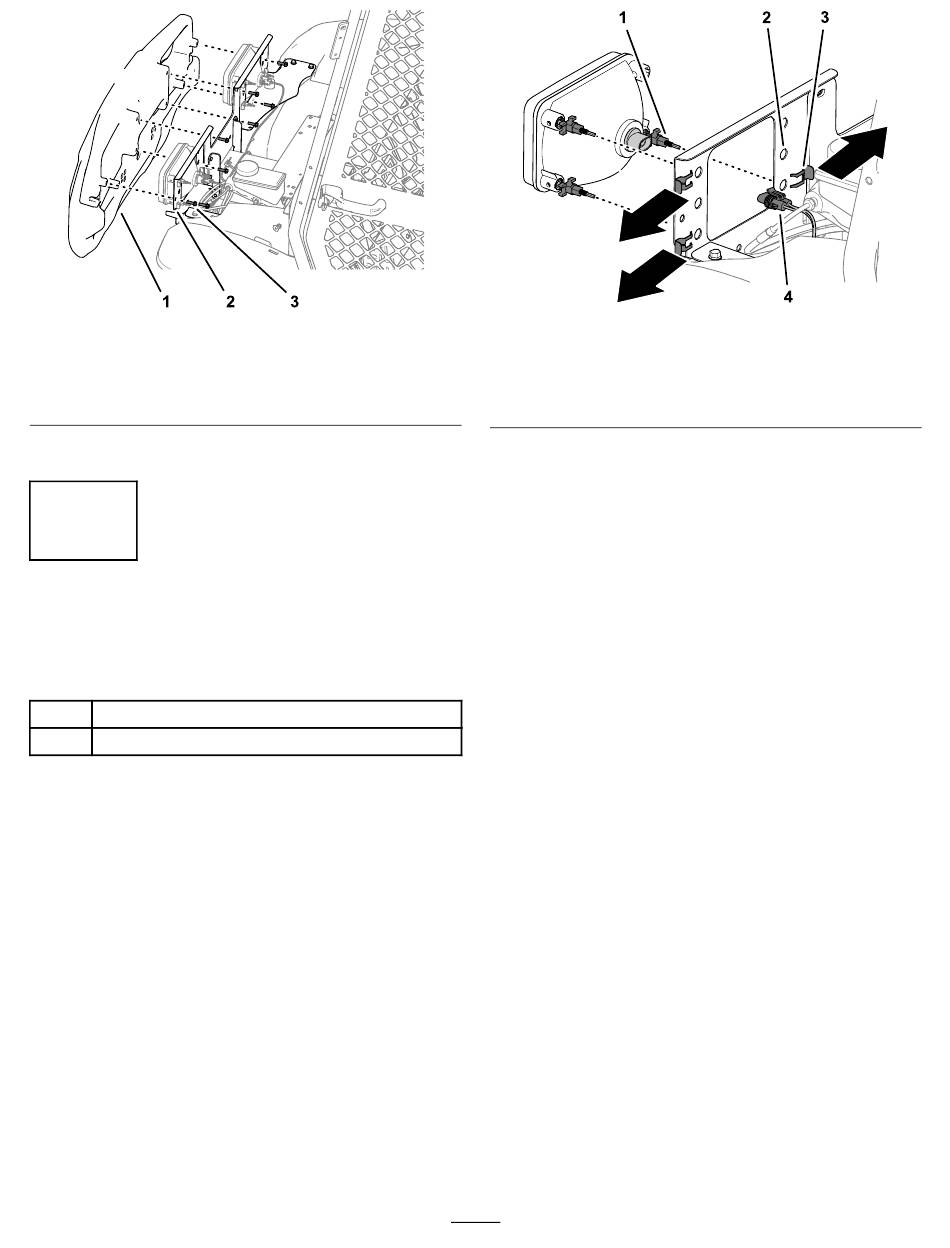

Figure 42
1. Butée
2. Support de pare-chocs et
des phares
2. Déposez le pare-chocs de la machine.
10
Montage des protège-
phares
Pièces nécessaires pour cette opération:
2 Protège-phare
4 Boulon à embase (5/16" x ⅝")
Montage des protège-phares
1. Débranchez le connecteur à 2 douilles sur le
faisceau de machine du connecteur à 2 broches
au dos du phare
Remarque:
Conservez les clips pour le
montage.
3. Boulon à embase
(Figure 43).
g237475
1. Écrou de réglage du phare 3. Clip
2. Support de phare
2. Retirez les 3 clips des 3 écrous de réglage
du phare et déposez le phare de son support
(Figure 43).
3. Vérifiez si les supports de montage des
protège-phares comportent des trous de fixation.
Si les supports de montage n'ont pas de trous
de fixation, utilisez les mesures indiquées à la
Figure 44
dans chacun des supports.
22
Figure 43
4. Connecteur à 2 douilles
(faisceau de la machine)
pour percer 2 trous de 11 mm (7/16")
g237538
