7. Avec 2 boulons de carrosserie (5/16" x 2¾") et
2 écrous (5/16"), fixez la grille arrière à l'arceau
de sécurité (Figure
8. Fixez légèrement les tubes transversaux aux
supports de montage arrière et aux goussets
d'angle arrière à l'aide de 4 boulons de
carrosserie (5/16" x 1¾") et 4 écrous à embase
(5/16"), comme montré à la
1. Boulon de carrosserie
(5/16" x 1¾")
2. Support de montage avant 6. Tube de liaison
3. Gousset d'angle
4. Écrou à embase (5/16")
9. Fixez légèrement les supports de montage
avant et les goussets d'angle avant aux tubes
transversaux et aux supports de pare-brise à
l'aide de 8 boulons de carrosserie (5/16" x 1¾")
et 8 écrous à embase (5/16"), comme montré à
la Figure 35.
10. Fixez légèrement la traverse avant aux supports
de montage avant et aux goussets d'angle à
l'aide de 4 boulons de carrosserie (5/16" x 1¾")
et 4 écrous à embase (5/16"), comme montré à
la Figure 36.
1. Boulon de carrosserie
(5/16" x 1¾")
2. Écrou à embase (5/16")
11. Utilisez les 2 boulons à embase hexagonale
(¼" x 1½") et les 2 écrous (¼") pour fixer le
support avant à la traverse avant
34).

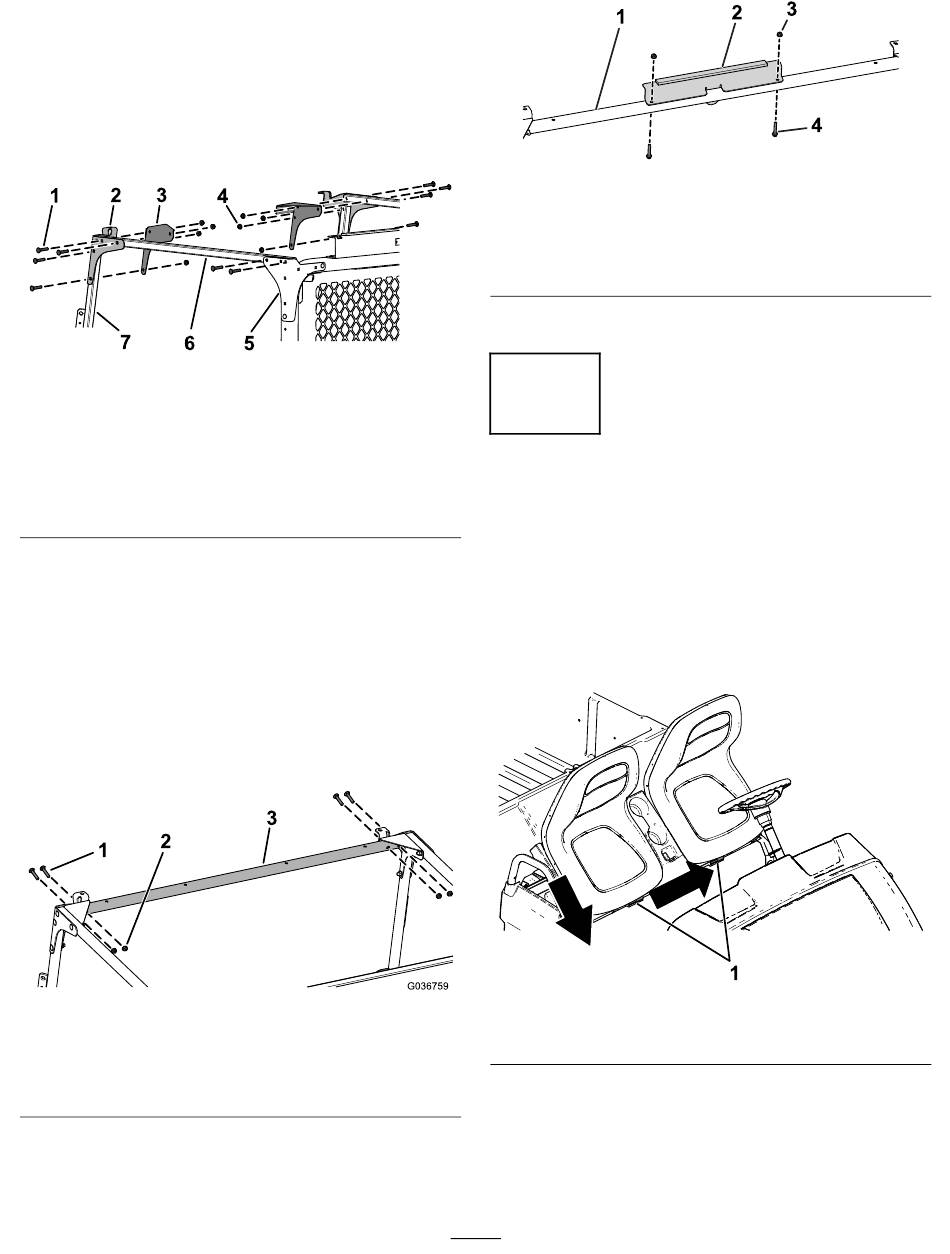

Figure 35.
Figure 35
5. Support de montage
arrière
transversale
7. Support de pare-brise
Figure 36
3. Tube de liaison
transversale avant
(Figure
1. Tube de liaison
transversale avant
2. Support avant
12. Serrez toutes les fixations qui en ont besoin.
g231407
7
Montage de l'ensemble
sièges
Aucune pièce requise
Procédure
Faites coulisser l'ensemble sièges sur les goupilles,
et abaissez-le
g036759
1. Goupilles
37).
18
Figure 37
3. Écrou (¼")
4. Boulon à embase
hexagonale (¼" x 1½")
(Figure 65).
Figure 38
g214868
g190186
