Montage
a)
b)
autre solution
>3... 5×DN
Purge
6

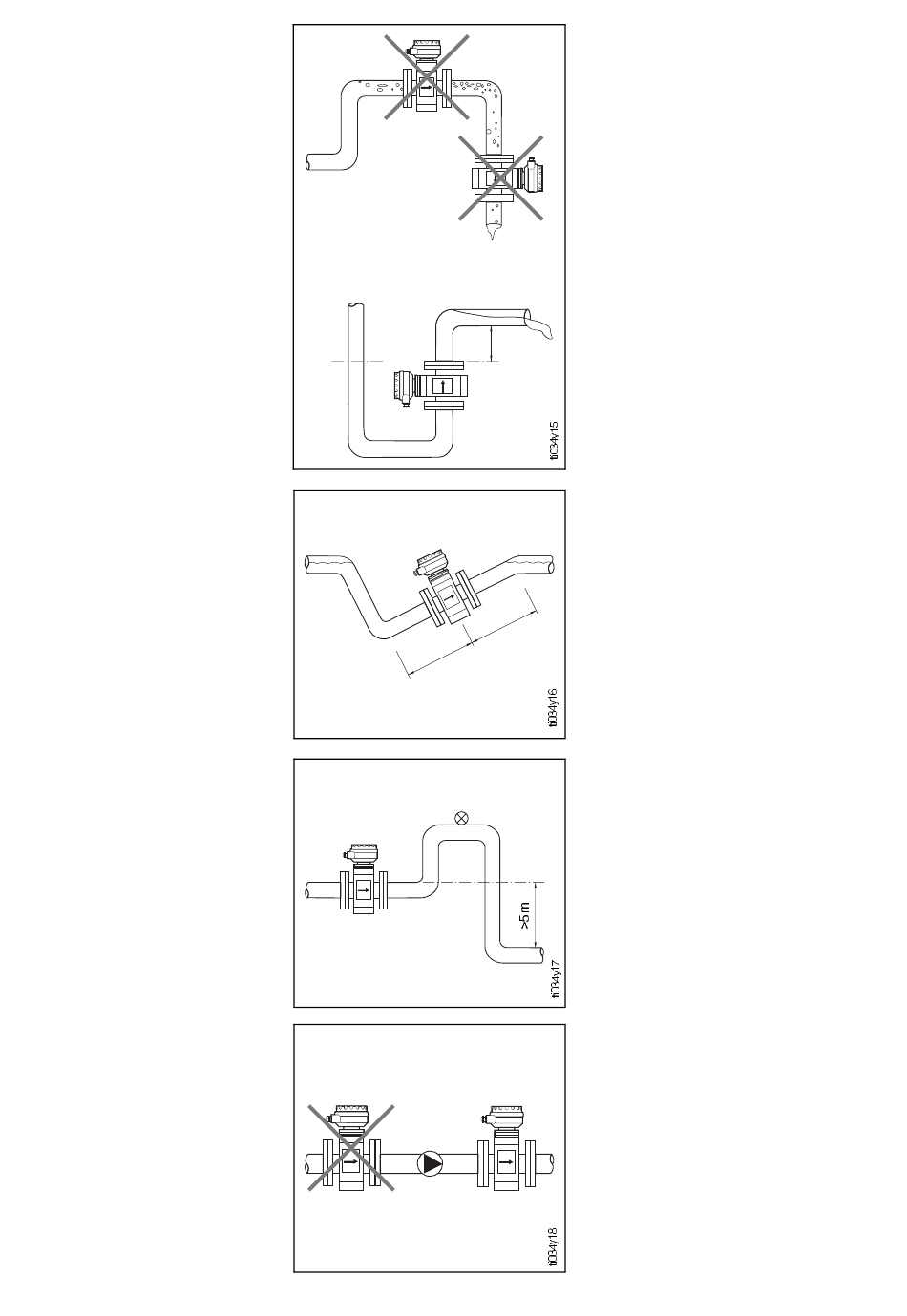

Implantation
Une mesure correcte n'est possible
qu'avec un tube entièrement plein. Il faut
donc éviter les implantations suivantes :
a) au point le plus élevé (accumulation
d'air).
b) sur une partie de tuyauterie descen-
dante (fluide à pression atmosphéri-
que); voir autre solution.
h >2×DN
Tube partiellement plein
En cas d'écoulement gravitaire, il est
possible de monter le capteur dans un
siphon. Ne pas installer à l'endroit le
plus bas en raison des risques de dépôt
de particules solides.
Remarque :
>2×DN
Tenir également compte des longueurs
droites d'entrée et de sortie.
Ecoulement gravitaire
L'exemple d'installation ci-contre permet
d'éviter des vides partiels, même en
cas de longueurs droites descendantes
> 5 m.
Installation en amont de pompes
Ne pas monter le capteur à l'aspiration
de la pompe en raison des risques de
vide partiel de la canalisation.
