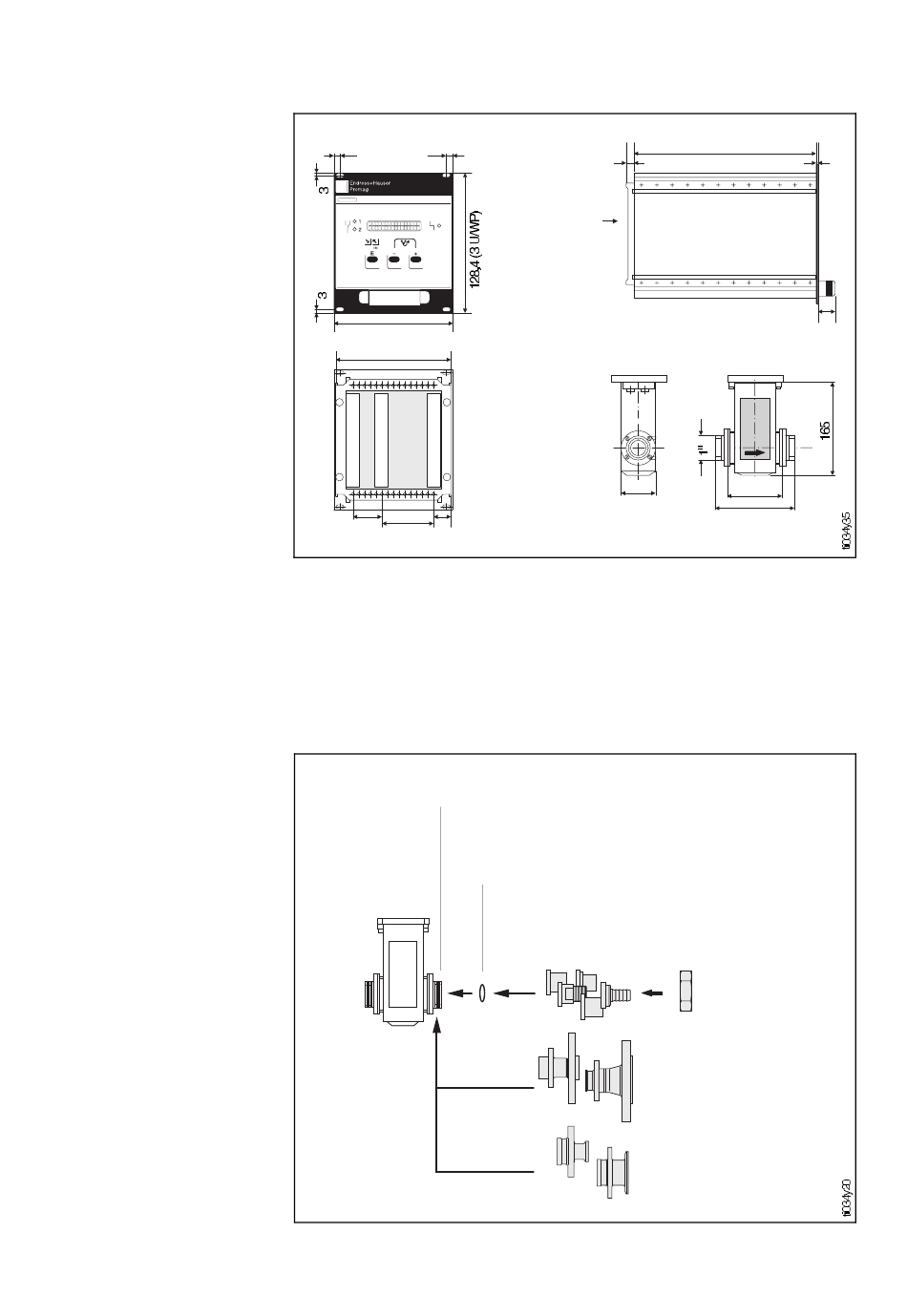

Dimensions
Promag 39 A
DN 2...25
Raccords process
Les dimensions et le poids des versions Ex peuvent être différents des valeurs indi-
quées ici. Consulter la documentation correspondante ou contacter E+H qui vous
conseillera.
7,45 7,45
106,7 (21 F/HP)
101,6 (20 F/HP)
Vue A
15,2 (3 F/HP)
25,4 (5 F/HP)
45,7 (9 F/HP)
Poids :
Transmetteur Promag 39 : 1 kg
Capteur Promag A : 2 kg
Concept de raccordement du capteur A
Manchon fileté 1 "(ISO 228) :
inutile pour le raccordement par bride
DN 2... 25
Joints toriques en Viton ou
Kalrez, ou joints plats en
silicone (version aseptique)
DN 2... 25
14
68,5
5
A
95
60
143
Raccords process
Raccords filetés, raccords taraudés,
manchons à coller en PVC, raccords pour
flexible, manchons à souder sont vissés à
l'aide d'un écrou-chapeau.
Les raccords à bride
(acier inox 1.4404 / 316 L,
PVDF) sont montés à la
place du manchon fileté
Les raccords Triclamp sont
directement montés (étrier
de montage compris)
2,5
16
