Ensemble De Vanne D'activateur, N° Rep; Eclaté; Ensemble De Vanne D'air D'atomisation, N° Rep - Graco OPTIMISER 2K Manuel D'instructions

Ensemble de vanne d'activateur,
n° rep. 49
Comprend les pièces 49a à 49m
1
Lubrifier légèrement
2
Lubrifier le filetage légèrement
3
Serrer au couple de 2,8 à 4 N.m
4
Vérifier que l'ergot du déflecteur est correctement inséré
dans l'orifice du pistolet prévu à cet effet avant de visser
la buse
26 308–341 F

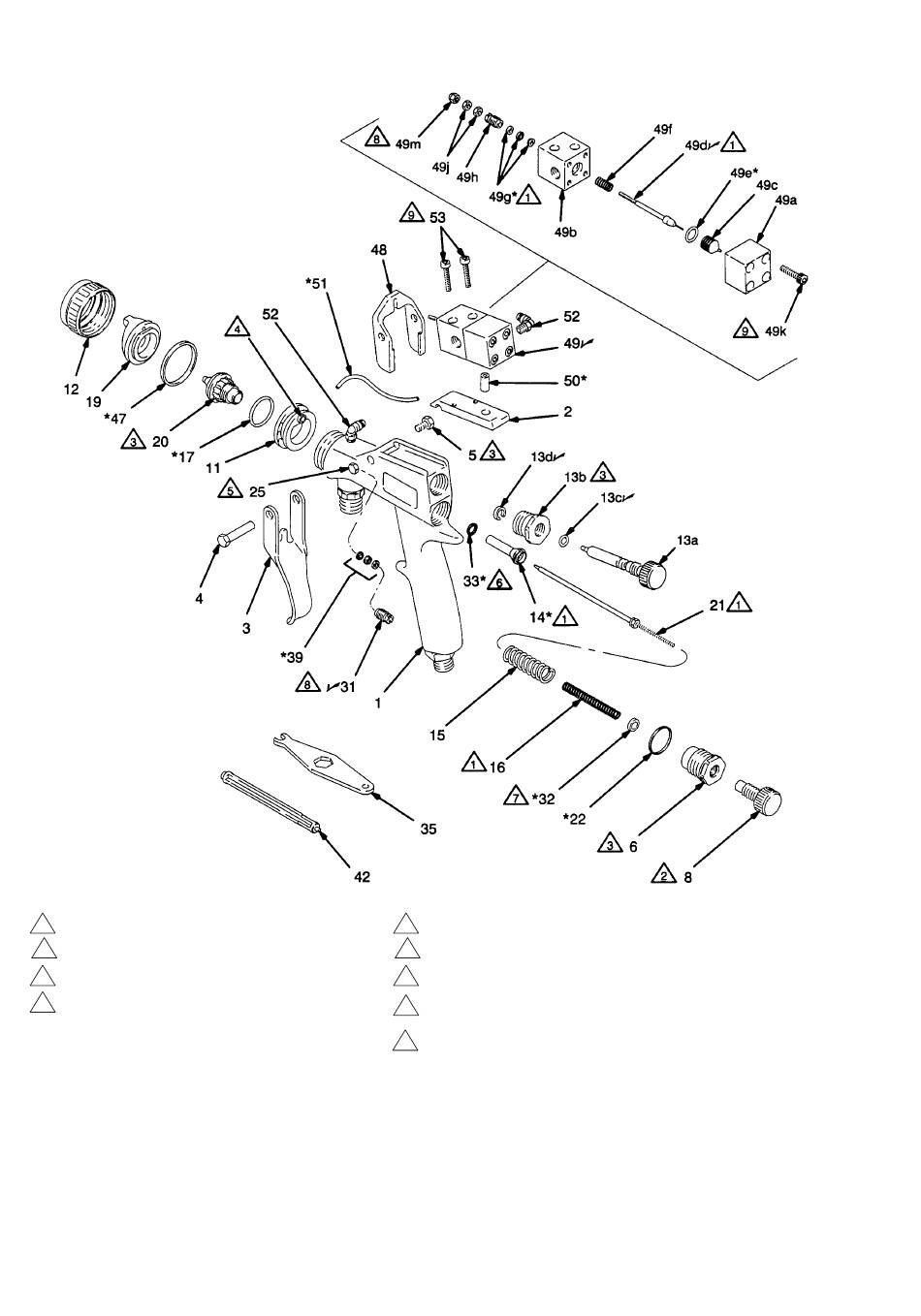

Eclaté
5
Serrer au couple de 1,1 à 1,7 N.m
6
Lèvres du joint en U orientées vers la soupape d'air (14)
7 Lèvres du joint en U orientées vers le ressort (16)
8
Serrer l'écrou de presse–étoupe de manière à obtenir uneparfaite
étanchéité
9
Serrer au couple de 140 à 210 N.mm
Ensemble de vanne d'air
d'atomisation, n° rep. 13
Comprend les pièces 13a à 13d
