LEGRAND WIREMOLD RFB Serie Notice D'installation page 13

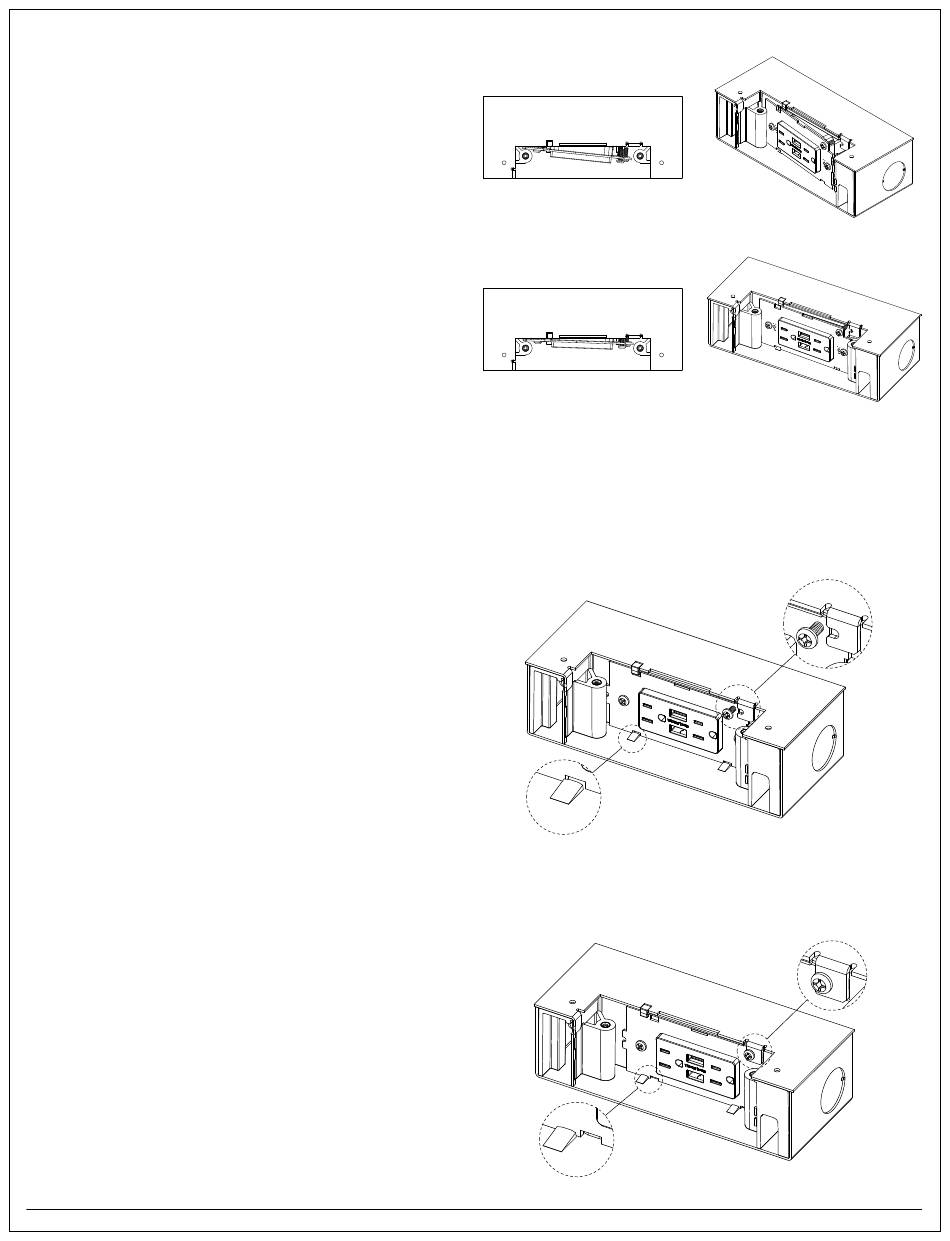

3b
Slide device plate left and rotate the right side
towards the wiring compartment.
Faites glisser la plaque du dispositif vers la gauche
et faites tourner le côté droit vers le compartiment de
câblage.
Deslice la placa de dispositivos hacia la izquierda
y gire el lado derecho hacia el compartimento de
cableado.
3c
Reposition device plate to the right with the ends
behind the support pillars.
Repositionnez la plaque du dispositif à droite avec
les extrémités derrière les piliers de soutien.
Coloque la placa de dispositivos en la derecha
dejando los extremos detrás de los pilares de
soporte.
4
Attach device plate
Fixez la plaque du dispositif.
Fije la placa de dispositivos
4a
Align notches on the device plate with floorbox
retention features. Press the device plate against the
compartment opening until front of device plate is
positioned behind retention features.
Alignez les encoches sur la plaque du dispositif
avec les fixations de retenue du boitier de plancher.
Appuyez la plaque du dispositif contre l'ouverture
du compartiment jusqu'à ce que l'avant de la plaque
du dispositif soit positionné derrière les fixations de
retenue.
Alinee las muescas de la placa de dispositivos
con los elementos de retención de la caja de piso.
Presione la placa de dispositivos contra la abertura
del compartimiento hasta que el frente de la placa
de dispositivos quede detrás de los elementos de
retención.
4b
Slide device plate right and tighten screw to secure
in place.
Faites glisser la plaque du dispositif vers la droite et
serrez la vis pour la fixer en place.
Deslice la placa de dispositivos hacia la derecha y
apriete el tornillo para asegurar en su lugar.
13
