Questions? Call us at 1.800.432.2737 or visit GEAppliances.com.
In Canada, call 1.800.561.3344 or visit GEAppliances.ca.
BEFORE YOU BEGIN
Read these instructions completely and carefully.
IMPORTANT
•
for local inspector's use.
IMPORTANT
•
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions for
future reference.
• Product failure due to improper installation is not
covered under the Warranty.
WARNING
This appliance must be properly
grounded.
ATTENTION INSTALLER
•
— ALL COOKTOPS MUST BE HARD WIRED
(DIRECT WIRED) INTO AN APPROVED
JUNCTION BOX. A "PLUG AND RECEPTACLE" IS
NOT PERMITTED ON THESE PRODUCTS.
• Proper installation is the responsibility of the
installer and product failure due to improper
installation is NOT covered under warranty.
• Consider recycling options for your appliance
packaging material.

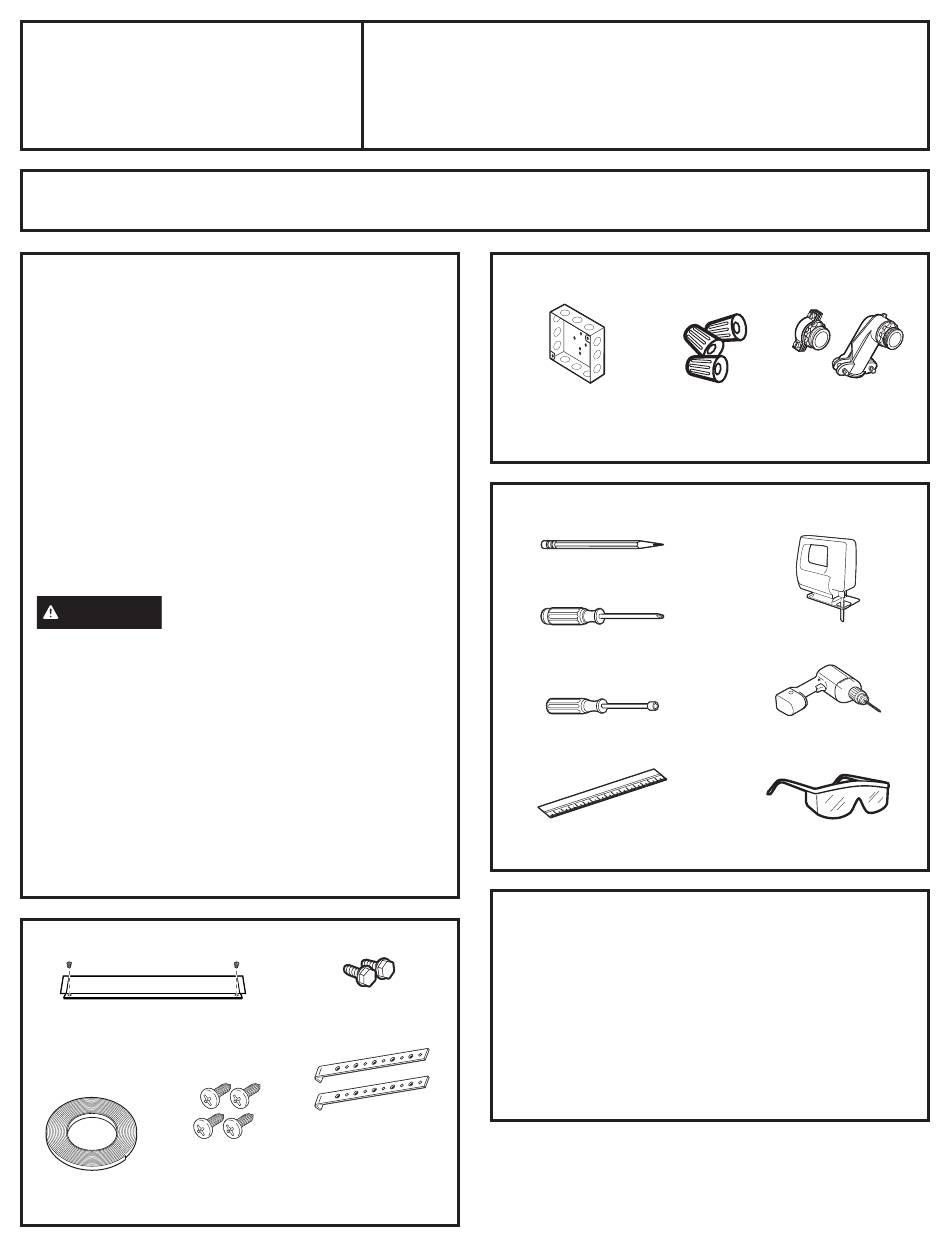

PARTS INCLUDED
Baffle
(For all installations
except over an oven)
4 Phillips Screws
WB01X1137
Foam Tape
WB06K5042
30 and 36"
Electric Cooktop - Induction
— Save these instructions
— Observe all governing
2 Hex-Head Screws
2 Hold Down
Brackets
or order alternate
installation kit
WB01X24570
MATERIALS YOU WILL NEED
Junction Box
Large Size
(Sized for conduit per
Wire Nuts
local electrical codes.)
TOOLS YOU MAY NEED
Pencil
Phillips Head
Screwdriver
1/4" Nut Driver
Ruler or Straightedge
CUTTING THE COUNTERTOP
If you are installing the cooktop in a solid surface
material such as granite, quartz or any other natural
or synthetic solid surface, we recommend that the
cutout be prepared by a professional cabinet or
countertop installer.
Cooktop cutouts in wood or wood-laminate
countertops may be able to be prepared using a
saber saw and electric drill.
90º or Straight
Squeeze Connector
for 1" Conduit
Saber Saw
1/8" Drill Bit & Electric or
Hand Drill
Safety Glasses
31-2001162 Rev. 1 10-22 GEA
Publicité
Table des Matières
Manuels Connexes pour Monogram ZHU30RSTSS
Sommaire des Matières pour Monogram ZHU30RSTSS
- Page 1 Installation 30 and 36” Instructions Electric Cooktop - Induction Questions? Call us at 1.800.432.2737 or visit GEAppliances.com. In Canada, call 1.800.561.3344 or visit GEAppliances.ca. BEFORE YOU BEGIN MATERIALS YOU WILL NEED Read these instructions completely and carefully. IMPORTANT • — Save these instructions for local inspector’s use.
-
Page 2: Important Safety Instructions
Installation Instructions IMPORTANT SAFETY INSTRUCTIONS FOR YOUR SAFETY • For Personal Safety, remove house fuse or open • Make sure the cabinets and wall coverings around the circuit breaker before beginning installation. Failure to cooktop can withstand the temperatures (up to 200°F) do so could result in serious injury or death. -
Page 3: Pre-Installation Checklist
For vertical dimension of cooktop, see cooktop. Approximate Cooktop Dimensions section. Your home must provide the adequate electrical Monogram Flush Mount Kit service needed to safely and properly use your • If you intend to mount your cooktop flush cooktop. (Refer to section on electrical to the counter, please order kit number requirements.) -
Page 4: Preparing The Opening
Installation Instructions PREPARING THE OPENING APPROXIMATE COOKTOP The following MINIMUM clearance dimensions must be maintained. DIMENSIONS 2" MIN. Clearance 13" MAX. from cutout to Depth of nearest vertical unprotected wall or cabinet on overhead Cooktop right side of the cabinets unit below the 15”... -
Page 5: Installing The Cooktop
Installation Instructions PREPARING THE OPENING (Cont) VERTICAL CLEARANCES FOR AMERICANS WITH DISABILITIES ACT (ADA) Allow 3” minimum vertical clearance for air space from the cooktop bottom (or 5-7/8” minimum depth from the FORWARD APPROACH countertop) to any combustible surfaces, such as the INSTALLATION ONLY top of a cabinet drawer. - Page 6 Installation Instructions INSTALLING THE COOKTOP (Cont) ATTACH FOAM TAPE INSERT COOKTOP INTO CUTOUT Apply the foam tape around the outer edge of the Insert the cooktop centered into the cutout opening. glass. Do not overlap the foam tape. Make sure the front edge of the countertop is parallel to the cooktop.
-
Page 7: Electrical Connections
Installation Instructions ELECTRICAL CONNECTIONS NEW CONSTRUCTION AND BRANCH When making the wire connections, use the entire CIRCUIT CONNECTION length of conduit provided. The conduit must not be shortened. • When installing in new construction, or With the cooktop in place, open the front of the •... -
Page 8: Operation Checklist
Installation Instructions CHECKLISTS PRE-TEST CHECKLIST OPERATION CHECKLIST Remove all protective film, if present, and any Remove all items from the top of the cooktop stickers. surface. Check to be sure that all wiring is secure and Turn on the power to the cooktop. (Refer to your not pinched or in contact with moving parts. - Page 9 Instructions Table de cuisson électrique de 30 et 36 pouces – Induction d’installation Exclut les modèles à aspiration descendante Des questions? Appelez-nous au 1.800.432.2737 ou visitez le site GEAppliances.com. Au Canada, composez le 1.800.561.3344 ou visitez ElectromenagersGE.ca AVANT DE COMMENCER MATÉRIEL DONT VOUS AUREZ BESOIN Lisez attentivement et entièrement ces instructions.
-
Page 10: Consignes De Sécurité Importantes
Instructions d’installation CONSIGNES DE SÉCURITÉ IMPORTANTES POUR VOTRE SÉCURITÉ • Pour la sécurité des personnes, retirez le fusible de la • Assurez-vous que les armoires et les revêtements muraux maison ou ouvrez le disjoncteur avant de commencer autour de la table de cuisson peuvent supporter les l’installation. -
Page 11: Liste De Vérification Avant L'installation
Instructions d’installation LISTE DE VÉRIFICATION AVANT L’INSTALLATION AVERTISSEMENT Installation d’une table de cuisson en L’alimentation électrique de combinaison avec un autre produit. la ligne d’alimentation de la table de cuisson doit être coupée pendant les branchements. Le non-respect de Les deux produits doivent être installés conformément cette consigne peut entraîner des blessures graves ou à... -
Page 12: Préparation De L'ouverture
Instructions d’installation PRÉPARATION DE L’OUVERTURE DIMENSIONS APPROXIMATIVES Les dimensions de dégagement minimal suivantes doivent être maintenues. DE LA TABLE DE CUISSON 2” MIN. Dégagement entre 13” max : Profondeur la découpe et le mur ou l’armoire verticale les plus des armoires au-dessus non proche sur le côté... -
Page 13: Préparation De L'ouverture (Suite)
Instructions d’installation PRÉPARATION DE L’OUVERTURE (suite) DÉGAGEMENT VERTICAL INSTALLATION RAPPROCHÉE POUR LES PERSONNES Laissez un dégagement vertical d’au moins 3 po entre le bas HANDICAPÉES AUX ÉTATS-UNIS de la table de cuisson (ou une 5-7/8" 3" (AMERICANS WITH DISABILITIES profondeur minimale de 5 7/8 po à... -
Page 14: Fixation Du Ruban Mousse
Instructions d’installation INSTALLATION DE LA TABLE DE CUISSON FIXATION DU RUBAN MOUSSE INSÉREZ LA TABLE DE CUISSON DANS LA DÉCOUPE Appliquez le ruban mousse autour du bord extérieur de la vitre. Ne chevauchez pas le ruban mousse. Insérez la table de cuisson en la centrant dans la découpe. Assurez-vous que la table de cuisson est parallèle au bord Bas de la table de cuisson avant du comptoir. -
Page 15: Connexions Électriques
Instructions d’installation CONNEXIONS ÉLECTRIQUES NOUVELLE CONSTRUCTION ET Lorsque vous effectuez les connexions des fils, utilisez CONNEXION DU CIRCUIT DE toute la longueur du conduit fourni. Le conduit ne doit pas être raccourci. DÉRIVATION Une fois la table de cuisson en place, ouvrez l’avant de •... -
Page 16: Listes De Vérification
Instructions d’installation LISTES DE VÉRIFICATION LISTE DE VÉRIFICATION AVANT LE TEST Retirez tout la pellicule de protection, le cas échéant, ainsi que tous les autocollants. Vérifiez que tout le câblage est bien fixé et qu’il n’est pas pincé ou en contact avec des pièces mobiles. Vérifiez le niveau de l’appareil.
