11 Annexe
Couple de serrage requis des vis de la
bride
Couple de serrage recommandé pour
resserrer les vis de la bride
Couple de serrage max. pour presse-étoupes NPT et conduits
Ʋ Boîtier en matière plastique
Ʋ Boîtier en aluminium/acier inox
Grandeur d'entrée
Grandeur de mesure
Fig. 29: Données relatives à la grandeur d'entrée
1
Niveau de référence
2
Grandeur de mesure, plage de mesure maxi.
3
Longueur de l'antenne
4
Plage de mesure utile
Plage de mesure maxi.
Plage de mesure recommandée
Grandeur de sortie
Sortie
Ʋ Signal
Ʋ Couche physique
Atténuation (63 % de la grandeur d'en-
trée)
Channel Numbers
Ʋ Channel 1
Ʋ Channel 8
58
60 Nm (44.25 lbf ft)
60 ... 100 Nm (44.25 ... 73.76 lbf ft)
10 Nm (7.376 lbf ft)
50 Nm (36.88 lbf ft)

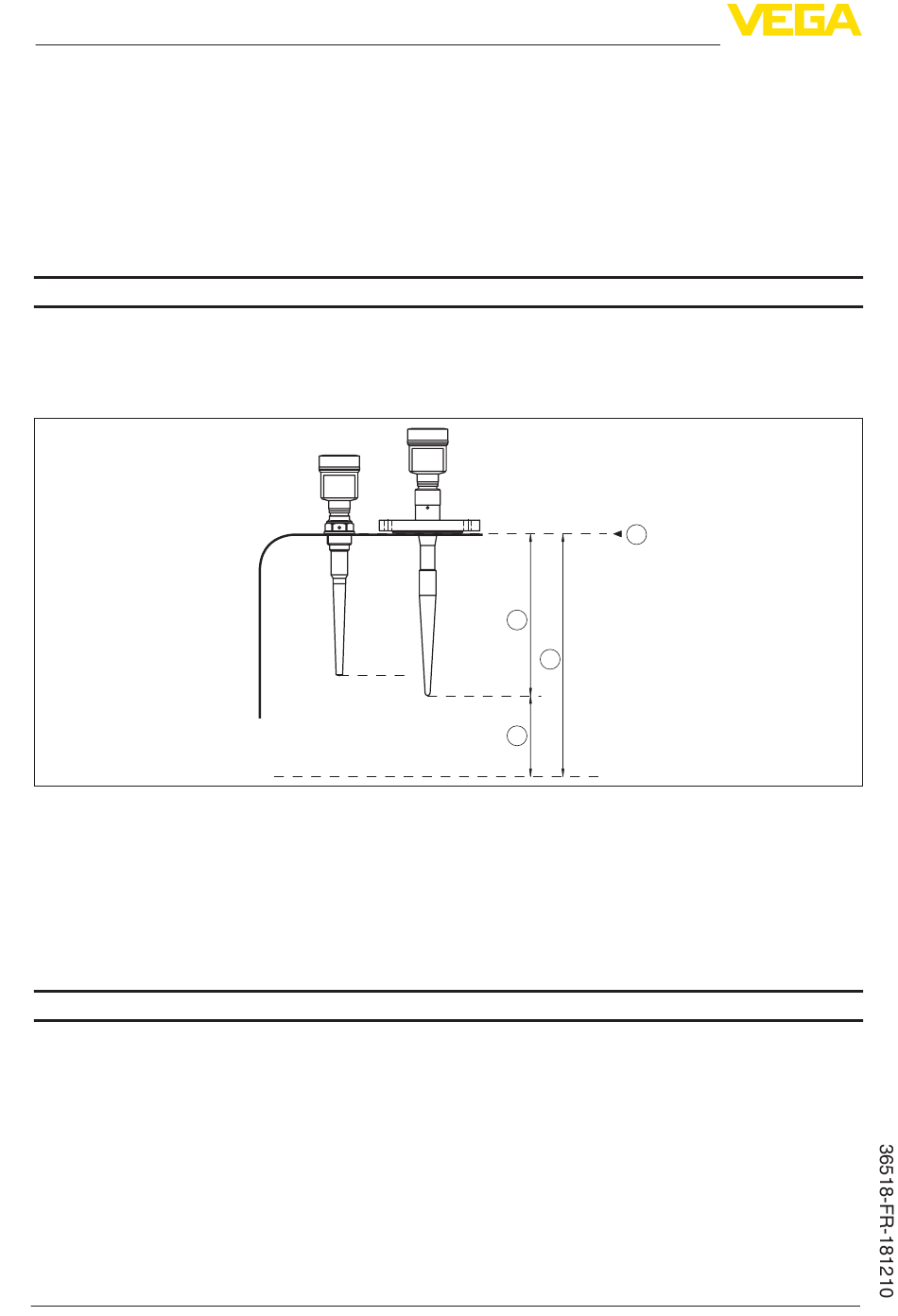

La grandeur de mesure est la distance entre l'extrémité
d'antenne du capteur et la surface du produit. Le niveau
de référence pour la mesure est la face de joint du file-
tage ou la partie inférieure de la bride.
3
2
4
35 m (114.83 ft)
jusqu'à 10 m (32.81 ft)
Signal de sortie numérique, protocole Fieldbus Founda-
tion
selon IEC 61158-2
0 ... 999 s, réglable
Valeur process
Température de l'électronique
1
VEGAPULS 65 • Foundation Fieldbus
