4 Montage
Polarisation
Position de montage
14
Les impulsions radar émises par le capteur radar sont des ondes
électromagnétiques. La polarisation correspond à l'orientation de la
partie électrique. En faisant pivoter l'appareil dans la bride de fixation
ou le raccord à visser, vous pouvez utiliser la polarisation pour atté-
nuer les répercussions d'échos parasites.
La position de la polarisation est signalée par un marquage sur le
raccord process de l'appareil.

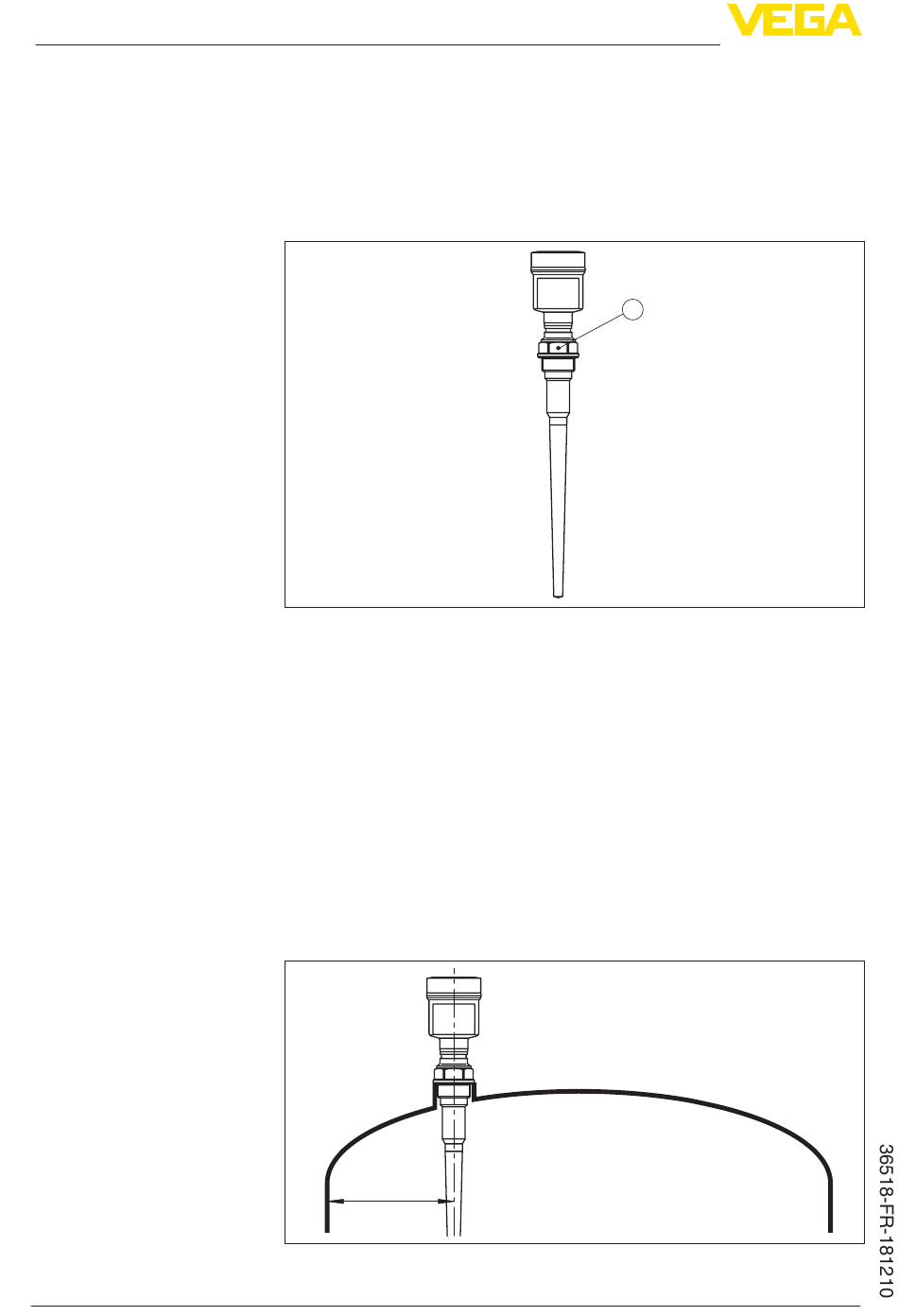

Fig. 3: Position de la polarisation
1 Perçage de marquage
Installez le VEGAPULS 65 à une distance d'au moins 500 mm
(19.69 in) de la paroi de la cuve. Si le capteur est installé au centre
d'une cuve torosphérique ou à toit bombé, il pourra se créer des
échos multiples. Ceux-ci peuvent être éliminés par un réglage adé-
quat (voir au chapitre "Mise en service").
Si vous ne pouvez pas respecter cet écart, il vous faudra procéder à
un masquage des signaux parasites lors de la mise en service. Ceci
est valable en particulier en cas de risque de colmatages sur les
parois de la cuve. Dans ce cas, il est recommandé de recommencer
le masquage des échos parasites lorsque les colmatages se seront
formés sur la paroi.
> 500 mm
(19.69")
Fig. 4: Montage du capteur radar dans une cuve à toit bombé
1
