Connection au process
VEGAPULS 65 • Foundation Fieldbus
4.2

Consignes de montage

Le disque en PTFE de l'encapsulage de l'antenne est en même
temps un joint de process.
Les brides plaquées PTFE sont soumises à une perte de précon-
trainte dans la durée en cas de grands changements de température.
Il est nécessaire d'utiliser des rondelles ressorts en supplément pour
la compensation des vis de bride.
Nous recommandons en plus des rondelles de fixation élastiques ou
des anneaux à bord d'arrêt :
Taille de vis Taille de ron-
delle ressort
M16, / " Anneau à bord
5
8
d'arrêt
Large VS KD
M20, / " Anneau à bord
3
4
d'arrêt
Large VS KD
M24, / " Disque de blo-
7
8
cage
Schnorr VS, S
Remarque:
Des éléments de protection sont livrés avec les versions pour tempé-
ratures process entre -196 et +200 °C (-321 et +392 °F).
Pour une étanchéification efficace, les conditions suivantes doivent
être remplies :
1. Nombre des vis de la bride doit correspondre au nombre des
perçages de la bride
2. Mise en œuvre de rondelles ressorts comme décrites aupravant

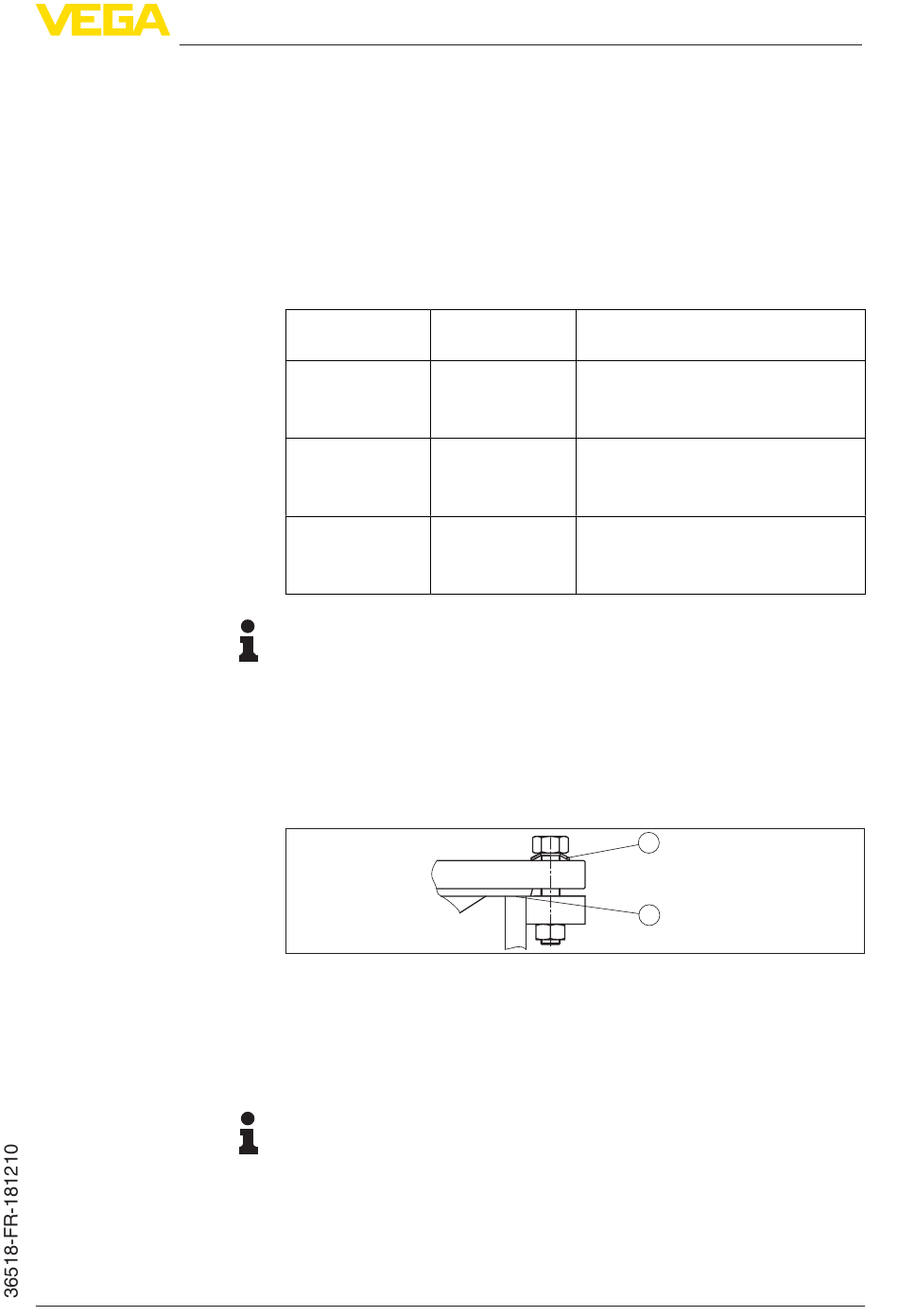

Fig. 2: Utilisation des rondelles ressorts
1 Ressort rondelle
2 Face de joint
3. Serrer les vis avec le couple de serrage nécessaire (voir chapitre
"Caractéristiques techniques")
Remarque:
Il est recommandé de resserrer les vis régulièrement en fonction de la
pression et de la température process. Couple de serrage recomman-
dé, se reporter au chapitre "Caractéristiques technique", "Couples de
serrage".
N° d'article
2.32880
2.32881
2.32882
