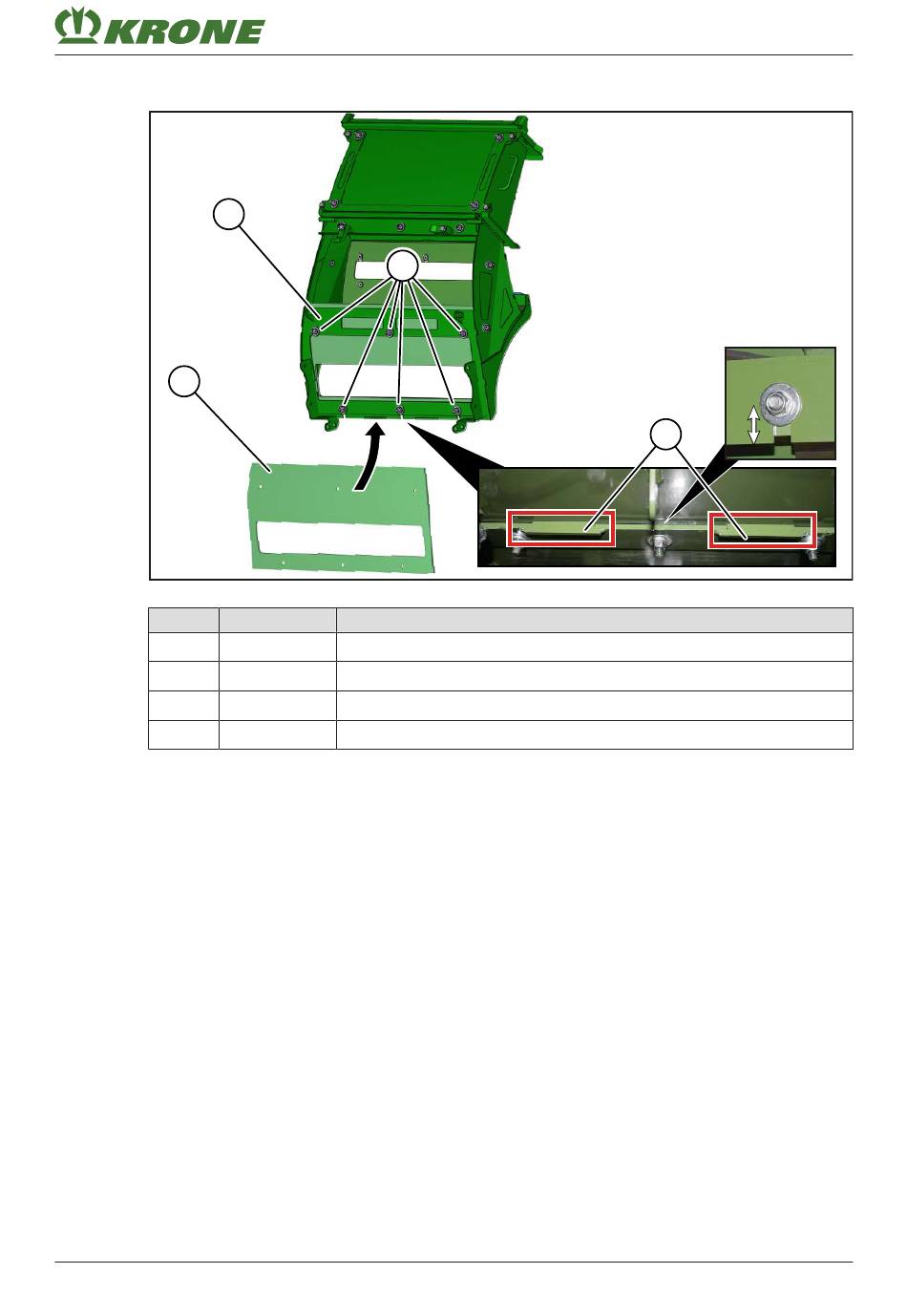

4.1.2 Monter la tôle d'usure
2
1
BX002-649
Pos. Quantité
(A) 6x
(B) 6x
(C) 6x
(D) 6x
„ Insérer la tôle d'usure (1) par le bas dans le conduit de transfert (2), jusqu'aux jointures (4)
et la serrer avec le matériel de vissage (3) (A, B, C, D).
Complément à la notice d'utilisation 150001115_01_fr
Monter le peigne à spathes (pour la version avec « peigne à spathes »)
3
Désignation
Vis à tête fraisée quatre pans M10 x 30 ZLÜ
Rondelle d'arrêt SKM 10 ZLÜ
Rondelle 11 x 34 x 3 Zn8
Écrou de blocage M10 Zn8
Mise en service - mode maïs
