Monter Le Peigne À Spathes - Krone B070 Mode D'emploi

4 Mise en service - mode maïs
4.1 Monter le peigne à spathes (pour la version avec « peigne à spathes »)
4.1.3 Monter le peigne à spathes
1
BX002-074
Pos. Quantité
(A) 4x
(B) 4x
(C) 4x
(D) 4x
(E) 4x

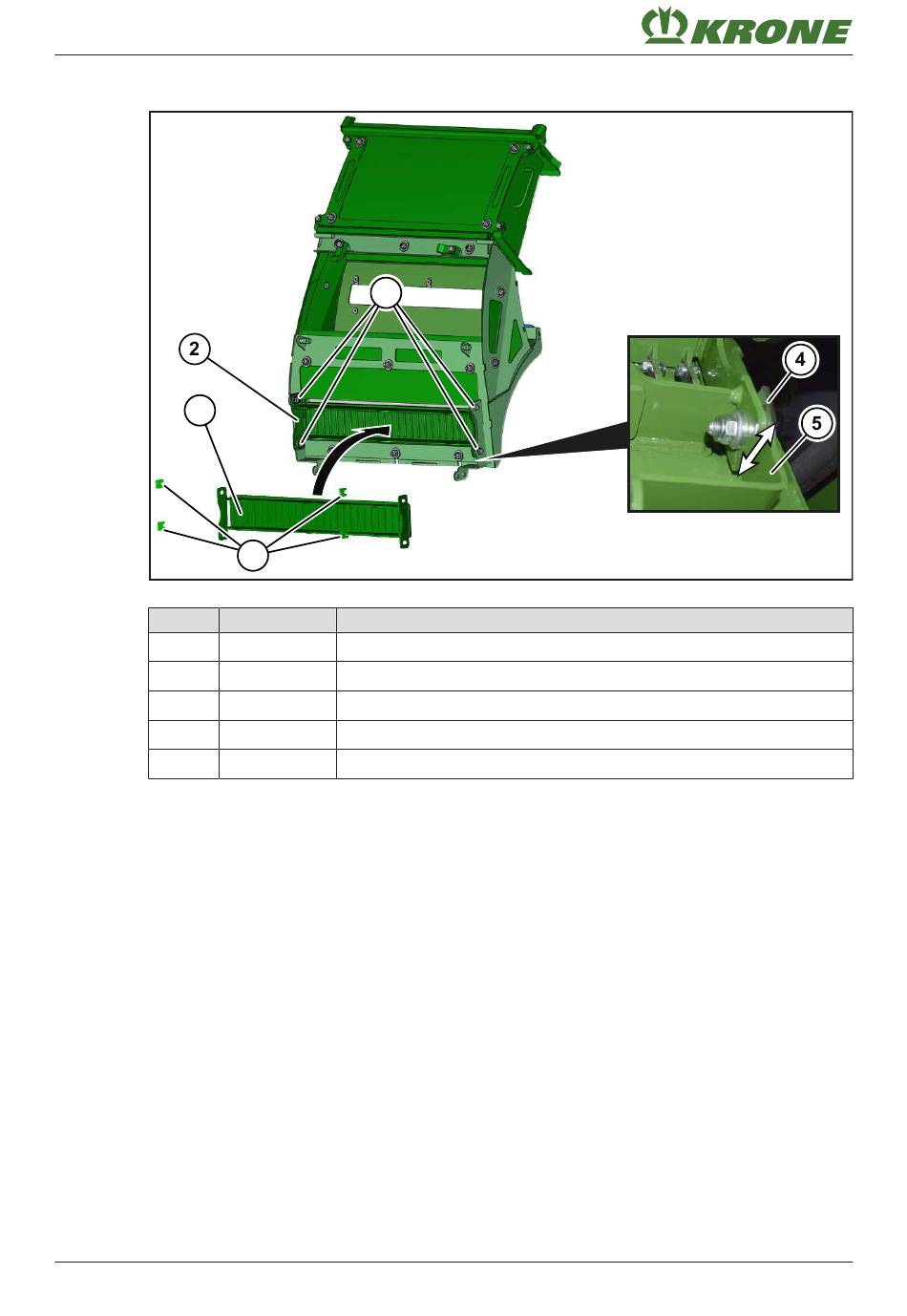

„ Insérer le peigne à spathes (1) dans le conduit de transfert (2), équilibrer la distance entre le
peigne à spathes (1) et le logement du peigne à spathes (5) à l'aide des tôles
d'écartement (4) et serrer avec le matériel de vissage (3) (A, B, C, D, E).
„ Pour ce faire, régler le peigne à spathes (1) dans les trous oblongs latéraux de manière à ce
qu'il n'y ait pas de zones d'accumulation dans la direction opposée au flux de fourrage.
14
3
4
Désignation
Vis six pans M10 x 35 Zn8
Rondelle d'arrêt SKM 10 ZLÜ
Rondelle 10,5 x 20 x 2 Zn8
Rondelle 10,5 x 25 x 4 Zn8
Rondelle 10,5 x 25 x 4 Zn8
Complément à la notice d'utilisation 150001115_01_fr
