Première mise en service
6.3
Monter l'arbre à cardan sur la machine
Bagues sphériques de la catégorie II (cat. II)
„ Dévisser les vis à tête cylindrique (2).
„ Retirer l'axe de bras inférieur le plus court (3), le tourner de 180° et l'insérer depuis
l'intérieur.
„ Retirer l'axe de bras inférieur le plus long (1) vers l'extérieur jusqu'à l'alésage suivant.
„ Sécuriser les deux axes de bras inférieur (1, 3) avec les vis cylindriques (2).
Bagues sphériques de la catégorie I (cat. I)
„ Dévisser les vis à tête cylindrique (2).
„ Retirer l'axe de bras inférieur le plus court (3), le tourner de 180° et l'insérer depuis
l'intérieur.
„ Insérer l'axe de bras inférieur le plug long (1) jusqu'à l'alésage suivant vers l'intérieur.
„ Sécuriser les deux axes de bras inférieur (1, 3) avec les vis cylindriques (2).
6.3
Monter l'arbre à cardan sur la machine
KMG000-053
ü La machine est à l'arrêt et sécurisée,

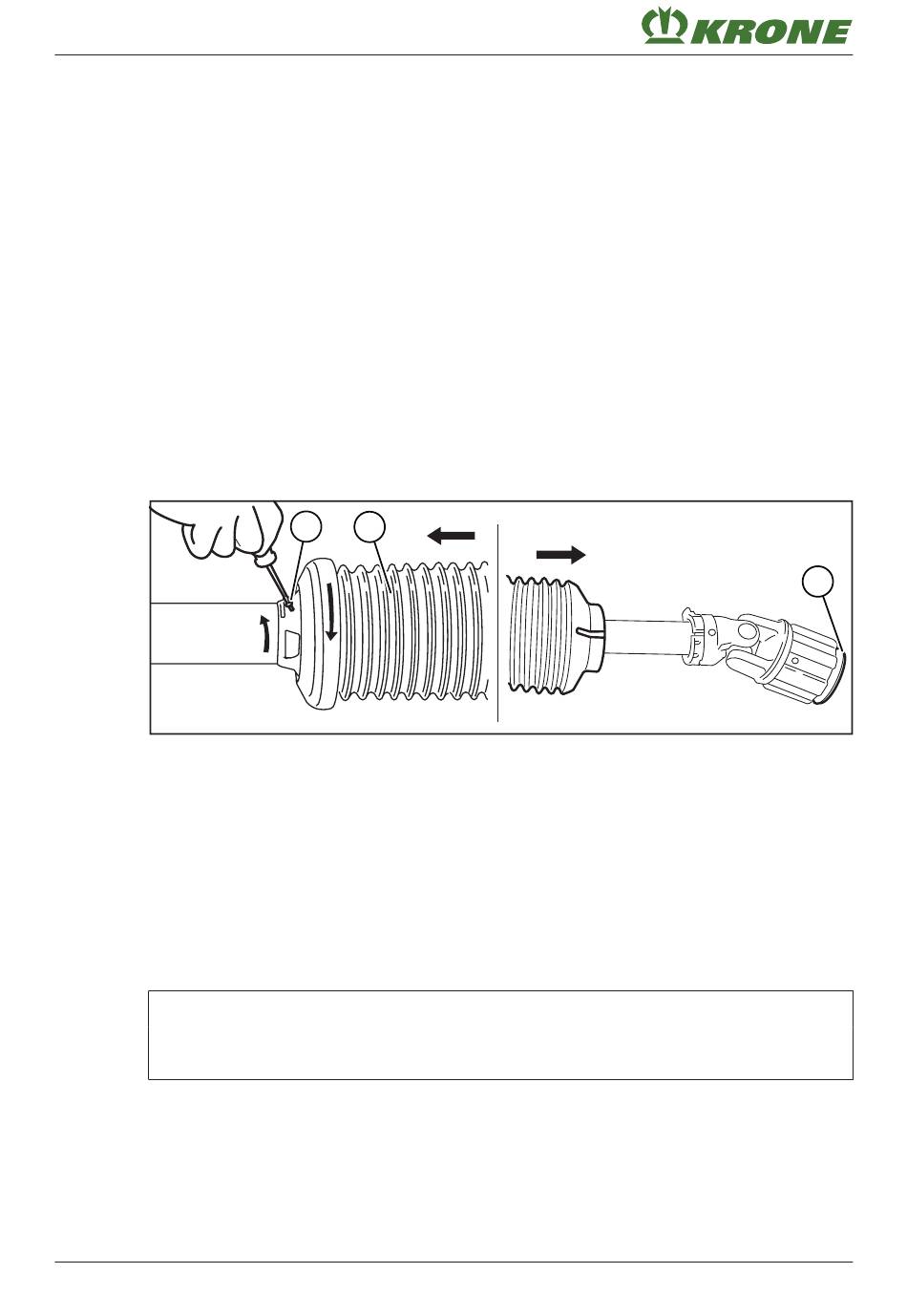

„ Démonter la vis (1) sur la protection de l'arbre à cardan (2).
„ Faire pivoter le barillet de protection et le tube de protection l'un vers l'autre et repousser la
protection de l'arbre à cardan (2) dans le sens de la flèche.
„ Emmancher l'arbre à cardan avec le limiteur de charge sur la prise de force de la
faucheuse. S'assurer que la sûreté (3) est engagée.
„ Remonter la protection de l'arbre à cardan (2) et bloquer à l'aide de la vis (1).
„ Enfiler la protection de l'arbre à cardan (2) sur le col de l'engrenage et la bloquer avec le
collier de filet de vis sans fin.
INFORMATION
Pour de plus amples informations, tenir compte de la notice d'utilisation de l'arbre à cardan
fournie.
44
1
2
voir
Page 25.
Notice d'utilisation originale 150000862_06_fr
3
ActiveMow R 280
