Ecograph T, RSG35
6.2

Instructions de raccordement

6.2.1 Spécification de câble
Spécification de câble, bornes à ressort
Tous les raccordements au dos de l' a ppareil se font par des borniers embrochables à visser et à
ressort avec détrompeurs. Le raccordement est ainsi plus rapide et plus simple. Les bornes à
ressort sont déverrouillées à l' a ide d' u n tournevis cruciforme (taille 0).
Lors du raccordement, tenir compte des points suivants :
• Section de fil sortie tension auxiliaire, E/S numériques et E/S analogiques : max. 1,5 mm
(14 AWG) (bornes à ressort)
• Section de fil réseau : max. 2,5 mm
• Section de fil relais : max. 2,5 mm
• Longueur à dénuder :10 mm (0,39 in)
Dans le cas du raccordement de câbles flexibles à des bornes à ressort, les extrémités
préconfectionnées ne sont pas nécessaires.
Type de câble
Utiliser des câbles de liaison signal blindés pour les interfaces !
6.3

Raccorder l'appareil

6.3.1

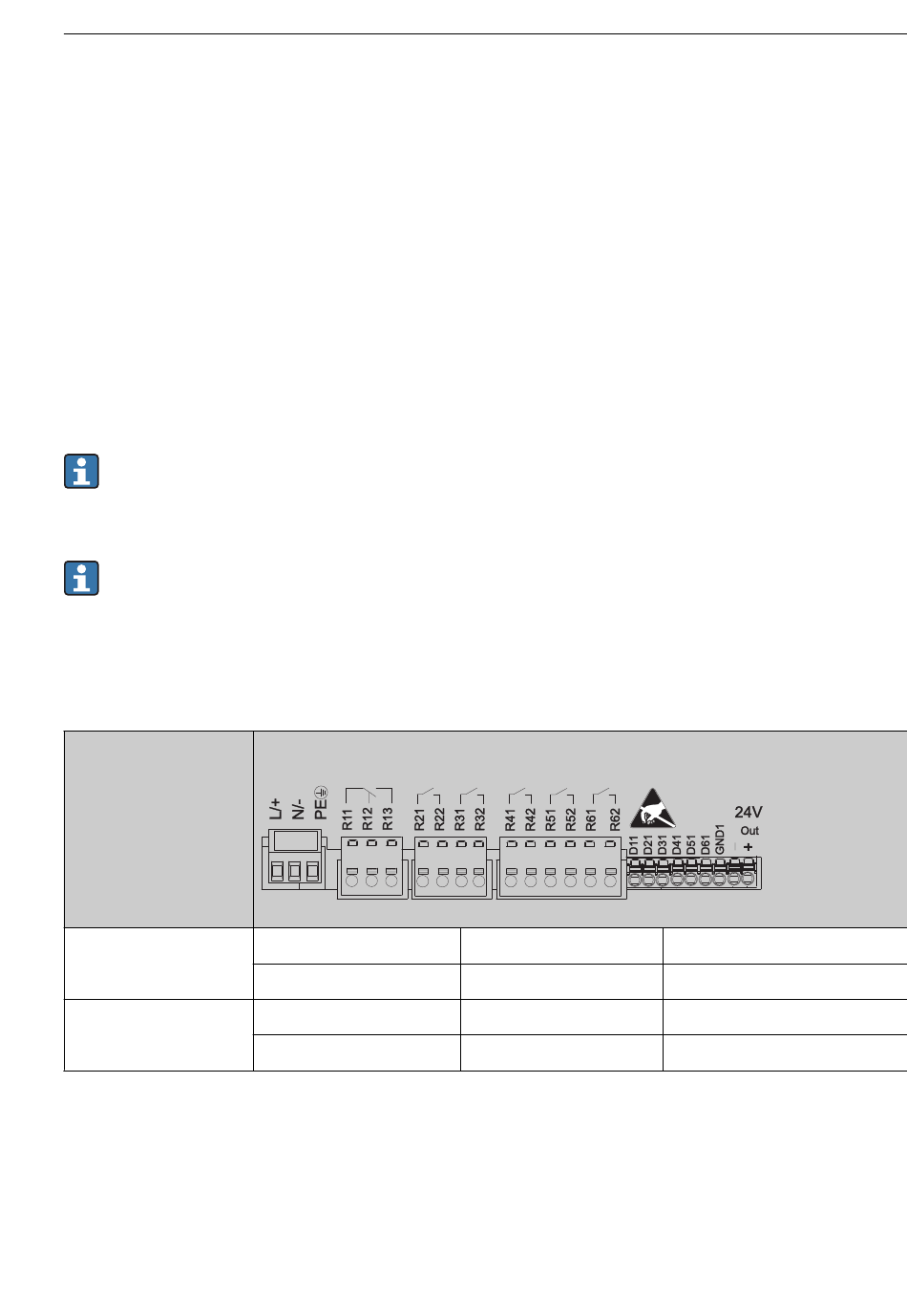

Tension d'alimentation

Type alimentation
100-230 VAC
24 V AC/DC
Endress+Hauser
2 (13 AWG) (bornes à visser)
2 (13 AWG) (bornes à ressort)
Borne
L+
Phase L
L+
Phase L ou +
N-
Neutre N
N-
Neutre N ou
Raccordement électrique
PE
Terre/fil de terre
PE
Terre/fil de terre
2
A0019103
