Instructions de montage KaVo uniQa

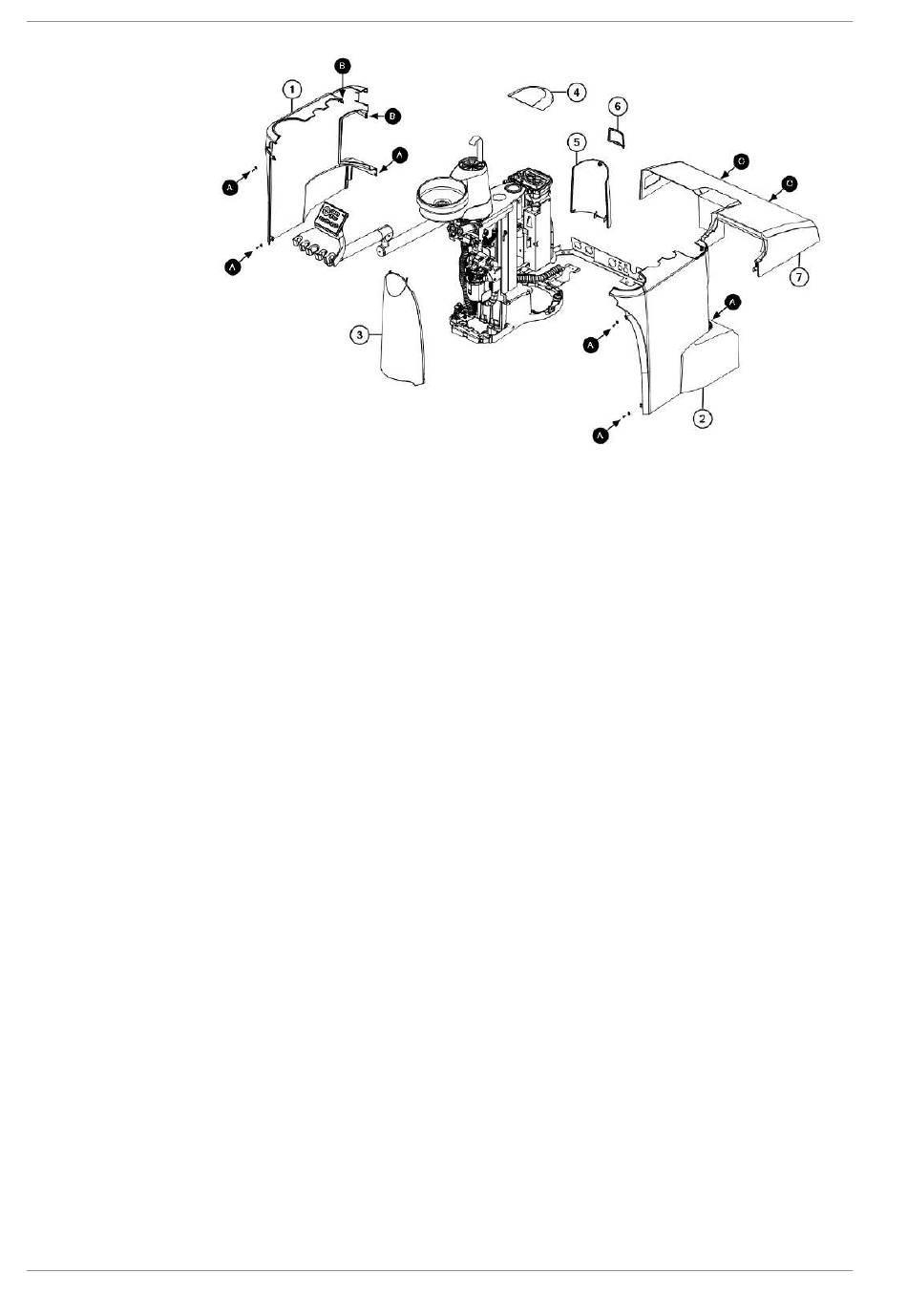

8 Montage des coussins et des caches | 8.2 Montage des caches
① Cache latéral gauche
② Cache latéral droit
③ Cache de service de l'aspiration
④ Cache de la station d'hygiène
A
Vis à tête fraisée avec rondelle en
plastique
B
Vis avec aimant
4 Monter le cache latéral gauche ① avec les 3 vis à tête fraisée et les ron-
delles en plastique (A).
4 Mettre en place le cache ⑥ dans le cache latéral gauche ①.
4 Monter le cache latéral droit ② avec 3 vis à tête fraisée et les rondelles en
plastique (A).
4 Visser le cache latéral gauche ① et le cache latéral droite ② à l'aide de 2 vis
avec un aimant (B).
4 Monter les caches de service de l'aspiration ③, le cache de la station d'hy-
giène ④ et le cache de service DEKAmat/OXYmat ⑤.
⑤ Cache de service DEKAmat/OXY-
mat
⑥ Cache
⑦ Capot de la zone de raccordement
⑧ Plaque de marchepied
C
Vis spéciale pour capot
D
Vis pour le montage du capot sur
le fauteuil
118 / 136
