Raccordement électrique
54
7.
Raccorder le câble conformément à l' o ccupation des bornes (→  45).
8. En cas d' u tilisation d' u n câble blindé : raccorder le blindage du câble à la borne de
terre.
9. Dévisser le couvercle du compartiment de raccordement.
10. Le cas échéant : tourner la sécurité du couvercle de sorte qu' e lle se trouve au-dessus
du bord du couvercle ; puis serrer.

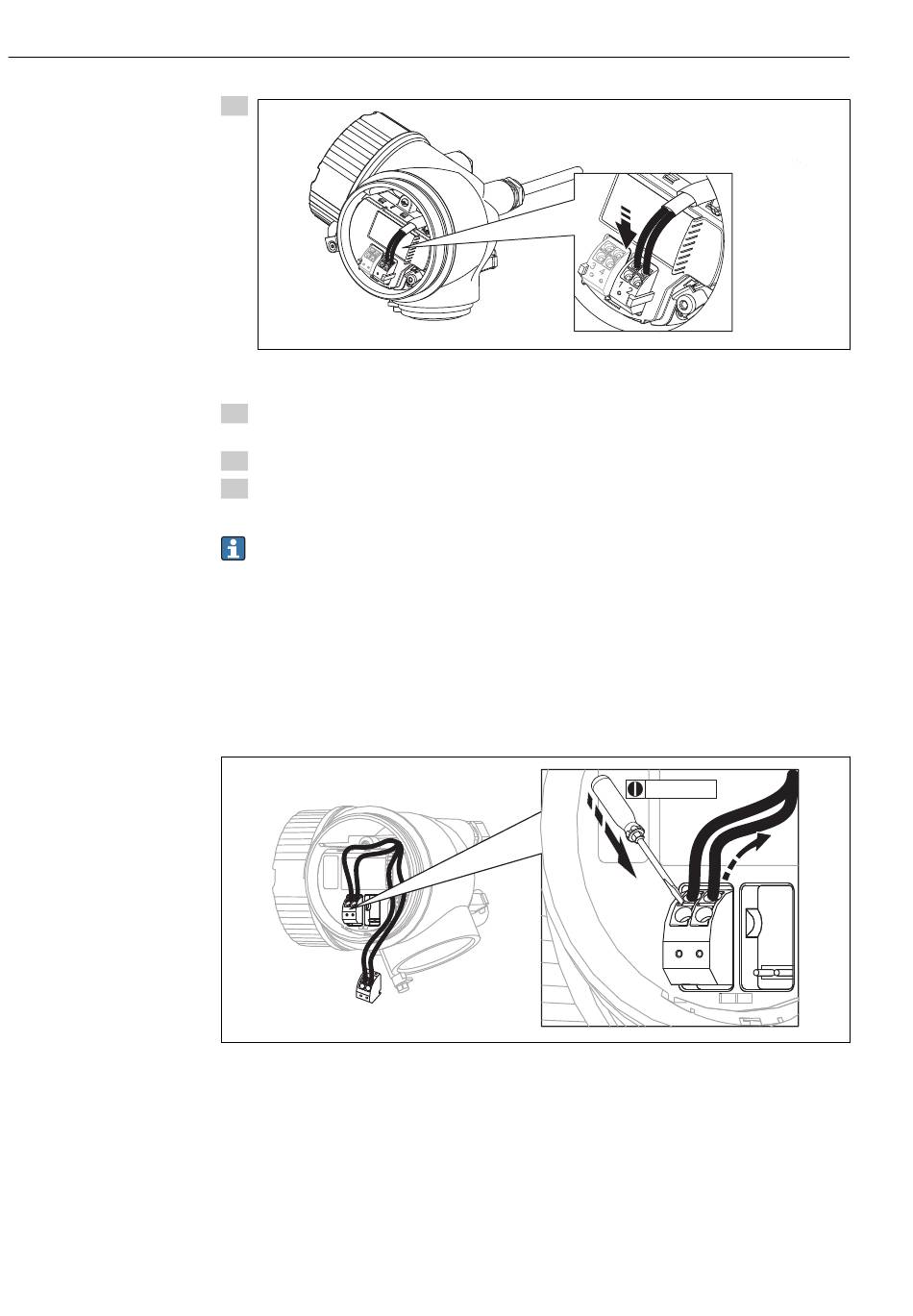

Bornes à ressort embrochables
Pour les versions d' a ppareil sans protection intégrée contre les surtensions, le
raccordement électrique se fait sur des bornes à ressort embrochables. Les
conducteurs rigides et souples avec ou sans extrémité préconfectionnée peuvent être
introduits directement dans le point de raccordement sans actionnement du levier
d' o uverture, et le contact est établi automatiquement.
Pour retirer le câble du point de raccordement : appuyer à l' a ide d' u n tournevis plat ≤ 3
mm sur la fente se trouvant entre les deux trous de borne ; simultanément tirer
l' e xtrémité du câble hors de la borne.
mm (in)
Levelflex FMP56, FMP57
A0013837
≤ 3 (0.12)
A0013661
