Levelflex FMP56, FMP57
Endress+Hauser
= 100 mm (4")
r
min
6 Nm
16

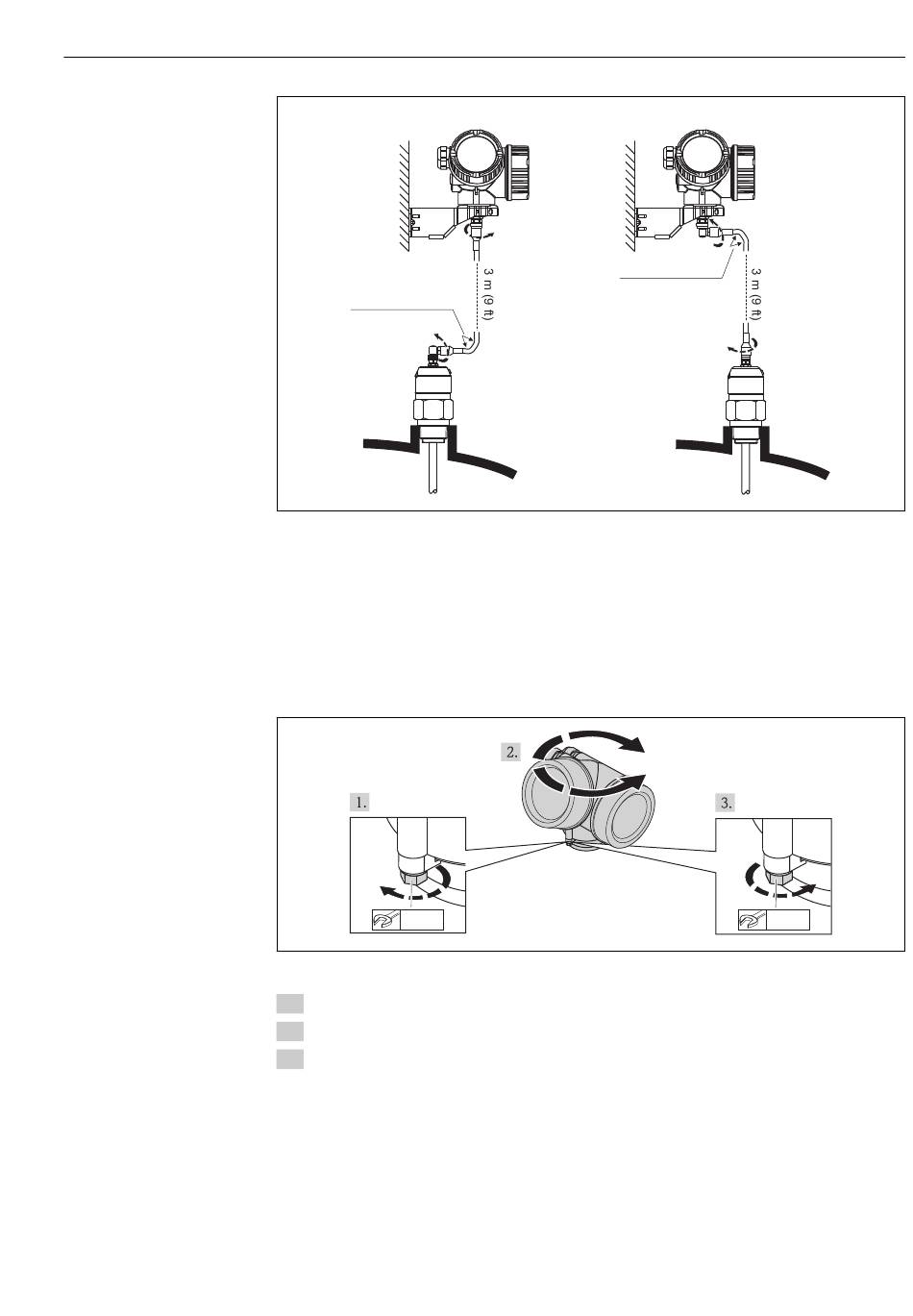

Raccordement du câble de raccordement. Les possibilités suivantes existent :
A
Connecteur coudé sur la sonde
B
Connecteur coudé sur le boîtier de l' é lectronique
6.3.5
Tourner le boîtier du transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
8 mm
1. Desserrer la vis de fixation avec la clé à molette.
2. Tourner le boîtier dans la direction souhaitée.
3. Serrer fermement la vis de fixation (1,5 Nm pour un boîtier en matière synthétique ;
2,5 Nm pour un boîtier en alu ou en inox).
A
6 Nm
r
= 100 mm (4")
min
max. 350°
Montage
B
6 Nm
6 Nm
8 mm
A0014794
A0013713
43
